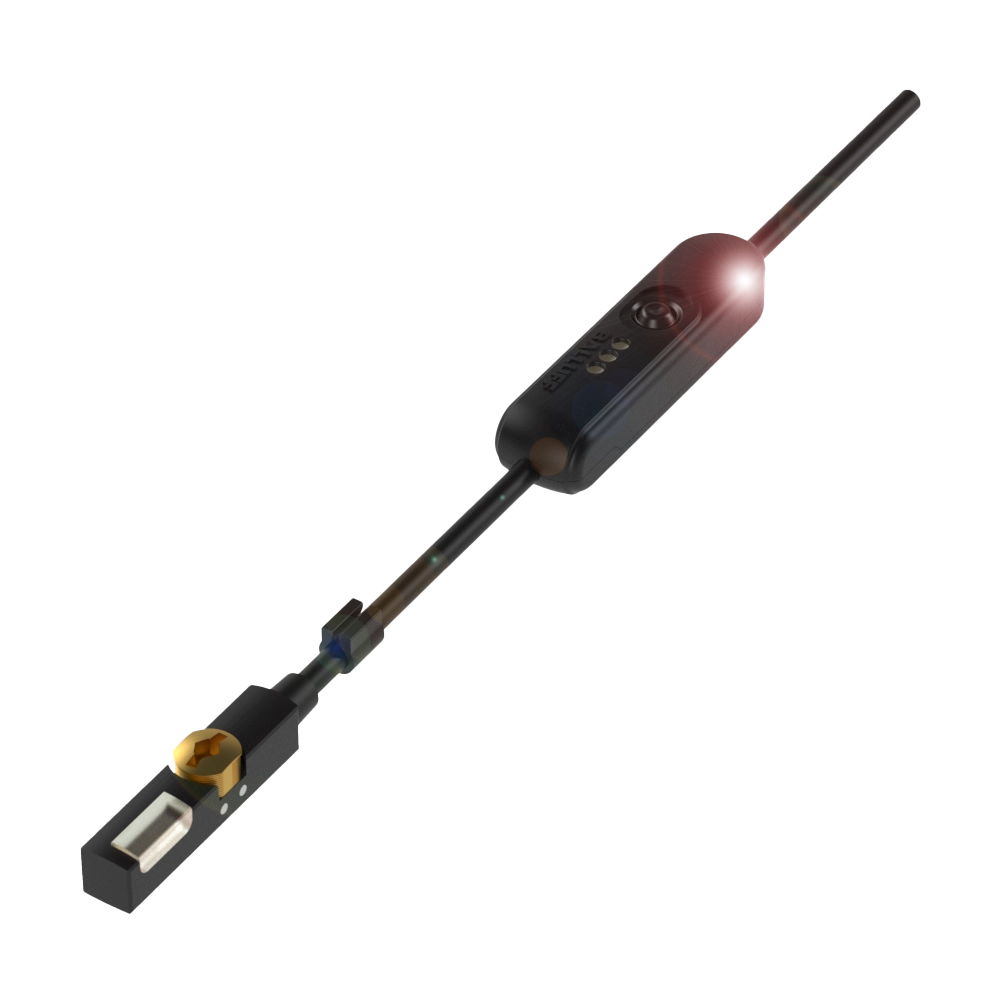

Product: Balluff BMF 235K-H-NS-C-A2-PU-02 Cylinder sensors for multiple slot shapes
Model: BMF 235K-H-NS-C-A2-PU-02
Order code: BMF00L3
Product link:
https://automation.com.tr/en/urunler/balluff-bmf-235k-h-ns-c-a2-pu-02-bmf00l3/
Product description and scope of use in one place.
Read the full product description+
Cylinder sensors for multiple slot shapes | BMF00L3
Balluff BMF 235K-H-NS-C-A2-PU-02 (BMF00L3): cylinder sensors for multiple slot shapes. Switching output: NPN normally open (NO); Housing material: PA 12; Slot type: T-slot.
Technical specifications
Part number
BMF00L3
Full model
BMF 235K-H-NS-C-A2-PU-02
Series
BMF
Slot type
T-slot
Dimension
23.5 x 6.2 x 5 mm
Principle of operation
Magnetic field sensor
Cable
PUR, 2 m
Application
Pneumatic cylinder with T-slot. For dimensions, see sketch in product view.
Mounting part
can be installed in T-slot from above
Teach function
2 switching points
Housing material
PA 12
Switching output
NPN normally open (NO)
Operating voltage Ub
10…30 VDC
Ambient temperature
-25…80 °C
IP rating
IP67
Approval/Conformity
CE UKCA cULus WEEE
Selection and application
Detection, measurement or communication function specified by the manufacturer. Compare the exact model, electrical interface, mounting and operating environment. Confirm suitability in the actual application.
Documentation
The package includes a bilingual Automation summary and a link to the original Balluff technical source. Numbered notes and operating limits refer to the original source. The manufacturer illustration may differ from the delivered variant.
Quotation
Request a quotation using BMF 235K-H-NS-C-A2-PU-02, part number BMF00L3 and quantity. Price, stock and delivery time require confirmation.
02
Technical specifications
Product data organized into clear specification groups.
Product identity+
Product identity
Sipariş kodu
BMF00L3
Tam model
BMF 235K-H-NS-C-A2-PU-02
Seri
BMF
Teknik özellikler+
Teknik özellikler
Oluk tipi
T-slot
Dimensions
23.5 x 6.2 x 5 mm
Çalışma prensibi
Magnetic field sensor
Kablo
PUR, 2 m
Uygulama
Pneumatic cylinder with T-slot. For dimensions, see sketch in product view.
Montaj parçası
can be installed in T-slot from above
Teach function
2 switching points
Gövde malzemesi
PA 12
Anahtarlama çıkışı
NPN, normalde açık (NO)
Çalışma gerilimi Ub
10...30 VDC
Ortam sıcaklığı
-25...80 °C
IP koruma derecesi
IP67
Onay ve uygunluk
CE UKCA cULus WEEE
No specifications match. Try another term or clear the search.
03
Application, selection and use
Open a section to review the details you need.
Applications+
Üretici tarafından tanımlanan algılama, ölçüm veya haberleşme işlevi
Selection criteria+
Tam model, algılama/ölçüm aralığı, çıkış, besleme, bağlantı, montaj ve ortam koşullarını birlikte değerlendirin.
Siparişte BMF 235K-H-NS-C-A2-PU-02 modeli ve BMF00L3 üretici kodunu birlikte kullanın.
Installation notes+
Montaj, kablolama, pin ataması ve izin verilen montaj mesafeleri için bu modele ait üretici talimatlarını izleyin.
Montaj ve bağlantı işlemlerinden önce ilgili enerji kaynaklarını güvenli biçimde ayırın.
Commissioning+
Ürün etiketini BMF 235K-H-NS-C-A2-PU-02 / BMF00L3 ile eşleştirin.
Besleme ve çıkış tipini doğruladıktan sonra işlevi gerçek uygulama koşullarında kontrol edin.
Maintenance / service+
Algılama yüzeyi, kablo, bağlantı ve montaj noktalarını periyodik olarak kontrol edin.
Temizlik, değişiklik veya değiştirme sonrasında işlev kontrolü yapın.
Variants / options+
BMF 235K-H-NO-C-A2-S75-00,3
Order code: BMF00L9
Aynı seride karşılaştırma referansı. Kablo: BMF 235K-H-NS-C-A2-PU-02 için PUR, 2 m; BMF 235K-H-NO-C-A2-S75-00,3 için PUR, 0.3 m. Doğrudan muadil veya uyumluluk beyanı değildir.
Aynı seride karşılaştırma referansı. Kablo: BMF 235K-H-NS-C-A2-PU-02 için PUR, 2 m; BMF 235K-H-PS-C-A2-PU-00,87 için PUR, 865 mm. Doğrudan muadil veya uyumluluk beyanı değildir.
Kablo, karşılık konnektör ve montaj elemanları bu modelin üretici bağlantı/ölçü çizimleriyle eşleştirilmelidir. Belirli bir aksesuar kodu için uyumluluk doğrulanmadığından parça kodu önerilmemiştir.
Before ordering, confirm application suitability, safety functions, connections and revision differences against the exact product code and manufacturer documentation.
