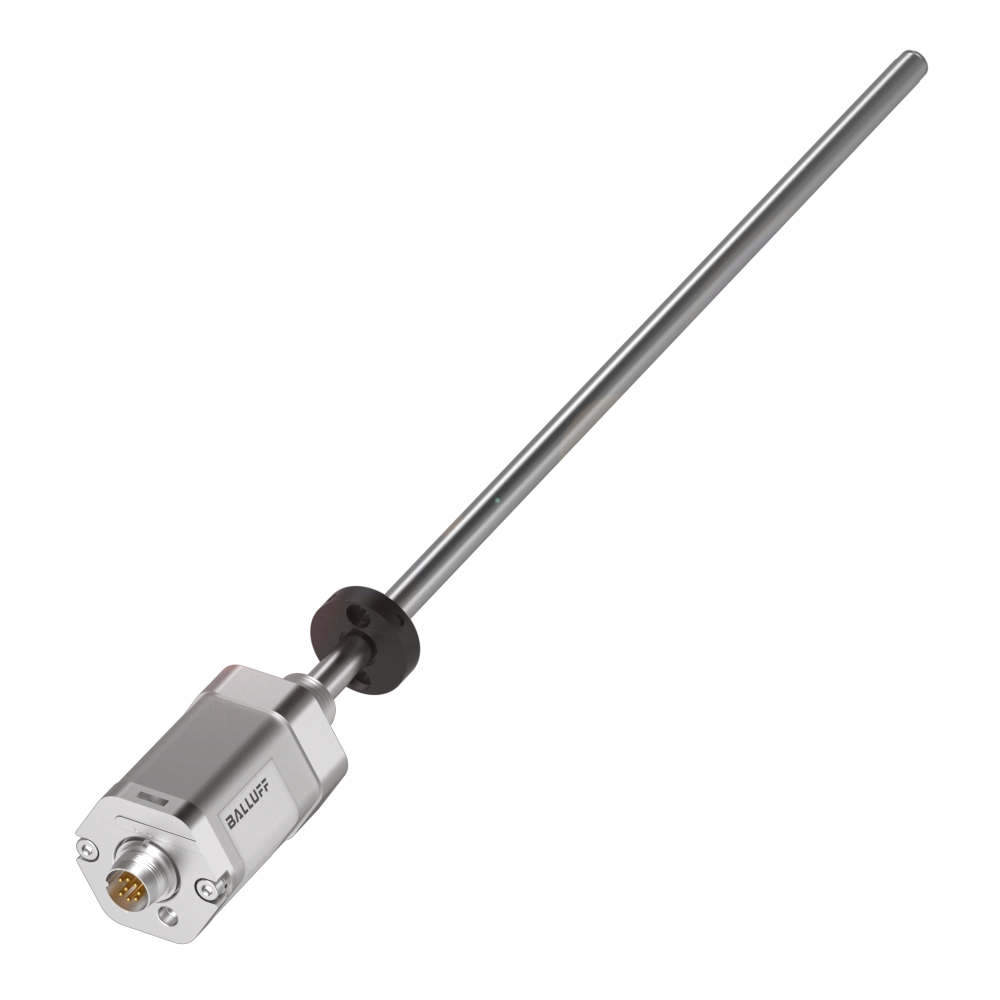

Balluff BTL7-S502B-M0316-Z-SA357-S140 Magnetostrictive linear position sensors in rod design
Balluff BTL7-S502B-M0316-Z-SA357-S140 (BTL19R0): magnetostrictive linear position sensors in rod design. Measuring range: 316 mm; Housing material: Aluminium, Anodized; Style: Rod series.
Model / reference
BTL7-S502B-M0316-Z-SA357-S140
Order code
BTL19R0
Manufacturer
Balluff GmbH
Technical data checked: 2026-10-10
Request a current quote.
Pricing, lead time and compatibility review for your quantity and application.
The WhatsApp message includes the product name, model and order code. You can copy the full specifications separately if needed. For image sharing, you choose the app and recipient.
Preview WhatsApp message
Hello, please provide pricing and lead time for this product.
Product: Balluff BTL7-S502B-M0316-Z-SA357-S140 Magnetostrictive linear position sensors in rod design
Model: BTL7-S502B-M0316-Z-SA357-S140
Order code: BTL19R0
Product link:
https://automation.com.tr/en/urunler/balluff-btl7-s502b-m0316-z-sa357-s140-btl19r0/
Product description and scope of use in one place.
Read the full product description+
Magnetostrictive linear position sensors in rod design | BTL19R0
Balluff BTL7-S502B-M0316-Z-SA357-S140 (BTL19R0): magnetostrictive linear position sensors in rod design. Measuring range: 316 mm; Housing material: Aluminium, Anodized; Style: Rod series.
Technical specifications
Part number
BTL19R0
Full model
BTL7-S502B-M0316-Z-SA357-S140
Series
BTL7-S502B-M0316-Z-SA357-S140
Style
Rod series
Mounting part
Threaded flange 3/4-16UNF
Housing material
Aluminium, Anodized
Magnets, number max.
1
Connection
Connector, MS, 10-pin
Interface
SSI
Measuring range
316 mm
Sampling frequency max.
3086 Hz
Non-linearity max.
±30 µm
Repeat accuracy
≤ ± 5 µm (typical ± 2.5 µm)
Operating voltage Ub
10…30 VDC
Ambient temperature
-40…85 °C
IP rating
IP65
Approval/Conformity
CE UKCA cULus WEEE
Selection and application
Detection, measurement or communication function specified by the manufacturer. Compare the exact model, electrical interface, mounting and operating environment. Confirm suitability in the actual application.
Documentation
The package includes a bilingual Automation summary and a link to the original Balluff technical source. Numbered notes and operating limits refer to the original source. The manufacturer illustration may differ from the delivered variant.
Quotation
Request a quotation using BTL7-S502B-M0316-Z-SA357-S140, part number BTL19R0 and quantity. Price, stock and delivery time require confirmation.
02
Technical specifications
Product data organized into clear specification groups.
Product identity+
Product identity
Sipariş kodu
BTL19R0
Tam model
BTL7-S502B-M0316-Z-SA357-S140
Seri
BTL7-S502B-M0316-Z-SA357-S140
Teknik özellikler+
Teknik özellikler
Yapı biçimi
Rod series
Montaj parçası
Threaded flange 3/4-16UNF
Gövde malzemesi
Aluminium, Anodized
Azami mıknatıs sayısı
1
Connection
Konnektör, MS, 10-pin
Arayüz
SSI
Ölçüm aralığı
316 mm
Azami örnekleme frekansı
3086 Hz
Azami doğrusallık sapması
±30 µm
Tekrarlanabilirlik
≤ ± 5 µm (typical ± 2.5 µm)
Çalışma gerilimi Ub
10...30 VDC
Ortam sıcaklığı
-40...85 °C
IP koruma derecesi
IP65
Onay ve uygunluk
CE UKCA cULus WEEE
No specifications match. Try another term or clear the search.
03
Application, selection and use
Open a section to review the details you need.
Applications+
Üretici tarafından tanımlanan algılama, ölçüm veya haberleşme işlevi
Selection criteria+
Tam model, algılama/ölçüm aralığı, çıkış, besleme, bağlantı, montaj ve ortam koşullarını birlikte değerlendirin.
Siparişte BTL7-S502B-M0316-Z-SA357-S140 modeli ve BTL19R0 üretici kodunu birlikte kullanın.
Installation notes+
Montaj, kablolama, pin ataması ve izin verilen montaj mesafeleri için bu modele ait üretici talimatlarını izleyin.
Montaj ve bağlantı işlemlerinden önce ilgili enerji kaynaklarını güvenli biçimde ayırın.
Commissioning+
Ürün etiketini BTL7-S502B-M0316-Z-SA357-S140 / BTL19R0 ile eşleştirin.
Besleme ve çıkış tipini doğruladıktan sonra işlevi gerçek uygulama koşullarında kontrol edin.
Maintenance / service+
Algılama yüzeyi, kablo, bağlantı ve montaj noktalarını periyodik olarak kontrol edin.
Temizlik, değişiklik veya değiştirme sonrasında işlev kontrolü yapın.
Variants / options+
BTL7-S502B-M0125-B8-SA360-KA00,09-ZA10
Order code: BTL177C
Farklı seri/ürün için karşılaştırma referansı; aynı ürünün varyantı değildir. Doğrudan muadil veya uyumluluk beyanı değildir.
Kablo, karşılık konnektör ve montaj elemanları bu modelin üretici bağlantı/ölçü çizimleriyle eşleştirilmelidir. Belirli bir aksesuar kodu için uyumluluk doğrulanmadığından parça kodu önerilmemiştir.
Before ordering, confirm application suitability, safety functions, connections and revision differences against the exact product code and manufacturer documentation.
