AC09-GX is defined in Fuji Electric’s official AC09 catalog as a real gray code model with a 30° step angle. Start/end positions, shaft length, connector and lock-ring configuration are encoded by additional suffixes; these are intentionally not inferred from the base label.
Enlarge image

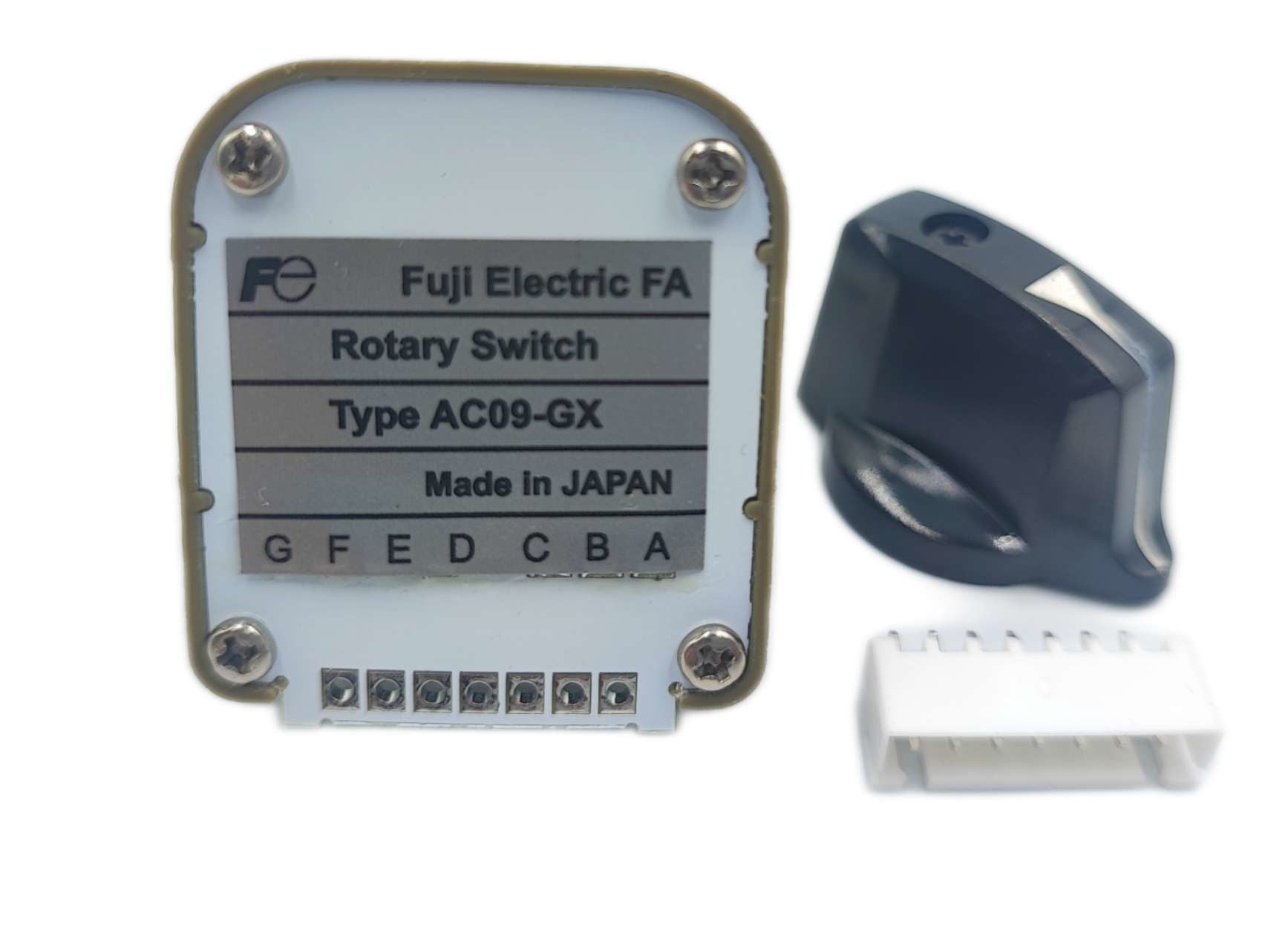

Fuji Electric FA Components & Systems Co., Ltd. AC09-GX - exact model fiziksel ürün görseli
Full model and revision are checked before ordering.
Fuji Electric ↗AC09 code-output rotary switch
Fuji Electric AC09-GX CNC Code-Output Rotary Switch
Fuji Electric AC09-GX is the real gray code / 30° step-angle option in the AC09 code-output rotary-switch family; no position, shaft or connector suffix is inferred without the full order code.
- Model / reference
- AC09-GX
- Order code
- AC09-GX
- Manufacturer
- Fuji Electric FA Components & Systems Co., Ltd.
Technical data checked: 2026-09-23T21:48:27+03:00
Request a current quote.
Pricing, lead time and compatibility review for your quantity and application.
View full product details
Product overview
Product description and scope of use in one place.
Read the full product description
Technical specifications
Product data organized into clear specification groups.
Key specifications
| output_code | Real gray code |
|---|---|
| step_angle | 30° |
| mounting | M9 nut |
| full_order_code_requirement | Start/end positions + shaft-length code + connector + lock-ring suffix must be verified before ordering |
Dimensions
| panel_mount | M9 nut mounting |
|---|---|
| shaft_length_codes | L1=16 mm; L2=18 mm; L3=20 mm; L4=22 mm |
| variant_note | Selected label is the AC09 base type; full order code suffix fixes start/end positions, shaft length, connector and lock-ring options. No suffix-specific dimension is inferred. |
| source | https://www.th.fujielectric.com/en/products/DEC2004b.pdf |
Environmental conditions
| operator_section_protection_reference | AC09 series environmental/protection characteristics must be applied from the exact full order code and current Fuji catalog. |
|---|---|
| installation_note | Industrial panel application; final protection depends on panel mounting and exact variant. |
No specifications match. Try another term or clear the search.
Application, selection and use
Open a section to review the details you need.
Applications
CNC kontrol ve geri besleme sistemleri
Makine bakım ve yedek parça uygulamaları
Selection criteria
Mevcut ürün etiketindeki model/referansı birebir doğrulayın.
Mekanik bağlantı ve konnektör yapısını resmi dokümana göre kontrol edin.
Kontrol sistemi/motor/arayüz uyumluluğunu makine üreticisi dokümanıyla doğrulayın.
Installation notes
Enerjiyi güvenli şekilde kesin ve kilitleme/etiketleme prosedürünü uygulayın.
Mekanik hizalama ve konnektör yönünü zorlamadan doğrulayın.
Kabloyu güç hatlarından ve keskin kenarlardan uygun şekilde ayırın.
Commissioning
İlk devreye alma öncesi model, pin/konnektör ve parametre uyumunu tekrar kontrol edin.
İlk hareket/testi düşük riskli koşullarda yapın; alarm ve geri besleme durumunu izleyin.
Maintenance / service
Periyodik olarak konnektör gevşekliği, kablo hasarı ve mekanik sabitlemeyi kontrol edin.
Temizlikte üretici önerisine uygun yöntem kullanın; solvent veya mekanik darbeden kaçının.
Variants / options
- Exact selected reference
AC09-GX
Base type is exact to the selected physical label, but Fuji full order code includes suffixes. No suffix-specific parameter is inferred.
Accessories & compatibility
- Model/seri uyumlu bağlantı elemanları
Aksesuar ve kablo seçimi tam makine/motor/arayüz etiketi üzerinden doğrulanmalıdır; doğrulanmamış SKU eklenmedi.
Related product references
- Fuji Electric FA Components & Systems Co., Ltd. aynı ürün ailesi
Benzer ürünler yalnız resmi üretici tablosu ve mevcut makine etiketi birlikte doğrulanarak ilişkilendirilmelidir.
Alternative product assessment
Muadil değerlendirmesi yalnız aynı elektriksel arayüz, mekanik bağlantı ve üretici tarafından desteklenen uyumluluk birlikte sağlanırsa yapılmalıdır. Bu kayıtta doğrulanmamış muadil SKU önerilmemiştir.
Technical documents
Open data sheets and manufacturer sources. Links open in a new tab.
Frequently asked questions
AC09-GX seçerken en kritik kontrol nedir?
Makine üzerindeki mevcut etiketin marka, model ve bağlantı yapısı AC09-GX ile birebir karşılaştırılmalıdır. Uyum yalnız ürün ailesi adına bakılarak varsayılmamalıdır.
AC09-GX montajında hangi kontrol yapılmalıdır?
Enerji kesildikten sonra mekanik montaj, konnektör yönü ve kablo güzergahı üretici dokümanına göre kontrol edilmeli; devreye alma düşük riskli test hareketleriyle yapılmalıdır.
Muadil kullanılabilir mi?
Elektriksel arayüz, mekanik montaj ve kontrol sistemi uyumluluğu üretici dokümanıyla doğrulanmadan muadil önerilmez.
Related industries & technical tags
Technical verification note
Before ordering, confirm application suitability, safety functions, connections and revision differences against the exact product code and manufacturer documentation.
