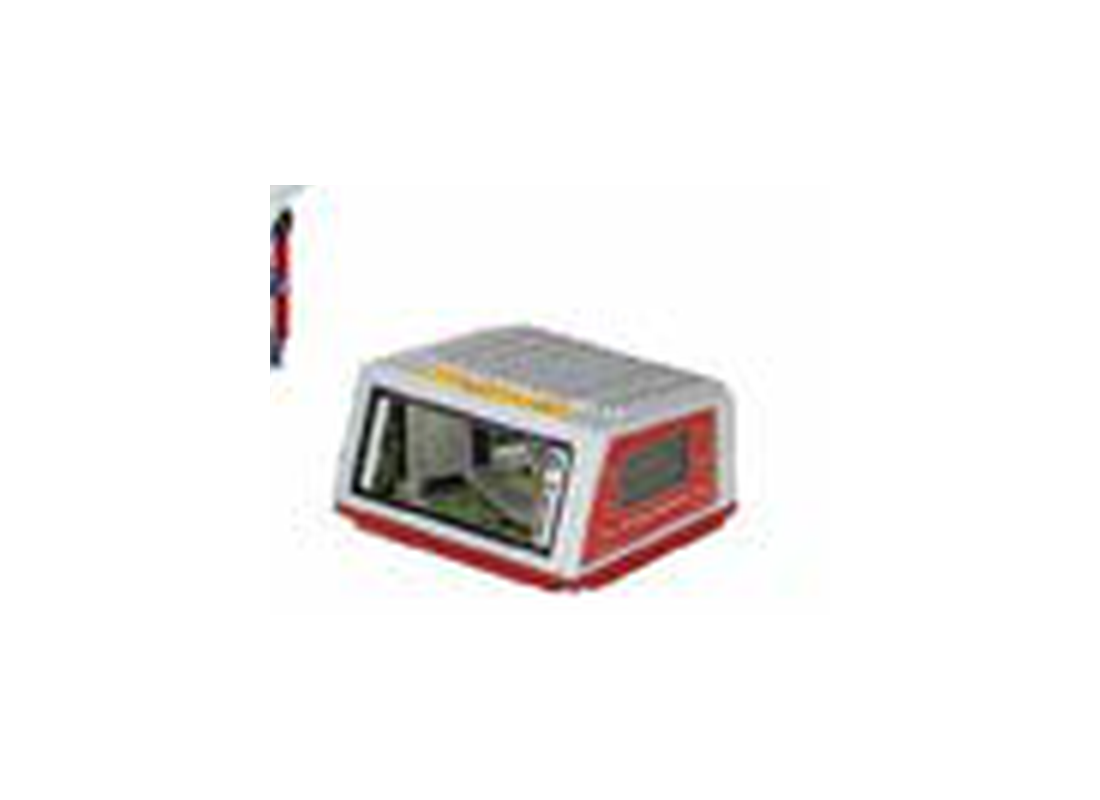

Leuze BCL 300i R1 M 102 D Enlarge image

Full model and revision are checked before ordering.

Leuze ↗BCL 300i

Leuze BCL 300i R1 M 102 D

Leuze BCL 300i R1 M 102 D - 50116197. Stationary 1D bar code reader with Automation engineering, commissioning and technical service support.

Model / reference
BCL 300i R1 M 102 D
Order code
50116197
Manufacturer
Leuze electronic GmbH + Co. KG

Technical data checked: 2026-09-29

Request a current quote.

Pricing, lead time and compatibility review for your quantity and application.

Request quoteWhatsApp

Ask about this exact product.

A short message, model code and one product link.

Ask on WhatsApp

The WhatsApp message includes the product name, model and order code. You can copy the full specifications separately if needed. For image sharing, you choose the app and recipient.

Preview WhatsApp message

Hello, please provide pricing and lead time for this product. Product: Leuze BCL 300i R1 M 102 D Model: BCL 300i R1 M 102 D Order code: 50116197 Product link: https://automation.com.tr/en/urunler/leuze-bcl-300i-r1-m-102-d-50116197/

View full product details

View technical documents (2) ↓
Tanımlama / Sabit 1D Barkod Okuyucular

Product overview

Product description and scope of use in one place.

Read the full product description

Leuze BCL 300i R1 M 102 D

BCL 300i R1 M 102 D is a stationary 1D bar code reader in the Leuze BCL 300i family. Manufacturer part number 50116197.

Technical data

Interface: RS 232 / RS 422 + USB 2.0 servis; typical scan rate 1,000 scans/s; reading distance: 60 … 320 mm; 655 nm red laser; Class 1; 18…30 VDC; IP65; operating temperature: 0 … +40 °C.

Applications

Conveyors, warehouse automation, sorters, packaging, pallet/tote identification and production traceability.

Automation provides product selection, engineering, commissioning and technical service support.

Technical specifications

Product data organized into clear specification groups.

Temel Bilgiler
Temel Bilgiler
ModelBCL 300i R1 M 102 D
Parça numarası50116197
SeriBCL 300i
KategoriTanımlama / Sabit 1D Barkod Okuyucular
Teknik Veriler
Teknik Veriler
Ürün tipiSabit 1D barkod okuyucu
Okuma tekniğiRaster tarayıcı
Okunabilen kodlar2/5 Interleaved, Codabar, Code 39, Code 93, Code 128, EAN 8/13, GS1 DataBar Expanded/Limited/Omnidirectional, UPC
Tipik tarama hızı1.000 tarama/s
Okuma kapısı başına barkodMaks. 64
Okuma mesafesi60 ... 320 mm
Işık kaynağı655 nm kırmızı lazer
Lazer sınıfıSınıf 1, IEC/EN 60825-1:2014
Modül boyutu0,2 ... 0,5 mm
Power supply18 ... 30 VDC
Azami güç tüketimi4,5 W maks. (seri tipik)
ArayüzRS 232 / RS 422 + USB 2.0 servis
Yapılandırılabilir giriş/çıkış2
Servis arayüzüUSB 2.0
GövdeDöküm alüminyum / metal
Lens kapağıCam
Operating temperature0 ... +40 °C
Koruma derecesiIP65
IsıtmaYok
EkranLED + 128 x 32 monokrom grafik ekran

Application, selection and use

Open a section to review the details you need.

Applications

  • Konveyör üzerinde barkod okuma

  • Palet/kasa tanımlama

  • Depo ve sorter hatları

  • Paketleme ve etiketleme

  • Üretim izlenebilirliği

Selection criteria

  • Üretici parça numarası ve model eklerini sipariş öncesi doğrulayın.

  • PLC/ağ arayüzünü makine mimarisiyle eşleştirin.

  • Okuma mesafesi, barkod modül boyutu, baskı kalitesi ve hareket hızını gerçek numune ile doğrulayın.

  • Çevre sıcaklığı, IP gereksinimi ve H ısıtmalı varyant ihtiyacını kontrol edin.

Installation notes

  • Montaj açısı ve okuma alanını Leuze kullanım talimatına göre ayarlayın.

  • Besleme ve sinyal kablolarını endüstriyel EMC kurallarına uygun yönlendirin.

  • Optik pencerenin barkoda görüş hattını engellemeyin.

Commissioning

  • 18...30 VDC beslemeyi ve bağlantı ünitesini kontrol edin.

  • Kod tipi, okuma kapısı, tetik ve arayüz parametrelerini ayarlayın.

  • Referans kod ve hata senaryolarını makine üzerinde test edin.

Maintenance / service

  • Optik pencereyi uygun yöntemle temiz tutun.

  • Kablo, konnektör ve montaj elemanlarını periyodik kontrol edin.

  • Parametre yedeğini devreye alma sonunda arşivleyin.

Variants / options
  • BCL 308i R1 F 100 D

    Aynı Leuze ürün ailesindeki farklı sipariş varyantıdır; teknik özellikler ve sipariş kodu uygulamaya göre ayrıca doğrulanmalıdır.

Accessories & compatibility
  • Montaj, kablo, konnektör ve uygulamaya özel aksesuarlar exact modele göre seçilmelidir.

    Model: Leuze uyumlu aksesuarlar

Related product references
  • BCL 308i R1 F 100 D

    Aynı Leuze ürün ailesinde karşılaştırma adayıdır; doğrudan muadil değildir. Sipariş kodu ve teknik uygunluk ayrıca doğrulanmalıdır.

    Order code: 50116380

    source url: https://www.leuze.com/en-int/bcl-308i-r1-f-100-d/50116380

Alternative product assessment

Alternatif BCL 300i varyantları arayüz, okuma mesafesi, optik yön, ekran/ısıtma ve mekanik entegrasyon kriterlerine göre değerlendirilmelidir.

QUICK DIAGNOSTIC INFO

Safe first checks by symptom

Read these cards together with exact-model technical data and source status. They do not replace the manufacturer safety procedure.

SAFETY / LOTO

For products containing hazardous energy, isolate power, apply lockout/tagout and verify de-energization with an appropriate method. Live measurement is only for qualified personnel where the manufacturer procedure explicitly permits it.

  • Lazer sınıfı ve montaj güvenliği için üreticinin güncel kullanım talimatına uyun.
  • Makine güvenliği fonksiyonları için bu barkod okuyucu emniyet cihazı olarak değerlendirilmemelidir.
Source status: official_product_identity_or_catalog_page · Rev LEUZE50_RUN10 · 2026-09-29

Technical documents

Open data sheets and manufacturer sources. Links open in a new tab.

Automation Teknik Föy - BCL 300i R1 M 102 Dcorporate_technical_sheetLeuze BCL 300i R1 M 102 D (50116197)Leuze resmi ürün sayfası

Frequently asked questions

Bu ürünün üretici parça numarası nedir?

50116197

Yerel ürün görseli yapay zekâ ile mi üretildi?

Hayır. Leuze resmi üretici ürün varlığından yerelleştirilmiştir.

Hangi arayüzü kullanır?

RS 232 / RS 422 + USB 2.0 servis

Related industries & technical tags

Industries

AmbalajDepolamaİç lojistikMachine BuildingOtomotivÜretim otomasyonu

Attributes

5011619760...320 mmBCL 300iBCL 300i R1 M 102 DLeuzeRS 232 / RS 422 + USB 2.0 servisTanımlama / Sabit 1D Barkod Okuyucular

Tags

50116197BCL 300iBCL 300i R1 M 102 DLeuzeRS 232 / RS 422Sabit 1D barkod okuyucu
Technical verification note

Before ordering, confirm application suitability, safety functions, connections and revision differences against the exact product code and manufacturer documentation.
