Product description and scope of use in one place.
Read the full product description+
Safety automation component | 1070023

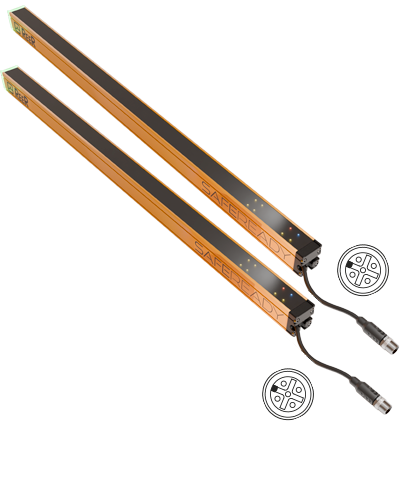

ReeR SAFEREADY SFRD4 601 X (1070023): safety automation component. Safety level: Type 4 – PL e; Protected height (mm): 600; Resolution (mm): 14.
Technical specifications
Part number
1070023
Full model
SAFEREADY SFRD4 601 X
Series
SAFEREADY
Safety level
Type 4 – PL e
Protected height (mm)
600
Resolution (mm)
14
Controlled height (mm)
597
Max. range (m)
8
Restart
Built-in – User selectable automatic or manual
Functioning system
Emitter / Receiver
Safety level (SIL / PL)
Type 4 – SIL 3 – Max SIL 3 – SL 2 – PL e – Cat. 4
Operating temperature (°C)
– 30 … 55
Response time (ms)
See technical manual
Number of beams
60
Max. length of the connection cables (m)
100
Signalling
LEDs and top LED cap for light curtain's status and diagnostics
Safety output type
2 fail-safe PNP (400 mA at 24 VDC) with protection against short circuit, overload and reverse polarity
Connections
M12 5-pole male pigtail connector (emitter), M12 8-pole male pigtail connector (receiver)
MTTFD (ISO13849) years
20
Safety outputs
2 OSSD PNP (400 mA at 24 VDC)
Storage temperature (°C)
– 30 … 70
Relative humidity
50% @ 70 °C / 90% @ 20 °C
Safety functions
Integrated
Detection
Finger
Operating Range (m)
Selectable: 0 … 4 m – low range / 3 … 8 m – high range
Protective enclosures
None
Power supply (VDC)
24 ± 20%
Beam spacing (mm)
10
Overall height (mm)
615
Cross section dimensions (mm)
28 x 33
Degree of protection
IP65 – IP67
Fastening
Back slot with set of brackets (included)
Selection and application
System integration of documented safety functions. Compare the exact model, electrical interface, mounting and operating environment. Confirm suitability in the actual application.
Documentation
The package includes a bilingual Automation summary and a link to the original ReeR technical source. Numbered notes and operating limits refer to the original source. The manufacturer illustration may differ from the delivered variant.
Quotation
Request a quotation using SAFEREADY SFRD4 601 X, part number 1070023 and quantity. Price, stock and delivery time require confirmation.
02
Technical specifications
Product data organized into clear specification groups.
Product identity+
Product identity
Sipariş kodu
1070023
Tam model
SAFEREADY SFRD4 601 X
Seri
SAFEREADY
Teknik özellikler+
Teknik özellikler
Emniyet seviyesi
Type 4 - PL e
Protected height (mm)
600
Resolution (mm)
14
Kontrol edilen yükseklik (mm)
597
Azami aralık (m)
8
Restart
Built-in - User seçilebilir automatic or manual
Çalışma sistemi
Verici / alıcı
Emniyet seviyesi (SIL / PL)
Type 4 - SIL 3 - Max SIL 3 - SL 2 - PL e - Cat. 4
Çalışma sıcaklığı (°C)
- 30 ... 55
Response time (ms)
See technical manual
Işın sayısı
60
Max. length of the connection cables (m)
100
Sinyalizasyon
LEDs ve top LED cap for light curtain's status ve diagnostics
Emniyet çıkış tipi
2 fail-safe PNP (400 mA at 24 VDC) with protection against short circuit, overload ve reverse polarity
Bağlantılar
M12 5-pole erkek pigtail connector (emitter), M12 8-pole erkek pigtail connector (receiver)
MTTFD (ISO 13849), yıl
20
Emniyet çıkışları
2 OSSD PNP (400 mA at 24 VDC)
Depolama sıcaklığı (°C)
- 30 … 70
Bağıl nem
50% @ 70 °C / 90% @ 20 °C
Safety functions
Integrated
Algılama
Parmak
Çalışma aralığı (m)
Selectable: 0 ... 4 m - low range / 3 ... 8 m - high range
Koruyucu muhafazalar
Yok
Besleme (VDC)
24 ± 20%
Işın aralığı (mm)
10
Toplam yükseklik (mm)
615
Kesit boyutları (mm)
28 x 33
Koruma derecesi
IP65 - IP67
Sabitleme
Back slot with set of brackets (included)
No specifications match. Try another term or clear the search.
03
Application, selection and use
Open a section to review the details you need.
Applications+
Belgelenmiş emniyet işlevlerinin sistem entegrasyonu
Selection criteria+
Tam model, algılama/ölçüm aralığı, çıkış, besleme, bağlantı, montaj ve ortam koşullarını birlikte değerlendirin.
Siparişte SAFEREADY SFRD4 601 X modeli ve 1070023 üretici kodunu birlikte kullanın.
Installation notes+
Montaj, kablolama, pin ataması ve izin verilen montaj mesafeleri için bu modele ait üretici talimatlarını izleyin.
Montaj ve bağlantı işlemlerinden önce ilgili enerji kaynaklarını güvenli biçimde ayırın.
Commissioning+
Ürün etiketini SAFEREADY SFRD4 601 X / 1070023 ile eşleştirin.
Besleme ve çıkış tipini doğruladıktan sonra işlevi gerçek uygulama koşullarında kontrol edin.
Maintenance / service+
Algılama yüzeyi, kablo, bağlantı ve montaj noktalarını periyodik olarak kontrol edin.
Temizlik, değişiklik veya değiştirme sonrasında işlev kontrolü yapın.
Variants / options+
SAFEREADY SFRD4 751 X
Order code: 1070024
Aynı seride karşılaştırma referansı. Protected height (mm): SAFEREADY SFRD4 601 X için 600; SAFEREADY SFRD4 751 X için 750. Doğrudan muadil veya uyumluluk beyanı değildir.
Aynı seride karşılaştırma referansı. Protected height (mm): SAFEREADY SFRD4 601 X için 600; SAFEREADY SFRD4 901 X için 900. Doğrudan muadil veya uyumluluk beyanı değildir.
Kablo, karşılık konnektör ve montaj elemanları bu modelin üretici bağlantı/ölçü çizimleriyle eşleştirilmelidir. Belirli bir aksesuar kodu için uyumluluk doğrulanmadığından parça kodu önerilmemiştir.
Before ordering, confirm application suitability, safety functions, connections and revision differences against the exact product code and manufacturer documentation.
