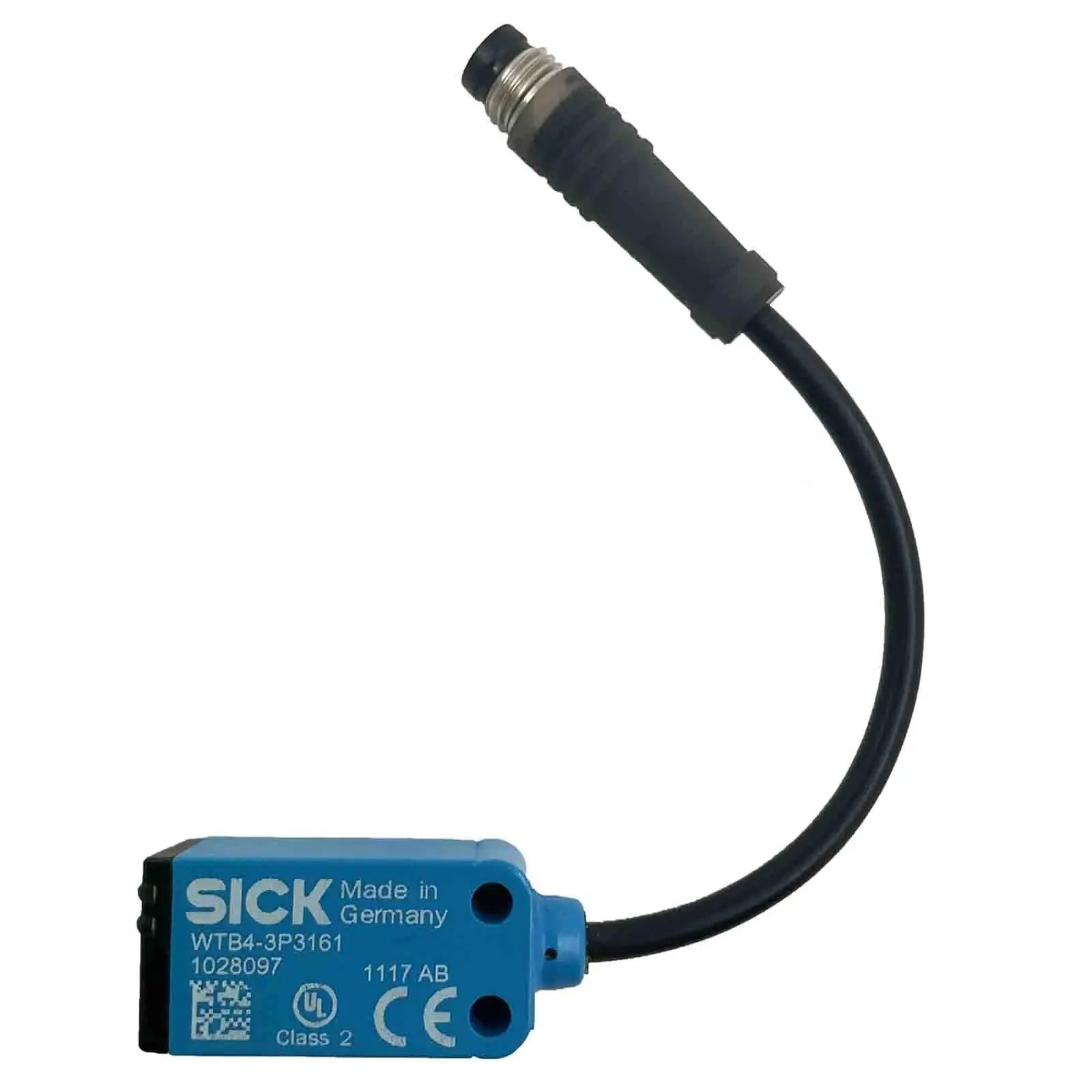

SICK WTB4-3P3161 Background Suppression Photoelectric Sensor

Model / reference
WTB4-3P3161 / 1028097
Order code
WTB4-3P3161
Manufacturer
SICK AG

Technical data checked: 2026-09-21

Pricing and lead time

The part number is included with your enquiry.

Share product details

Ask about this exact product.

A short message, model code and one product link.

Ask on WhatsApp

The WhatsApp message includes the product name, model and order code. You can copy the full specifications separately if needed. For image sharing, you choose the app and recipient.

Preview WhatsApp message

Hello, please provide pricing and lead time for this product. Product: SICK WTB4-3P3161 Background Suppression Photoelectric Sensor Model: WTB4-3P3161 / 1028097 Order code: WTB4-3P3161 Product link: https://automation.com.tr/en/urunler/sick-wtb4-3p3161-1028097-fotoelektrik-sensor/

View full product details

View technical documents (4) ↓

Product overview

SICK W4 photoelectric proximity sensor with background suppression, 15–150 mm sensing range, PNP output and 1000 Hz switching frequency.

Read the full product description

Product overview

SICK WTB4-3P3161 Background Suppression Photoelectric Sensor is an industrial product in the W4 / WTB4-3 family, identified by the exact reference WTB4-3P3161 / 1028097. The technical data on this page is structured from current manufacturer product information and official documentation. Selection should consider electrical, mechanical, communication and application requirements together rather than relying on a single headline parameter.

Typical applications

Kompakt gövde ve PinPoint ışık spotuyla parça var/yok kontrolü. Paket, kapak veya ürün geçişinin hızlı tespiti. 1000 Hz anahtarlama kapasitesiyle uygun yüksek hızlı sayma uygulamaları.

Selection approach

15-150 mm nominal algılama aralığını hedef remisyonu ve toleransla test edin. Arka plan mesafesini hedef mesafesinden yeterli payla ayırın. PNP light-switching çıkışın PLC giriş mantığıyla uyumunu doğrulayın.

RFQ and technical verification

For WTB4-3P3161 / 1028097, provide the exact reference, quantity and application details. For replacement work, include a clear nameplate photo and connection information. Price and lead-time are confirmed only in a current quotation.

Technical specifications

Product data organized into clear specification groups.

Optik
Optik
PrensipCisimden yansımalı sensör
DetayArka fon bastırma
Algılama15-150 mm
Maksimum4-150 mm
IşıkPinPoint LED, 650 nm
SpotØ7 mm @ 50 mm
Elektrik
Elektrik
Power supply10-30 VDC
Akım tüketimi20 mA (yüksüz)
ÇıkışPNP
ModLight switching
Imax≤100 mA
Tepki<0.5 ms
Frequency1000 Hz
Mekanik / çevre
Mekanik / çevre
Boyut16 x 39.5 x 12 mm
Connection100 mm kablo + M8 3-pin
GövdeABS
Ön pencerePMMA
IPIP66/IP67
Sıcaklık-40...+60 °C
Additional specifications
Additional specifications
Parça no.1028097
PrensipFotoelektrik proximity, arka fon bastırma
Algılama mesafesi15–150 mm
Maks. algılama4–150 mm
IşıkPinPoint LED, görünür kırmızı 650 nm
ÇıkışPNP, light switching
Tepki süresi< 0.5 ms
Anahtarlama frekansı1000 Hz
Connection100 mm kablo + M8 3 pin
KorumaIP66/IP67
TipWTB4-3P3161
Maks. aralık4-150 mm
Ayar5 tur potansiyometre
Maks. çıkış akımı≤100 mA
Tepki<0.5 ms
Anahtarlama1000 Hz
Ortam-40...+60 °C

Application, selection and use

Open a section to review the details you need.

Applications
  • Küçük nesne algılama

    Kompakt gövde ve PinPoint ışık spotuyla parça var/yok kontrolü.

  • Ambalaj akışı

    Paket, kapak veya ürün geçişinin hızlı tespiti.

  • Konveyör sayma

    1000 Hz anahtarlama kapasitesiyle uygun yüksek hızlı sayma uygulamaları.

  • Arka planlı istasyonlar

    Arka fon bastırma sayesinde yakın arka plan bulunan makine bölgelerinde hedef algılama.

  • Montaj makinesi

    Fikstür üzerindeki parçanın veya bileşenin pozisyon/varlık kontrolü.

Selection criteria
  • 15-150 mm nominal algılama aralığını hedef remisyonu ve toleransla test edin.

  • Arka plan mesafesini hedef mesafesinden yeterli payla ayırın.

  • PNP light-switching çıkışın PLC giriş mantığıyla uyumunu doğrulayın.

  • 100 mm pigtail + M8 3-pin bağlantının mekanik yerleşime uygunluğunu kontrol edin.

  • -40...+60 °C ve IP66/IP67 değerlerinin gerçek saha koşullarını karşıladığını doğrulayın.

Installation notes
  • Optik yüzeyi hedefe uygun eksende sabitleyin.

  • 5 tur potansiyometreye erişilebilecek ancak yanlış ayarı önleyecek montaj yapın.

  • M8 bağlantısını mekanik zorlamadan ve sızdırmazlığı koruyarak bağlayın.

  • Kabloyu hareketli/ezilme riski olan bölgelerden koruyun.

Commissioning
  • Standart beyaz ve gerçek proses hedefleriyle algılama sınırını test edin.

  • Arka plan varken potansiyometre ayarını doğrulayın.

  • PLC girişinde PNP light switching davranışını kontrol edin.

  • Maksimum makine hızında kaçırma/çift sayma testi yapın.

Maintenance / service
  • Ön optik yüzeyi temiz tutun.

  • Sensör/braket hizasını darbe ve titreşime karşı kontrol edin.

  • M8 konnektörde gevşeklik ve kablo hasarı kontrolü yapın.

  • Yedek sensörde exact WTB4-3P3161 / 1028097 kodunu doğrulayın.

Variants / options
  • SICK W4 ailesi

    Farklı algılama prensibi, çıkış ve bağlantı varyantları aynı kompakt aile içinde bulunabilir.

  • Diğer WTB4 varyantları

    Konnektör/kablo ve switching function farkları nedeniyle sipariş kodu tam olarak eşleştirilmelidir.

Accessories & compatibility
  • M8 3-pin bağlantı kablosu

    Pigtail çıkışa uygun dişi M8 kablo seçilir.

  • Montaj braketi

    16 x 39.5 x 12 mm gövdeye ve M3 montaj deliklerine uygun üretici aksesuarı seçilmelidir.

Related product references
  • SICK W4 fotoelektrik sensör ailesi

    Farklı optik prensip ve menzil ihtiyaçlarında aynı aile seçenekleri.

  • SICK güvenlik/sensör çözümleri

    Makine algılama ve güvenlik mimarisinde farklı sensör gruplarıyla bütünleşebilir.

Alternative product assessment

Muadil fotoselde algılama mesafesi kadar background suppression davranışı, hedef remisyonu, ışık spotu, PNP/NPN ve light/dark switching, cevap süresi, bağlantı biçimi, gövde boyutu ve montaj delikleri birlikte eşleşmelidir.

Technical documents

Open data sheets and manufacturer sources. Links open in a new tab.

Frequently asked questions

WTB4-3P3161 / 1028097 siparişinden önce hangi bilgi doğrulanmalıdır?

Tam model/referans kodu, etiket bilgisi, besleme/bağlantı yapısı ve uygulamanın algılama, çıkış ve mekanik gereksinimi birlikte kontrol edilmelidir. Revizyon veya seri farkı varsa üretici dokümanı esas alınmalıdır.

WTB4-3P3161 / 1028097 için fiyat neden sayfada yayınlanmıyor?

Endüstriyel ürünlerde fiyat; adet, tedarik kanalı, döviz, ürün revizyonu ve güncel tedarik koşullarına göre değişebilir. Bu nedenle ürün kodu doğrulandıktan sonra güncel teklif hazırlanır.

WTB4-3P3161 / 1028097 yerine muadil ürün kullanılabilir mi?

Muadil değerlendirme yalnızca ürün adından yapılmamalıdır. fotoelektrik sensör için elektriksel, mekanik, fonksiyonel ve gerekiyorsa haberleşme/emniyet parametreleri karşılaştırılmalıdır.

WTB4-3P3161 / 1028097 teklif talebinde ne göndermeliyim?

Tam ürün kodu, adet, makine/uygulama bilgisi ve varsa mevcut ürünün net etiket fotoğrafını gönderin. Arıza veya revizyon talebinde pano ve bağlantı fotoğrafları da teknik değerlendirmeyi hızlandırır.

Related industries & technical tags

Industries

Attributes

Tags

Technical verification note

Before ordering, confirm application suitability, safety functions, connections and revision differences against the exact product code and manufacturer documentation.
