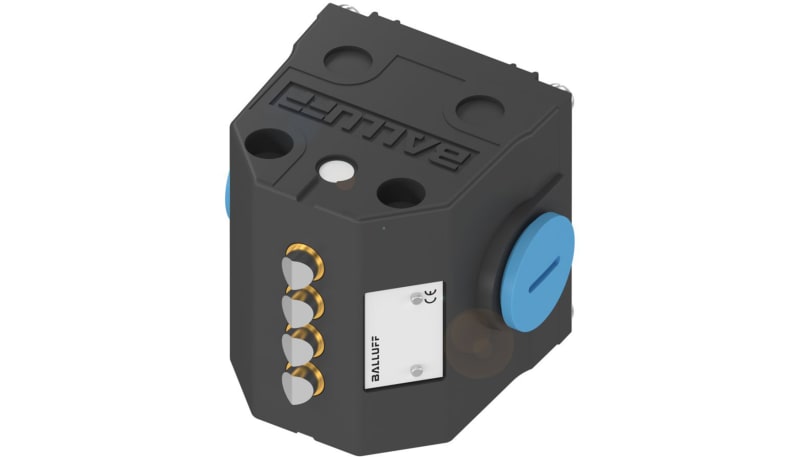

Balluff BNS 819-B02-R08-40-10 BNS01R3 gerçek ürün fotoğrafı

Model and documentation verification Before ordering, the full reference code, revision and application compatibility are checked against manufacturer documentation.

PRODUCT INFORMATION

Technical description and application scope

Balluff BNS 819-B02-R08-40-10: Balluff BNS01R3 / BNS 819-B02-R08-40-10 is a vertically mounted multiple-position mechanical switch with two roller switching points spaced 8 mm apart.

Exact-model technical data

  • Boyut: 40 x 34 x 48 mm
  • Gövde: Eloksallı alüminyum
  • Switch pozisyonu: 2x roller
  • Versiyon: Snap contact
  • Sürekli akım: 5 A
  • Ue: 250 VAC
  • Montaj: Dikey
  • Yaklaşma yönü: Boyuna, bağlantı yüzeyine paralel
  • Yaklaşma hızı: 60 m/dk
  • Pozisyon aralığı: 8 mm
  • Bağlantı: Lehim bağlantısı
  • Ortam sıcaklığı: -5…85 °C
  • Koruma: IP67

Application and selection

  • İki mekanik pozisyon algılama
  • Sekans/kam pozisyon algılama
  • Makine hareket teyidi

Before replacement or retrofit, verify actuator geometry, contact load class, travel, mounting direction, terminal arrangement and environment together. This is a general mechanical position-detection component; a machine-safety function requires separate safety architecture and certified-device assessment.

APPLICATION & SELECTION

Information needed for field selection

Applications

  • İki mekanik pozisyon algılama
  • Sekans/kam pozisyon algılama
  • Makine hareket teyidi

Selection criteria

  • Exact model ve üretici referansı
  • Aktüatör geometrisi ve yaklaşma yönü
  • Kontak/yük sınıfı ve gerilim-akım değerleri
  • Operating position, pretravel ve overtravel
  • Montaj ve terminal bağlantısı
  • Ortam sıcaklığı ve IP sınıfı

Alternative product assessment

Doğrudan muadil iddiası yapılmamıştır. Muadil ancak aktüatör geometrisi, mounting/operating position, kontak tipi, akım-gerilim, bağlantı ve çevresel sınıf eşdeğerliği üretici dokümanlarıyla doğrulanırsa kullanılmalıdır.

Variants / options

  • Seri içindeki diğer aktüatör/kontak varyantları exact model olarak ayrı doğrulanmalıdır; bu kayıt yalnız belirtilen modele aittir.

Compatible accessories

  • Uygulamaya uygun mekanik montaj / bağlantı aksesuarları

Related products

  • Aynı seri modelleri aktüatör, kontak sınıfı ve operating position bakımından aynı kabul edilmemelidir.

Technical tags

#Balluff#BNS 819#BNS 819-B02-R08-40-10#BNS01R3#CNC mekanik switch

Attributes

2x roller / mechanical multiple-positionBalluffBNS 819BNS 819-B02-R08-40-10BNS01R3Mekanik limit switch / konum switchiSnap contact, 5 A continuous, 250 VAC

Industries

CNC takım tezgahlarıEndüstriyel OtomasyonMachine BuildingRetrofit ve bakım
DOCUMENTS

Technical document center

Resmi ürün / seri sayfasıOfficial Product Page↗Resmi datasheet / teknik katalogOfficial Datasheet↗Resmi CAD / dimension referansıOfficial Cad↗Resmi kullanım ve montaj dokümanlarıOfficial Manual↗Resmi uygunluk / sertifika referansıOfficial Certificate↗
FAQ

Frequently asked product questions

Technical verification note

Technical data on this page is prepared from manufacturer sources and product documentation. Application suitability, safety functions, connection details and revision differences must be confirmed against the exact product code before ordering.

RFQ / QUOTATION

Create a technical RFQ for this product

The product is linked to the form automatically. Add quantity, company information, application notes and a nameplate/photo if available.

Product for quotation Balluff BNS 819-B02-R08-40-10 – CNC mekanik limit switch · BNS 819-B02-R08-40-10
