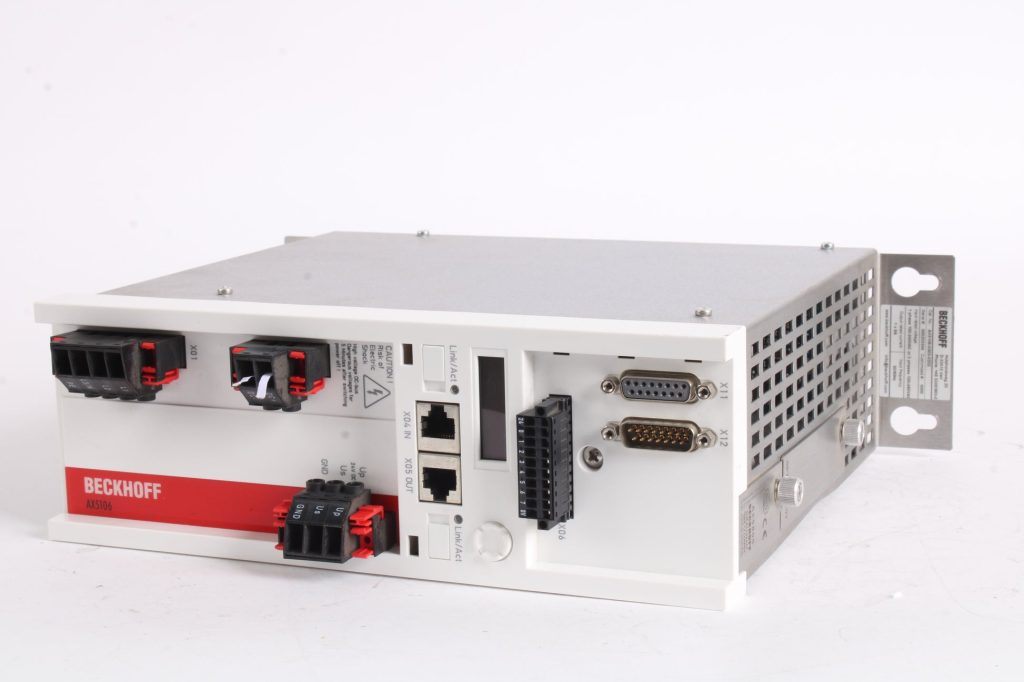

Beckhoff AX5106-0000-0202 gerçek fiziksel ürün görseli

Model and documentation verification Before ordering, the full reference code, revision and application compatibility are checked against manufacturer documentation.

PRODUCT INFORMATION

Technical description and application scope

The official Beckhoff record lists multi-feedback support for SinCos 1 Vpp, resolver, EnDat 2.1, HIPERFACE, BiSS B and OCT. Operating temperature is 0…50 °C and the enclosure is 317.7 x 92 x 232 mm. Optional AX58xx modules provide drive-integrated safety functions.

DETAILED TECHNICAL DATA

Specification groups

Technical data

Technical data

Technical data

Technical data

APPLICATION & SELECTION

Information needed for field selection

Applications

  • EtherCAT motion control
  • Yüksek dinamik pozisyonlama
  • CNC/handling servo eksenleri
  • Paketleme ve robotik

Selection criteria

  • Exact preferred type AX5106-0000-0202 doğrulanmalıdır.
  • 6 A nominal / 13 A peak gerçek servo yük profiliyle karşılaştırılmalıdır.
  • Motor feedback ve EtherCAT/SoE mimarisi doğrulanmalıdır.
  • Safety gerekirse AX58xx opsiyonunun exact hardware ile uyumu kontrol edilmelidir.

Installation notes

  • Exact sürücü referansı, şebeke/DC bara gerilimi ve motor etiket değerleri doğrulanmadan enerji vermeyin.
  • LOTO/enerji izolasyonu uygulanmadan güç, motor, field veya DC bara terminallerinde çalışma yapmayın.
  • Topraklama, EMC ekranlama, pano hava akışı ve montaj boşluklarını güncel üretici kılavuzuna göre uygulayın.
  • Motor/feedback/haberleşme kablolarını üreticinin onayladığı tip ve güzergah kurallarıyla döşeyin.

Commissioning

  • Motor/servo motor, feedback ve kontrol arayüzünü exact sürücü konfigürasyonuyla eşleştirin.
  • İlk çalıştırmayı güvenli mekanik durumda düşük hız/tork limiti ve kontrollü profil ile yapın.
  • Yön, akım/tork, limitler, frenleme, interlock, STO ve varsa ek safety fonksiyonlarını test edin.
  • Parametre yedeğini, firmware/konfigürasyonu ve exact model referansını arşivleyin.

Maintenance / service

  • Soğutma kanalları, fanlar, güç terminalleri, DC bara/field bağlantıları ve ekranlama noktalarını planlı bakımda kontrol edin.
  • Alarm geçmişi, akım/tork eğilimleri, servo tuning ve termal yükü periyodik inceleyin.
  • Sürücü/motor değişiminden sonra feedback, yön, limitler, safety ve makine referanslama prosedürünü yeniden doğrulayın.

Alternative product assessment

Muadil seçiminde yalnız nominal akım yeterli değildir; peak current, motor/feedback, EtherCAT/SoE, firmware, optional safety, DC-link ve mekanik uyumluluk birlikte doğrulanmalıdır.

Variants / options

  • AX5106-0000-0202 preferred type
  • AX5000 other current ratings require separate exact-model selection

Compatible accessories

  • Beckhoff AX5801/AX58xx safety option where required
  • AX-Bridge connection modules
  • Matched Beckhoff servo motor and feedback cable

Related products

  • Beckhoff AX5000 family
  • Beckhoff AX8000 multi-axis servo system
  • Beckhoff AM8000 servo motors

Technical tags

#6 A#AX5000#AX5106-0000-0202#Beckhoff#EtherCAT#servo drive#SoE

Attributes

13 A6 AAX5000AX5106-0000-0202BeckhoffEtherCATyes

Industries

Baskı ve EtiketlemeCNC takım tezgahlarıMachine BuildingMalzeme TaşımaMetal ProcessingPaketlemePlastics & RubberRobotik ve Motion Control
DOCUMENTS

Technical document center

official_exact_product_pageofficial_exact_product_page↗official_datasheet_or_catalogofficial_datasheet_or_catalog↗official_cad_or_dimension_referenceofficial_cad_or_dimension_reference↗official_manualofficial_manual↗official_certificate_or_compliance_referenceofficial_certificate_or_compliance_reference↗
FAQ

Frequently asked product questions

Technical verification note

Technical data on this page is prepared from manufacturer sources and product documentation. Application suitability, safety functions, connection details and revision differences must be confirmed against the exact product code before ordering.

RFQ / QUOTATION

Create a technical RFQ for this product

The product is linked to the form automatically. Add quantity, company information, application notes and a nameplate/photo if available.

Product for quotation Beckhoff AX5000 AX5106-0000-0202 Servo Sürücü – 6 A · AX5106-0000-0202
