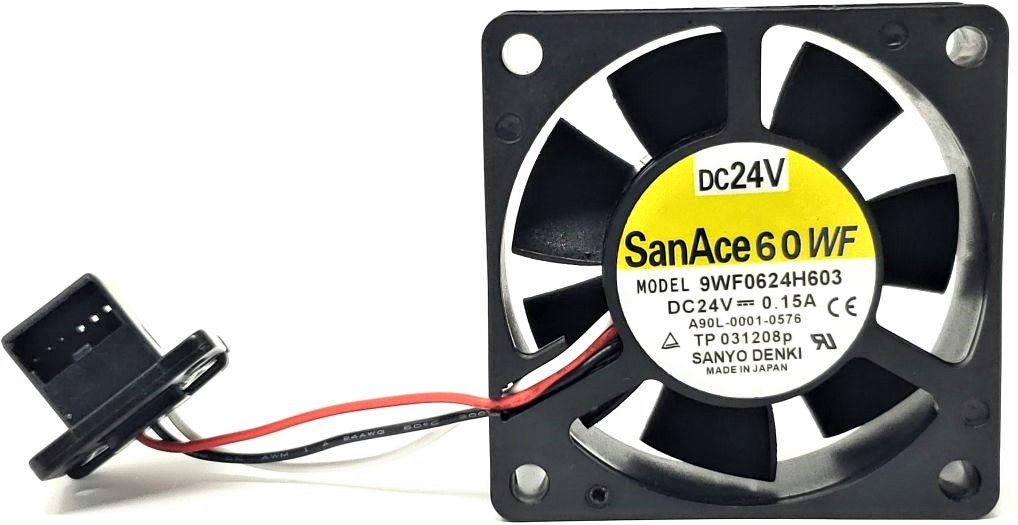

FANUC A90L-0001-0576 gerçek ürün görseli

Model and documentation verification Before ordering, the full reference code, revision and application compatibility are checked against manufacturer documentation.

PRODUCT INFORMATION

Technical description and application scope

A90L-0001-0576 is an exact FANUC maintenance-reference component used in CNC systems. FANUC 30i-B start-up/maintenance additions list A90L-0001-0576 as radiator cooling fan motor paired with fan unit A06B-6200-C603 for αiPS 11/15 and related HV models; the same corrected tables also show it in selected α+ servo/spindle configurations.

This Automation record treats only the official FANUC maintenance documentation as technical authority. Prices, stock, lead time, warranties and unverified supplier specifications are excluded.

Selection: match the installed label, host FANUC amplifier/motor specification and connection interface exactly.

DETAILED TECHNICAL DATA

Specification groups

Technical data

Technical data

Technical data

APPLICATION & SELECTION

Information needed for field selection

Applications

  • FANUC αiPS 11/15 class radiator cooling
  • Selected α+ servo/spindle amplifier radiator cooling
  • 30i-B amplifier maintenance

Selection criteria

  • Mevcut FANUC fan etiketinde A90L-0001-0576 kodunu birebir doğrulayın.
  • Sürücü/güç kaynağı/spindle amplifier modelini FANUC bakım tablosundaki uygulama ile karşılaştırın.
  • Konektör, fan unit assembly ve montaj yönünü mevcut parçadan doğrulayın; yalnız fiziksel boyuta göre seçim yapmayın.
  • # ve / notasyonunu belge/etiket üzerinde kontrol edin; suffix harfi farklı olan FANUC fanlar otomatik muadil değildir.

Installation notes

  • CNC makinesini kontrollü durdurun; ana enerji ve DC link tamamen güvenli seviyeye inmeden sürücü kapağını açmayın.
  • Mevcut fan yönünü, konektörünü ve kablo güzergahını sökmeden önce belgeleyin.
  • Fan motorunu FANUC bakım tablosunda belirtilen doğru fan unit/host amplifier ile eşleştirin.
  • Kabloyu pervane, heatsink ve keskin kenarlardan uzak olacak şekilde sabitleyin; fanın serbestçe döndüğünü kontrol edin.

Commissioning

  • Enerji öncesi fan konektörünün tam oturduğunu ve pervanenin mekanik engel olmadan döndüğünü kontrol edin.
  • İlk enerjilendirmede fanın başladığını ve amplifier fan alarmının tekrarlamadığını gözlemleyin.
  • Makineyi yük altında devreye almadan önce anormal ses, sürtme veya fan duruşu olmadığını doğrulayın.

Maintenance / service

  • Fan alarmı, gürültü, düşük hava akışı veya yatak sesi görüldüğünde exact FANUC referansını yeniden doğrulayın.
  • Soğutma kanalı ve heatsink üzerinde hava akışını engelleyen tozu bakım prosedürüne uygun şekilde temizleyin.
  • Konektör ve kabloyu ısı/gevşeklik izleri açısından periyodik kontrol edin.

Alternative product assessment

Muadil değerlendirmesi yalnız exact FANUC fan motor referansı, host amplifier, suffix, konektör/fan-unit yapısı ve FANUC bakım tablosu birlikte eşleşirse yapılır. Görünüş veya nominal fan ölçüsü tek başına muadil kanıtı değildir.

Variants / options

  • Exact selected reference

    This is the selected-pool exact model; no suffix substitution is inferred.

Compatible accessories

  • Applicable FANUC fan unit / mounting cover

    Use only the FANUC fan-unit specification associated with the exact host amplifier.

  • Original mating connector / harness

    Connector and harness must be verified on the installed unit; no generic connector is asserted.

Related products

  • FANUC amplifier fan unit referenced by the same FANUC table

    Fan unit and fan motor are distinct maintenance items; replace only according to the applicable FANUC table/procedure.

  • Exact host amplifier model

    The amplifier specification number must be verified before ordering; similar physical fan size is not sufficient.

Technical tags

#A90L-0001-0576#CNC Fan#CNC yedek parça#endüstriyel otomasyon#exact-model verified#FANUC

Attributes

A90L-0001-0576FANUCFANUC CorporationFANUC αi/α+ 30i-B Amplifierradiator cooling fanRadiator cooling fan motor

Industries

CNC takım tezgahlarıEndüstriyel Bakım ve RetrofitMachine BuildingMetal Processing
