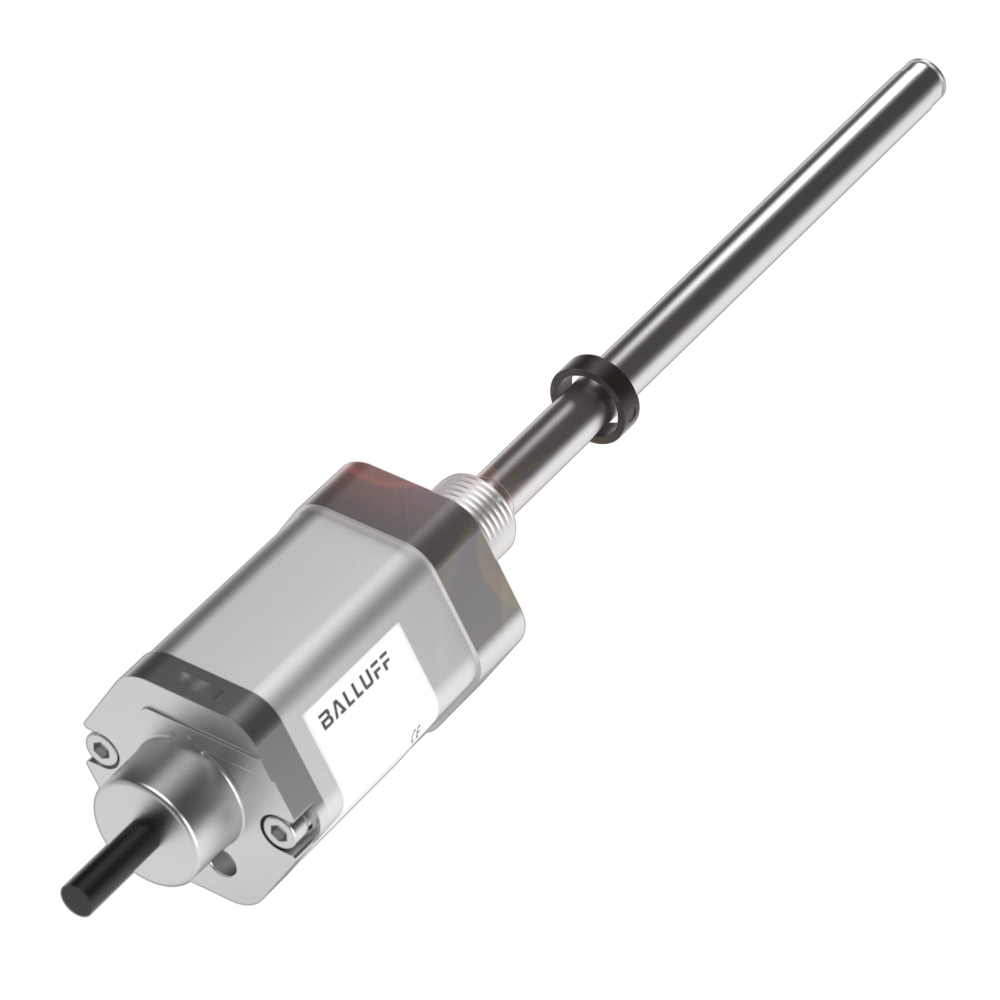

Balluff BTL7-E501-M0250-B-SA358-KA05 üretici ürün görseli Görseli büyüt

Resmî üretici kaynağındaki ürün illüstrasyonudur; teslim edilen varyanttan farklı olabilir.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Balluff ↗BTL7-E501-M0250-B-SA358-KA05

Balluff BTL7-E501-M0250-B-SA358-KA05 Manyetostriktif konum ölçüm sistemi

Balluff BTL7-E501-M0250-B-SA358-KA05 (BTL46PJ), manyetostriktif konum ölçüm sistemi. Ölçüm aralığı: 250 mm; Gövde malzemesi: Aluminium, Anodized; Yapı biçimi: Rod series.

Model / referans
BTL7-E501-M0250-B-SA358-KA05
Sipariş kodu
BTL46PJ
Üretici
Balluff GmbH

Teknik veri kontrolü: 2026-10-10

Bu ürün için güncel teklif alın.

Adet ve uygulamanıza göre fiyat, termin ve uygunluk değerlendirmesi.

Teklif isteWhatsApp

Ürün koduyla doğrudan sorun.

Kısa mesaj, model kodu ve tek ürün bağlantısı.

WhatsApp’ta sor

WhatsApp mesajı ürün adı, model ve sipariş kodunu içerir. Ayrıntılı teknik bilgileri isterseniz ayrıca kopyalayabilirsiniz. Görselle paylaş seçeneğinde uygulamayı ve alıcıyı siz seçersiniz.

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Balluff BTL7-E501-M0250-B-SA358-KA05 Manyetostriktif konum ölçüm sistemi Model: BTL7-E501-M0250-B-SA358-KA05 Sipariş kodu: BTL46PJ Ürün bağlantısı: https://automation.com.tr/urunler/balluff-btl7-e501-m0250-b-sa358-ka05-btl46pj/

Tam ürün bilgisini görüntüle

Teknik dokümanları görüntüle (2) ↓
Konum ÖlçümüÖlçüm Sistemleri

Ürüne genel bakış

Ürün açıklaması ve kullanım kapsamı bir arada.

Detaylı ürün açıklamasını oku

Manyetostriktif konum ölçüm sistemi | BTL46PJ

Balluff BTL7-E501-M0250-B-SA358-KA05 (BTL46PJ), manyetostriktif konum ölçüm sistemi. Ölçüm aralığı: 250 mm; Gövde malzemesi: Aluminium, Anodized; Yapı biçimi: Rod series.

Teknik özellikler

Sipariş kodu BTL46PJ
Tam model BTL7-E501-M0250-B-SA358-KA05
Seri BTL7-E501-M0250-B-SA358-KA05
Yapı biçimi Rod series
Montaj parçası Threaded flange M18x1.5
Gövde malzemesi Aluminium, Anodized
Azami mıknatıs sayısı 2
Bağlantı Kablo, 5.00 m, PUR
Analog çıkış Analog, current 4…20 mA Analog, current 20…4 mA
Ölçüm aralığı 250 mm
Azami örnekleme frekansı 4000 Hz
Azami doğrusallık sapması ±50 µm
Tekrarlanabilirlik ± 5 µm
Çalışma gerilimi Ub 10…30 VDC
Ortam sıcaklığı -40…85 °C
IP koruma derecesi IP68
Onay ve uygunluk CE UKCA cULus WEEE

Uygulama ve ürün seçimi

Üretici tarafından tanımlanan algılama, ölçüm veya haberleşme işlevi. Tam model, algılama/ölçüm aralığı, çıkış, besleme, bağlantı, montaj ve ortam koşullarını birlikte değerlendirin.

Teknik dokümantasyon

Pakette Türkçe/İngilizce Automation teknik özeti bulunur. Orijinal Balluff teknik kaynağındaki dipnot ve çalışma koşulları esas alınmalıdır. Üretici görseli teslim edilen varyanttan farklı olabilir.

Teklif ve tedarik

Sipariş kodu: BTL46PJ. Tam model: BTL7-E501-M0250-B-SA358-KA05. Fiyat, stok, termin ve aksesuar kapsamı teklif aşamasında teyit edilir.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Ürün kimliği
Ürün kimliği
Sipariş koduBTL46PJ
Tam modelBTL7-E501-M0250-B-SA358-KA05
SeriBTL7-E501-M0250-B-SA358-KA05
Teknik özellikler
Teknik özellikler
Yapı biçimiRod series
Montaj parçasıThreaded flange M18x1.5
Gövde malzemesiAluminium, Anodized
Azami mıknatıs sayısı2
BağlantıKablo, 5.00 m, PUR
Analog çıkışAnalog, current 4…20 mA Analog, current 20…4 mA
Ölçüm aralığı250 mm
Azami örnekleme frekansı4000 Hz
Azami doğrusallık sapması±50 µm
Tekrarlanabilirlik± 5 µm
Çalışma gerilimi Ub10...30 VDC
Ortam sıcaklığı-40...85 °C
IP koruma derecesiIP68
Onay ve uygunlukCE UKCA cULus WEEE

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

  • Üretici tarafından tanımlanan algılama, ölçüm veya haberleşme işlevi

Seçim kriterleri

  • Tam model, algılama/ölçüm aralığı, çıkış, besleme, bağlantı, montaj ve ortam koşullarını birlikte değerlendirin.

  • Siparişte BTL7-E501-M0250-B-SA358-KA05 modeli ve BTL46PJ üretici kodunu birlikte kullanın.

Montaj notları

  • Montaj, kablolama, pin ataması ve izin verilen montaj mesafeleri için bu modele ait üretici talimatlarını izleyin.

  • Montaj ve bağlantı işlemlerinden önce ilgili enerji kaynaklarını güvenli biçimde ayırın.

Devreye alma

  • Ürün etiketini BTL7-E501-M0250-B-SA358-KA05 / BTL46PJ ile eşleştirin.

  • Besleme ve çıkış tipini doğruladıktan sonra işlevi gerçek uygulama koşullarında kontrol edin.

Bakım / servis

  • Algılama yüzeyi, kablo, bağlantı ve montaj noktalarını periyodik olarak kontrol edin.

  • Temizlik, değişiklik veya değiştirme sonrasında işlev kontrolü yapın.

Varyantlar / opsiyonlar
  • BTL7-E501-M0200-B-SA358-KA05

    Sipariş kodu: BTL469Y

    Farklı seri/ürün için karşılaştırma referansı; aynı ürünün varyantı değildir. Doğrudan muadil veya uyumluluk beyanı değildir.

    Ürün referansını aç ↗

  • BTL7-E500-M0470-Z-SA481-KA00,4-ZA14

    Sipariş kodu: BTL468T

    Farklı seri/ürün için karşılaştırma referansı; aynı ürünün varyantı değildir. Doğrudan muadil veya uyumluluk beyanı değildir.

    Ürün referansını aç ↗

Aksesuarlar ve uyumluluk
  • Bağlantı ve montaj aksesuarı seçimi

    Kablo, karşılık konnektör ve montaj elemanları bu modelin üretici bağlantı/ölçü çizimleriyle eşleştirilmelidir. Belirli bir aksesuar kodu için uyumluluk doğrulanmadığından parça kodu önerilmemiştir.

    Ürün referansını aç ↗

İlgili ürün referansları
  • BTL7-E501-M0200-B-SA358-KA05

    Sipariş kodu: BTL469Y

    Ürün referansını aç ↗

    Aynı üreticinin doğrulanmış karşılaştırma referansı; doğrudan muadil veya aksesuar değildir.

  • BTL7-E500-M0470-Z-SA481-KA00,4-ZA14

    Sipariş kodu: BTL468T

    Ürün referansını aç ↗

    Aynı üreticinin doğrulanmış karşılaştırma referansı; doğrudan muadil veya aksesuar değildir.

Muadil / alternatif değerlendirme

Muadil değerlendirmesinde tam teknik değerler, bağlantı ve montaj koşulları karşılaştırılmalıdır. Aynı seri doğrudan uyumluluk anlamına gelmez.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Balluff BTL7-E501-M0250-B-SA358-KA05 | BTL46PJ | TR/ENAutomation Teknik FöyüBalluff BTL7-E501-M0250-B-SA358-KA05 | Üretici teknik verileriÜretici teknik kaynağı

Sık sorulan sorular

Tam sipariş kodu nedir?

Balluff BTL7-E501-M0250-B-SA358-KA05 modelinin üretici sipariş kodu BTL46PJ olarak belirtilir.

Teknik değerlerin koşulları nerede bulunur?

Bağlantısı verilen orijinal Balluff teknik kaynağındaki dipnotlar, sınır koşulları ve bağlantı çizimleri esas alınmalıdır.

Fiyat ve teslim süresi nasıl öğrenilir?

BTL7-E501-M0250-B-SA358-KA05 / BTL46PJ ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz.

İlgili sektörler ve teknik etiketler

Sektörler

Endüstriyel OtomasyonMakine İmalatı

Nitelikler

Gövde malzemesi: Aluminium, AnodizedÖlçüm aralığı: 250 mmYapı biçimi: Rod series

Etiketler

BalluffBalluff GmbHBTL46PJBTL7-E501-M0250-B-SA358-KA05Manyetostriktif konum ölçüm sistemi
Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.
