Fuji Electric FRENIC-Ace FRN0005E2S-7GB, tek faz 230 VAC giriş sınıfında 1 HP HHD ve 5 A HHD exact modeldir. Fuji Electric resmi ürün sayfası 200…240 V giriş aralığı, 0…240 V üç faz çıkış, 500 Hz maksimum çıkış frekansı ve IP20/UL open type yapıyı doğrular. HHD aşırı yük kapasitesi %150/1 dakika ve %200/0,5 saniyedir. Seri 5(7) dijital giriş, 2 analog giriş, 2 transistor çıkış, genel amaçlı röle ve alarm rölesi mimarisini kullanır. Exact modelde frenleme direnci seçimi, çevresel derating, I/O ve opsiyon kartları güncel Fuji dokümanlarıyla doğrulanmalıdır.
Görseli büyüt

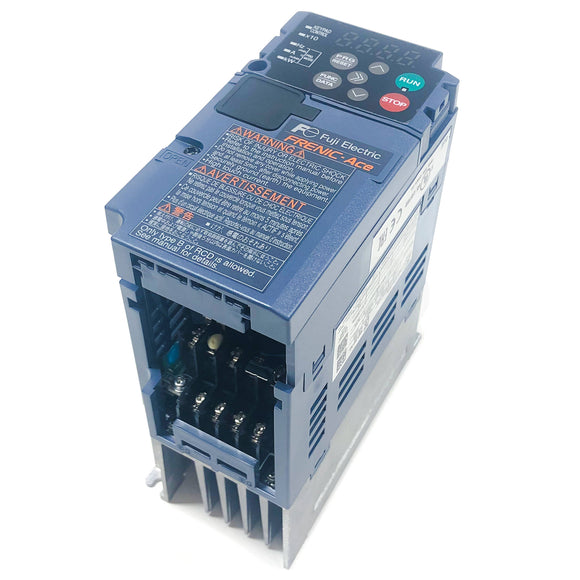

Fuji Electric FRN0005E2S-7GB exact-model ürün sayfası ile ilişkilendirilmiş fiziksel ürün görseli.
Sipariş öncesi tam model ve revizyon doğrulaması yapılır.
Fuji Electric ↗FRENIC-Ace (E2)
Fuji Electric FRENIC-Ace FRN0005E2S-7GB AC Sürücü - 1 HP HHD
- Model / referans
- FRN0005E2S-7GB
- Sipariş kodu
- FRN0005E2S-7GB
- Üretici
- Fuji Electric Corp. of America / Fuji Electric Co., Ltd.
Teknik veri kontrolü: 2026-09-24
Fiyat ve teslim süresi
Talebinize ürün kodunu otomatik ekliyoruz.
Ürün bilgilerini paylaş
Tam ürün bilgisini görüntüle
Ürüne genel bakış
Fuji Electric FRENIC-Ace FRN0005E2S-7GB, tek faz 230 VAC giriş sınıfında 1 HP HHD ve 5 A HHD exact modeldir. Fuji Electric resmi ürün sayfası 200...240 V giriş aralığı, 0...240 V üç faz çıkış, 500 Hz maksimum çıkış frekansı ve IP20/UL open type yapıyı doğrular.
Detaylı ürün açıklamasını oku
Teknik özellikler
Ürün verileri, konu başlıklarına göre düzenlenmiştir.
power
| input_voltage | 200...240 VAC (+10% / -15%), nominal 230 VAC |
|---|---|
| output_voltage | 0...240 V, 3-phase |
| hhd_power | 1 HP |
| hhd_current | 5 A |
control
| max_output_frequency | 500 Hz |
|---|---|
| transistor_outputs | 2 |
mechanical
| dimensions_h_w_d | 5.00 x 2.68 x 5.98 in |
|---|---|
| weight | 2.0 lb |
| official_drawing_bundle | https://americas.fujielectric.com/wp-content/uploads/2017/05/FRENIC-Ace_pdf_ALL.zip |
| source | https://americas.fujielectric.com/products/vfd-inverters-ac-drives/frenic-ace/frn0005e2s-7gb/ |
environment
| ambient | -10...50 °C open-type range per current FRENIC-Ace datasheet |
|---|---|
| storage | -25...65 °C |
| relative_humidity | 5...95% non-condensing |
| altitude | Up to 1000 m without derating; apply manufacturer derating above 1000 m |
| protection | IP20 / UL open type |
| source | https://americas.fujielectric.com/wp-content/uploads/2017/01/FEA-ACDR-DS-100-FRENIC-ACE-1.pdf |
Diğer teknik bilgiler
| input_phase | Single-phase |
|---|---|
| overload_hhd | 150% / 1 min; 200% / 0.5 s |
| digital_inputs | 5 (7) |
| analog_inputs | 2 |
| relay_outputs | 1 general-purpose + 1 alarm |
| cooling | Natural cooling |
Bu ifadeyle eşleşen özellik yok. Başka bir terim deneyin veya aramayı temizleyin.
Uygulama, seçim ve kullanım
İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.
Uygulama alanları
AC motor hız kontrolü
Konveyör ve makine tahrikleri
Fan ve pompa uygulamaları
Paketleme makineleri
Malzeme taşıma sistemleri
CNC yardımcı tahrikler
Seçim kriterleri
Exact model FRN0005E2S-7GB doğrulanmalıdır.
HHD 1 HP / 5 A değeri motor ve gerçek yük çevrimiyle karşılaştırılmalıdır.
Tek faz 200...240 VAC besleme ve üç faz motor çıkış mimarisi doğrulanmalıdır.
Frenleme, opsiyon kartı, EMC ve çevresel derating üretici dokümanına göre kontrol edilmelidir.
Montaj notları
Şebeke gerilimi, faz sayısı, motor etiket akımı ve exact sürücü referansı doğrulanmadan enerji vermeyin.
LOTO/enerji izolasyonu uygulanmadan güç terminallerinde çalışma yapmayın.
Pano havalandırması, montaj boşlukları, topraklama ve EMC kablo güzergahını güncel üretici kılavuzuna göre uygulayın.
Motor/güç kablolarını kontrol ve haberleşme kablolarından üretici talimatındaki mesafe ve ekranlama kurallarıyla ayırın.
Devreye alma
Motor etiket verilerini doğru girin; kontrol modunu gerçek motor ve yük karakteristiğine göre seçin.
İlk çalıştırmayı mekanik sistem güvenli durumdayken düşük hız ve kontrollü rampa ile yapın.
Motor yönü, akım, frenleme, stop, interlock ve varsa STO zincirini kontrollü test edin.
Devreye alma tamamlandığında parametre yedeğini ve exact model konfigürasyon bilgisini arşivleyin.
Bakım / servis
Pano filtreleri, soğutma kanalları, fanlar ve güç terminallerini planlı bakımda kontrol edin.
Alarm geçmişi ve yük eğilimini inceleyin; tekrarlayan aşırı akım, DC bara veya sıcaklık hatalarının kök nedenini araştırın.
Sürücü/parametre değişiminden sonra yön, limitler, interlock ve güvenlik fonksiyonlarını yeniden doğrulayın.
Varyantlar / opsiyonlar
FRN0005E2S-7GB exact reference
Other FRENIC-Ace voltage/current classes require separate exact-model verification
Aksesuarlar ve uyumluluk
Fuji FRENIC-Ace approved braking resistor for exact rating
Fuji communication option cards where required
Approved keypad, I/O and enclosure accessories
İlgili ürün referansları
Fuji Electric FRENIC-Ace family
Fuji FRENIC-Mini
Fuji FRENIC-Mega
Muadil / alternatif değerlendirme
FRENIC-Ace muadilinde sadece HP/kW değil; giriş fazı ve gerilim, HHD akım, aşırı yük, gövde, frenleme, I/O/opsiyon ve çevresel koşullar birlikte karşılaştırılmalıdır.
Teknik dokümanlar
Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.
Sık sorulan sorular
FRN0005E2S-7GB HHD güç ve akım değeri nedir?
Fuji Electric resmi exact ürün kaydında 1 HP HHD ve 5 A HHD yayınlanır.
FRN0005E2S-7GB giriş/çıkış gerilimi nedir?
Resmi ürün kaydı 200...240 VAC tek faz giriş ve 0...240 V üç faz motor çıkışı belirtir.
FRN0005E2S-7GB başka FRENIC-Ace ile doğrudan değiştirilebilir mi?
Hayır. Giriş fazı/gerilimi, HHD akım-güç, gövde, frenleme, I/O, opsiyon kartları ve montaj ölçüleri exact model bazında doğrulanmalıdır.
İlgili sektörler ve teknik etiketler
Teknik doğrulama notu
Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.
