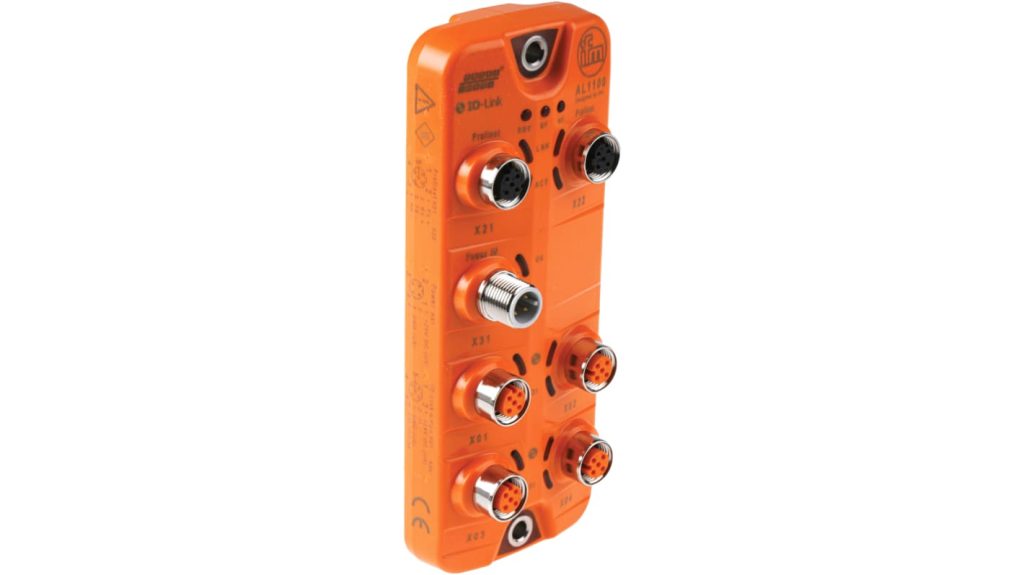

ifm AL1100 gerçek ürün fotoğrafı

Model ve doküman doğrulaması Sipariş öncesinde tam referans kodu, revizyon ve uygulama uyumluluğu üretici dokümanları üzerinden kontrol edilir.

ÜRÜN BİLGİSİ

Teknik açıklama ve kullanım kapsamı

ifm AL1100 PROFINET IO-Link Master

PROFINET arayüzlü, 4 adet Class A IO-Link portlu ve IP65/IP66/IP67 saha korumasına sahip AL serisi IO-Link masterdır.

ifm AL1100 için doğrulanmış teknik özellikler, seçim, montaj ve devreye alma notları; Automation mühendislik ve teknik servis desteği.

Doğrulanmış teknik özellikler

  • Product: IO-Link Master SL PN 4P IP67
  • Operating voltage: 20…30 V DC (US, SELV/PELV)
  • Current consumption: 300…3900 mA (US)
  • Sensor supply total load: 3.6 A
  • Configurable I/O total: 8
  • Digital inputs: 8
  • Digital outputs: 4
  • Max current per digital output: 300 mA
  • PROFINET: 100BASE-TX, 100 Mbit/s
  • IO-Link revision: 1.1
  • IO-Link ports: 4 x Class A
  • IO-Link transfer: COM1 / COM2 / COM3

Seçim kriterleri

Confirm PROFINET network and four Class A IO-Link ports are sufficient. Calculate sensor/output current against the 3.6 A sensor supply and per-output limits. Use compatible M12 coding for Ethernet, power and IO-Link ports. Verify IP rating and chemical/environmental suitability for the field location.

Montaj, devreye alma ve bakım

Mount on a stable rear panel and use correctly coded sealed M12 connectors. Maintain grounding/shielding and network topology per PROFINET installation practice. Assign PROFINET name/IP, import current device description where required and verify port diagnostics. Configure IO-Link devices and validate digital/process data before machine release. Inspect M12 seals, cable strain, status LEDs and network diagnostics; retain port/device configuration backups.

Kaynak politikası: Sayısal teknik değerler yalnız güncel resmi üretici kaynağından alınmıştır. Fiyat, stok, teslim süresi, garanti, distribütörlük veya partnerlik iddiası içermez.

DETAYLI TEKNİK VERİ

Özellik grupları

Teknik veriler

ProductIO-Link Master SL PN 4P IP67
Operating voltage20…30 V DC (US, SELV/PELV)
Current consumption300…3900 mA (US)
Sensor supply total load3.6 A
Configurable I/O total8
Digital inputs8
Digital outputs4
Max current per digital output300 mA
PROFINET100BASE-TX, 100 Mbit/s
IO-Link revision1.1
IO-Link ports4 x Class A
IO-Link transferCOM1 / COM2 / COM3
UYGULAMA & SEÇİM

Sahada karar vermek için gerekli bilgiler

Uygulama alanları

  • Sahada IO-Link sensör bağlantısı
  • PROFINET üzerinden sensör/aktüatör entegrasyonu
  • Dağıtık dijital I/O
  • Akıllı sensör parametreleme ve diagnostik

Seçim kriterleri

  • Confirm PROFINET network and four Class A IO-Link ports are sufficient.
  • Calculate sensor/output current against the 3.6 A sensor supply and per-output limits.
  • Use compatible M12 coding for Ethernet, power and IO-Link ports.
  • Verify IP rating and chemical/environmental suitability for the field location.

Montaj notları

  • Mount on a stable rear panel and use correctly coded sealed M12 connectors.
  • Maintain grounding/shielding and network topology per PROFINET installation practice.

Devreye alma

  • Assign PROFINET name/IP, import current device description where required and verify port diagnostics.
  • Configure IO-Link devices and validate digital/process data before machine release.

Bakım / servis

  • Inspect M12 seals, cable strain, status LEDs and network diagnostics; retain port/device configuration backups.

Muadil / alternatif değerlendirme

ifm AL1100 yerine muadil ancak güncel resmi verilerle elektriksel/mekanik/arayüz/çevresel/fonksiyonel ve gerekiyorsa emniyet/Ex eşdeğerliği kanıtlanırsa değerlendirilir. Marka/seri benzerliği tek başına yeterli değildir.

Varyantlar / opsiyonlar

  • ifm AL family includes alternate fieldbus and port/power variants; this record is AL1100 PROFINET Class A 4-port only.

Uyumlu aksesuarlar

  • M12 D-coded Ethernet cordsets
  • M12 A-coded power and IO-Link device cables
  • Compatible IO-Link sensors/actuators

İlgili ürünler

  • ifm IO-Link sensors
  • ifm moneo/parameterization tools
  • PROFINET infrastructure

Teknik etiketler

#AL IO-Link Master#AL1100#ifm#official-data-verified#PROFINET IP67 IO-Link Master

Nitelikler

AL IO-Link MasterExact model verifiedOfficial technical source verifiedPROFINET IP67 IO-Link MasterReal physical product image

Sektörler

Gıda ve İçecekMakine İmalatıOtomotivPaketleme
DOKÜMANLAR

Teknik doküman merkezi

Automation Teknik Föy - ifm AL1100Automation Teknik Föy↗ifm official exact product sourceOfficial product / technical data↗ifm datasheet/download sourceOfficial datasheet / download area↗
FAQ

Ürün hakkında sık sorulan sorular

ifm AL1100 hangi uygulamalarda kullanılır?

Başlıca kullanım alanları: Sahada IO-Link sensör bağlantısı, PROFINET üzerinden sensör/aktüatör entegrasyonu, Dağıtık dijital I/O, Akıllı sensör parametreleme ve diagnostik. Nihai seçim gerçek saha koşullarıyla doğrulanmalıdır.

Teknik değerlerin kaynağı nedir?

Teknik değerler güncel resmi üretici kaynağından doğrulandı: https://www.ifm.com/tr/tr/product/AL1100

Muadil ürün kullanılabilir mi?

Muadil yalnız elektriksel, mekanik, haberleşme, çevresel, fonksiyonel ve gerekiyorsa emniyet/Ex şartları resmi verilerle eşdeğer olduğunda değerlendirilmelidir.

Montaj öncesi ne doğrulanmalı?

Besleme, arayüz, mekanik ölçüler, çevresel koşullar, bağlantı standardı ve üreticinin güncel talimatları doğrulanmalıdır.

Automation hangi desteği sağlar?

Teknik ürün seçimi, uygulama değerlendirmesi, entegrasyon, devreye alma ve endüstriyel teknik servis için proje bazlı destek ve teklif süreci yürütülebilir.

Teknik doğrulama notu

Bu sayfadaki teknik veriler üretici kaynakları ve ürün dokümanları esas alınarak hazırlanır. Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu üzerinden teyit edilmelidir.

RFQ / TEKLİF

Bu ürün için teknik teklif oluşturun

Ürün bilgisi forma otomatik bağlanır. Adet, firma bilgisi, uygulama notu ve varsa etiket/fotoğraf ekleyin.

Teklif alınacak ürün ifm AL1100 PROFINET IO-Link Master · AL1100
İLGİLİ ÜRÜNLER

Aynı marka veya teknik ürün ailesinden

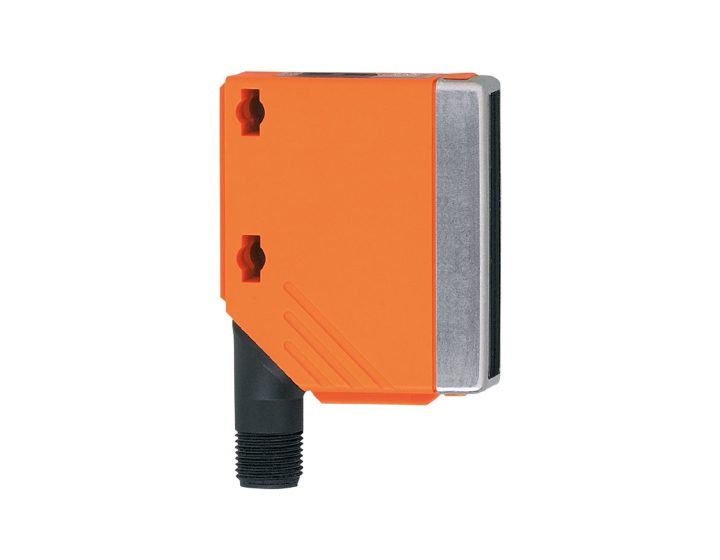

ifm ifm O5D150 – Mesafe Sensörleri
O5D150

ifm O5D150 – Mesafe Sensörleri

ifm O5D150, mesafe sensörleri uygulamaları için resmi üretici kaynaklarından doğrulanmış teknik veriler, seçim ve entegrasyon notlarıyla Automation ürün kaydıdır.

Teknik detayTeklif al →

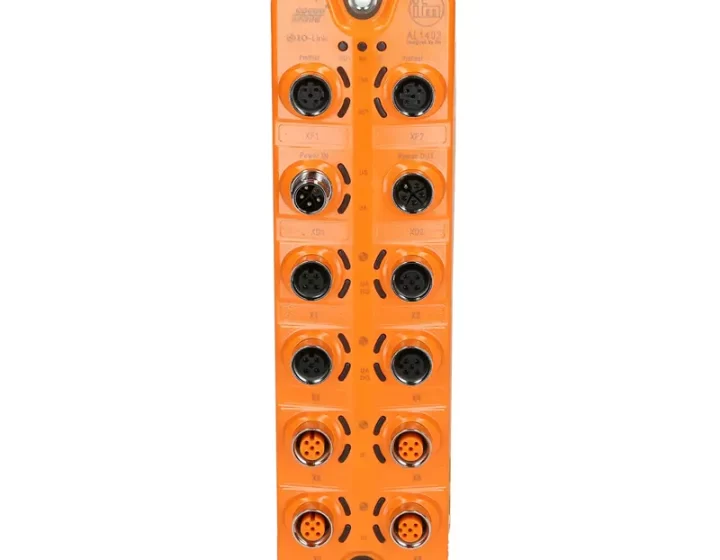

ifm ifm AL1402 – AL1402
