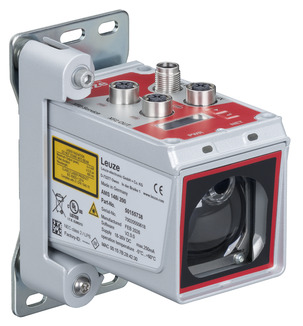

Leuze AMS 148i 200 BTA H (50155740) ürün görseli

Leuze resmî ürün medyası; kaynak dosyası 50155740 üretici koduyla eşleşir.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Leuze AMS 148i 200 BTA H Optik konum sensörü

Leuze AMS 148i 200 BTA H (50155740), optik konum sensörü. Seri: AMS 100i; Uygulama: Galvanik tesislerin konumlandırılması Kayar platform ve transfer araçlarının konumlandırılması Vinçlerin / portal vinçlerinin çarpışma emniyeti Yüksek raflı depolama cihazının konumlandırılması; Sipariş hatırlatması: Yansıtıcı bant ayrı sipariş edilmelidir.

Model / referans: AMS 148i 200 BTA H
Sipariş kodu: 50155740
Üretici: Leuze electronic

Teknik veri kontrolü: 2026-10-05

Bu ürün için güncel teklif alın.

Adet ve uygulamanıza göre fiyat, termin ve uygunluk değerlendirmesi.

Teklif iste WhatsApp

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Leuze AMS 148i 200 BTA H Optik konum sensörü Model: AMS 148i 200 BTA H Sipariş kodu: 50155740 Ürün bağlantısı: https://automation.com.tr/urunler/leuze-ams-148i-200-bta-h-50155740/

Tam ürün bilgisini görüntüle

AUTOMATION | Ürün talebi
Leuze AMS 148i 200 BTA H Optik konum sensörü
https://automation.com.tr/urunler/leuze-ams-148i-200-bta-h-50155740/
Marka: Leuze
Model: AMS 148i 200 BTA H
Sipariş kodu / MPN: 50155740
Üretici: Leuze electronic
Seri: AMS 100i
Ürün grubu: Ölçüm Sensörleri, Optik Mesafe Sensörleri, Sensörler
Ürün görseli: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50155740-main.jpg
Adet / uygulama: [lütfen belirtin]

ÜRÜN AÇIKLAMASI
Optik konum sensörü | 50155740
Leuze AMS 148i 200 BTA H (50155740), optik konum sensörü. Seri: AMS 100i; Uygulama: Galvanik tesislerin konumlandırılması Kayar platform ve transfer araçlarının konumlandırılması Vinçlerin / portal vinçlerinin çarpışma emniyeti Yüksek raflı depolama cihazının konumlandırılması; Sipariş hatırlatması: Yansıtıcı bant ayrı sipariş edilmelidir.
Teknik özellikler
Temel veriler
Seri | AMS 100i |
Uygulama | Galvanik tesislerin konumlandırılması Kayar platform ve transfer araçlarının konumlandırılması Vinçlerin / portal vinçlerinin çarpışma emniyeti Yüksek raflı depolama cihazının konumlandırılması |
Sipariş hatırlatması | Yansıtıcı bant ayrı sipariş edilmelidir |
Özel versiyon
Özel versiyon | Isıtma |
Karakteristik parametreler
MTTF | 27 Yıllar |
Optik veriler
Işık kaynağı | Lazer, Kırmızı |
Dalga boyu | 660 nm |
Lazer sınıfı | 2, IEC/EN 60825-1:2014 |
Maks. lazer gücü | 0,004 W |
Gönderme sinyali şekli | modüle |
Darbe süresi | 0,8 µs |
Işık spotu büyüklüğü [sensör mesafesinde] | 160 mm [200.000 mm] |
Işık spotu geometri türü | Yuvarlak |
Ölçüm verileri
Ölçüm aralığı | 100 ... 40.000 mm |
Çözünürlük | 0,001 ... 10 mm |
Doğruluk | 2 mm, +/- |
Üretilebilirlik (1 Sigma) | 0,25 mm, (200.000 mm'ye kadar ölçüm aralığında) |
Ölçüm değerinin çıkışı | 1 ms |
Sıcaklık kayması, mutlak (mm/10K) | ≤ 1 mm/10K |
Travers oranı maks. | 10 m/s |
Elektrik verileri
Koruma devresi | Veri yok |
Besleme gerilimi U B | 18 ... 30 V, DC |
Akım tüketimi, maks. | 500 mA, 24 V DC'de |
Güç verileri
Besleme gerilimi U B | 18 ... 30 V, DC |
Akım tüketimi, maks. | 500 mA, 24 V DC'de |
Zaman davranışı
Tepki verme süresi | 8 ms |
Arayüz
Tür | PROFINET |
Bağlantı
Bağlantı sayısı | 4 Adet |
İşlev | PROFINET BUS OUT |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | XF2 OUT |
Vida dişi büyüklüğü | M12 |
Tip | dişi |
Malzeme | Metal |
Kutup sayısı | 4 kutuplu |
Kodlama | D kodlu |
Bağlantı 1
İşlev | Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | XD1 PWR |
Vida dişi büyüklüğü | M12 |
Tip | erkek |
Malzeme | Metal |
Kutup sayısı | 5 kutuplu |
Kodlama | A kodlu |
Bağlantı 2
İşlev | Bakım arayüzü EtherNet TCP/IP, UDP |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | XF0 SERVICE |
Vida dişi büyüklüğü | M12 |
Tip | dişi |
Kutup sayısı | 4 kutuplu |
Kodlama | D kodlu |
Bağlantı 3
İşlev | PROFINET BUS IN |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | XF1 IN |
Vida dişi büyüklüğü | M12 |
Tip | dişi |
Kutup sayısı | 4 kutuplu |
Kodlama | D kodlu |
Bağlantı 4
İşlev | PROFINET BUS OUT |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | XF2 OUT |
Vida dişi büyüklüğü | M12 |
Tip | dişi |
Kutup sayısı | 4 kutuplu |
Kodlama | D kodlu |
Mekanik bilgiler
Ölçü (G x Y x U) | 70 mm x 139 mm x 118 mm |
Malzeme gövde | Metal |
Metal gövde | Alüminyum baskı döküm |
Malzeme lens kapağı | Cam |
Net ağırlık | 1.100 g |
Gövde rengi | Kırmızı gri |
Montaj braketi türü | Geçiş montaj braketi |
Kumanda ve gösterge
Gösterge türü | LC ekranı LED |
LED sayısı | 2 Adet |
Kumanda elemanları | Folyo klavye |
Çevresel veriler
Ortam sıcaklığı işletim | -30 ... 60 °C |
Ortam sıcaklığı depolama | -30 ... 70 °C |
Relative Luftfeuchtigkeit (nicht kondensierend) | 90 % |
Sertifikalar
Koruma sınıfı | IP 65 |
Güvenlik sınıfı | III |
Sertifikasyonlar | UL |
Sınıflandırma
Gümrük taife numarası | 90318020 |
ECLASS 5.1.4 | 27270801 |
ECLASS 8.0 | 27270801 |
ECLASS 9.0 | 27270801 |
ECLASS 10.0 | 27270801 |
ECLASS 11.0 | 27270801 |
ECLASS 12.0 | 27270916 |
ECLASS 13.0 | 27270916 |
ECLASS 14.0 | 27270916 |
ECLASS 15.0 | 27270916 |
ECLASS 16.0 | 27270916 |
ETIM 5.0 | EC001825 |
ETIM 6.0 | EC001825 |
ETIM 7.0 | EC001825 |
ETIM 8.0 | EC001825 |
ETIM 9.0 | EC001825 |
ETIM 10.0 | EC001825 |
UNSPSC 26.08 | 39121528 |
Uygulama ve ürün seçimi
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Montaj ve devreye alma
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Automation mühendislik ve teknik destek
Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.
Teknik kaynak: Leuze 50155740 resmî ürün kaydı.

Temel veriler
Seri: AMS 100i
Uygulama: Galvanik tesislerin konumlandırılması Kayar platform ve transfer araçlarının konumlandırılması Vinçlerin / portal vinçlerinin çarpışma emniyeti Yüksek raflı depolama cihazının konumlandırılması
Sipariş hatırlatması: Yansıtıcı bant ayrı sipariş edilmelidir

Özel versiyon
Özel versiyon: Isıtma

Karakteristik parametreler
MTTF: 27 Yıllar

Optik veriler
Işık kaynağı: Lazer, Kırmızı
Dalga boyu: 660 nm
Lazer sınıfı: 2, IEC/EN 60825-1:2014
Maks. lazer gücü: 0,004 W
Gönderme sinyali şekli: modüle
Darbe süresi: 0,8 µs
Işık spotu büyüklüğü [sensör mesafesinde]: 160 mm [200.000 mm]
Işık spotu geometri türü: Yuvarlak

Ölçüm verileri
Ölçüm aralığı: 100 ... 40.000 mm
Çözünürlük: 0,001 ... 10 mm
Doğruluk: 2 mm, +/-
Üretilebilirlik (1 Sigma): 0,25 mm, (200.000 mm'ye kadar ölçüm aralığında)
Ölçüm değerinin çıkışı: 1 ms
Sıcaklık kayması, mutlak (mm/10K): ≤ 1 mm/10K
Travers oranı maks.: 10 m/s

Elektrik verileri
Koruma devresi: Veri yok
Besleme gerilimi U B: 18 ... 30 V, DC
Akım tüketimi, maks.: 500 mA, 24 V DC'de

Zaman davranışı
Tepki verme süresi: 8 ms

Arayüz
Tür: PROFINET

Bağlantı
Bağlantı sayısı: 4 Adet
İşlev: PROFINET BUS OUT
Bağlantı türü: Yuvarlak konnektör
Cihazdaki adı: XF2 OUT
Vida dişi büyüklüğü: M12
Tip: dişi
Malzeme: Metal
Kutup sayısı: 4 kutuplu
Kodlama: D kodlu

Bağlantı 1
İşlev: Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ
Cihazdaki adı: XD1 PWR
Tip: erkek
Kutup sayısı: 5 kutuplu
Kodlama: A kodlu

Bağlantı 2
İşlev: Bakım arayüzü EtherNet TCP/IP, UDP
Cihazdaki adı: XF0 SERVICE

Bağlantı 3
İşlev: PROFINET BUS IN
Cihazdaki adı: XF1 IN

Mekanik bilgiler
Ölçü (G x Y x U): 70 mm x 139 mm x 118 mm
Malzeme gövde: Metal
Metal gövde: Alüminyum baskı döküm
Malzeme lens kapağı: Cam
Net ağırlık: 1.100 g
Gövde rengi: Kırmızı gri
Montaj braketi türü: Geçiş montaj braketi

Kumanda ve gösterge
Gösterge türü: LC ekranı LED
LED sayısı: 2 Adet
Kumanda elemanları: Folyo klavye

Çevresel veriler
Ortam sıcaklığı işletim: -30 ... 60 °C
Ortam sıcaklığı depolama: -30 ... 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend): 90 %

Sertifikalar
Koruma sınıfı: IP 65
Güvenlik sınıfı: III
Sertifikasyonlar: UL

Sınıflandırma
Gümrük taife numarası: 90318020
ECLASS 5.1.4: 27270801
ECLASS 8.0: 27270801
ECLASS 9.0: 27270801
ECLASS 10.0: 27270801
ECLASS 11.0: 27270801
ECLASS 12.0: 27270916
ECLASS 13.0: 27270916
ECLASS 14.0: 27270916
ECLASS 15.0: 27270916
ECLASS 16.0: 27270916
ETIM 5.0: EC001825
ETIM 6.0: EC001825
ETIM 7.0: EC001825
ETIM 8.0: EC001825
ETIM 9.0: EC001825
ETIM 10.0: EC001825
UNSPSC 26.08: 39121528

Diğer teknik bilgiler
Sipariş kodu: 50155740
Tam model: AMS 148i 200 BTA H
Güç verileri - Besleme gerilimi U B: 18 ... 30 V, DC
Güç verileri - Akım tüketimi, maks.: 500 mA, 24 V DC'de
Bağlantı 1 - İşlev: Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ
Bağlantı 1 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 1 - Cihazdaki adı: XD1 PWR
Bağlantı 1 - Vida dişi büyüklüğü: M12
Bağlantı 1 - Tip: erkek
Bağlantı 1 - Malzeme: Metal
Bağlantı 1 - Kutup sayısı: 5 kutuplu
Bağlantı 1 - Kodlama: A kodlu
Bağlantı 2 - İşlev: Bakım arayüzü EtherNet TCP/IP, UDP
Bağlantı 2 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 2 - Cihazdaki adı: XF0 SERVICE
Bağlantı 2 - Vida dişi büyüklüğü: M12
Bağlantı 2 - Tip: dişi
Bağlantı 2 - Kutup sayısı: 4 kutuplu
Bağlantı 2 - Kodlama: D kodlu
Bağlantı 3 - İşlev: PROFINET BUS IN
Bağlantı 3 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 3 - Cihazdaki adı: XF1 IN
Bağlantı 3 - Vida dişi büyüklüğü: M12
Bağlantı 3 - Tip: dişi
Bağlantı 3 - Kutup sayısı: 4 kutuplu
Bağlantı 3 - Kodlama: D kodlu
Bağlantı 4 - İşlev: PROFINET BUS OUT
Bağlantı 4 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 4 - Cihazdaki adı: XF2 OUT
Bağlantı 4 - Vida dişi büyüklüğü: M12
Bağlantı 4 - Tip: dişi
Bağlantı 4 - Kutup sayısı: 4 kutuplu
Bağlantı 4 - Kodlama: D kodlu

Uygulamalar
Mesafe ölçümü · Konumlandırma ve seviye kontrolü

Seçim kriterleri
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir. · Siparişte AMS 148i 200 BTA H modeli ile 50155740 üretici kodunu birlikte kullanın.

Kurulum notları
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır. · Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır. · Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir. · Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar
model: AMS 138i 200 BTA H · Üretici sipariş kodu / MPN: 50155775 · difference: Üretilebilirlik (1 Sigma): 0,25 mm, (200.000 mm'ye kadar ölçüm aralığında) yerine 0,2 mm, (200.000 mm'ye kadar ölçüm aralığında). Akım tüketimi, maks.: 500 mA, 24 V DC'de yerine 250 mA. Güç verileri - Akım tüketimi, maks.: 500 mA, 24 V DC'de yerine 250 mA. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/ams-138i-200-bta-h/50155775 · model: AMS 138i 200 BTA · Üretici sipariş kodu / MPN: 50155774 · difference: Üretilebilirlik (1 Sigma): 0,25 mm, (200.000 mm'ye kadar ölçüm aralığında) yerine 0,2 mm, (200.000 mm'ye kadar ölçüm aralığında). Akım tüketimi, maks.: 500 mA, 24 V DC'de yerine 250 mA. Güç verileri - Akım tüketimi, maks.: 500 mA, 24 V DC'de yerine 250 mA. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/ams-138i-200-bta/50155774

Aksesuarlar
name: Uygulamaya uygun bağlantı ve montaj aksesuarı · selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürünler
model: AMS 138i 200 BTA H · Üretici sipariş kodu / MPN: 50155775 · url: https://automation.com.tr/urunler/leuze-ams-138i-200-bta-h-50155775/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir. · model: AMS 138i 200 BTA · Üretici sipariş kodu / MPN: 50155774 · url: https://automation.com.tr/urunler/leuze-ams-138i-200-bta-50155774/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Alternatif değerlendirmesi
Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Bu ürünün tam sipariş kodu nedir?, Leuze AMS 148i 200 BTA H modelinin üretici sipariş kodu 50155740 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?, Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?, Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

DOKÜMANLAR
Leuze AMS 148i 200 BTA H | 50155740 | TR/EN: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50155740-automation-teknik-foy.pdf
Leuze resmî teknik föyü - Türkçe: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/73/$v10/DS_AMS-148i-200-BTA-H_tur_50155740.pdf
Leuze official data sheet - English: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/87/$v9/DS_AMS-148i-200-BTA-H_eng_50155740.pdf

Teknik veri kontrolü: 2026-10-05

Bu ürün için fiyat, termin ve teknik uygunluk bilgisi rica ediyorum.

Teknik dokümanları görüntüle (3) ↓

Ürüne genel bakış

Ürün açıklaması ve kullanım kapsamı bir arada.

Detaylı ürün açıklamasını oku

Optik konum sensörü | 50155740

Teknik özellikler

Temel veriler

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Özel versiyon

Özel versiyon	Isıtma

Karakteristik parametreler

MTTF	27 Yıllar

Optik veriler

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Ölçüm verileri

Ölçüm aralığı	100 … 40.000 mm
Çözünürlük	0,001 … 10 mm
Doğruluk	2 mm, +/-
Üretilebilirlik (1 Sigma)	0,25 mm, (200.000 mm'ye kadar ölçüm aralığında)
Ölçüm değerinin çıkışı	1 ms
Sıcaklık kayması, mutlak (mm/10K)	≤ 1 mm/10K
Travers oranı maks.	10 m/s

Elektrik verileri

Koruma devresi	Veri yok
Besleme gerilimi U B	18 … 30 V, DC
Akım tüketimi, maks.	500 mA, 24 V DC'de

Güç verileri

Besleme gerilimi U B	18 … 30 V, DC
Akım tüketimi, maks.	500 mA, 24 V DC'de

Zaman davranışı

Tepki verme süresi	8 ms

Arayüz

Tür	PROFINET

Çevresel veriler

Ortam sıcaklığı işletim	-30 … 60 °C
Ortam sıcaklığı depolama	-30 … 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)	90 %

Sertifikalar

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Sınıflandırma

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Uygulama ve ürün seçimi

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Montaj ve devreye alma

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.

Bakım

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.

Automation mühendislik ve teknik destek

Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.

Teknik kaynak: Leuze 50155740 resmî ürün kaydı.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Temel veriler

Temel veriler
Seri	AMS 100i
Uygulama	Galvanik tesislerin konumlandırılması Kayar platform ve transfer araçlarının konumlandırılması Vinçlerin / portal vinçlerinin çarpışma emniyeti Yüksek raflı depolama cihazının konumlandırılması
Sipariş hatırlatması	Yansıtıcı bant ayrı sipariş edilmelidir

Özel versiyon

Özel versiyon
Özel versiyon	Isıtma

Karakteristik parametreler

Karakteristik parametreler
MTTF	27 Yıllar

Optik veriler

Optik veriler
Işık kaynağı	Lazer, Kırmızı
Dalga boyu	660 nm
Lazer sınıfı	2, IEC/EN 60825-1:2014
Maks. lazer gücü	0,004 W
Gönderme sinyali şekli	modüle
Darbe süresi	0,8 µs
Işık spotu büyüklüğü [sensör mesafesinde]	160 mm [200.000 mm]
Işık spotu geometri türü	Yuvarlak

Ölçüm verileri

Ölçüm verileri
Ölçüm aralığı	100 ... 40.000 mm
Çözünürlük	0,001 ... 10 mm
Doğruluk	2 mm, +/-
Üretilebilirlik (1 Sigma)	0,25 mm, (200.000 mm'ye kadar ölçüm aralığında)
Ölçüm değerinin çıkışı	1 ms
Sıcaklık kayması, mutlak (mm/10K)	≤ 1 mm/10K
Travers oranı maks.	10 m/s

Elektrik verileri

Elektrik verileri
Koruma devresi	Veri yok
Besleme gerilimi U B	18 ... 30 V, DC
Akım tüketimi, maks.	500 mA, 24 V DC'de

Zaman davranışı

Zaman davranışı
Tepki verme süresi	8 ms

Arayüz

Arayüz
Tür	PROFINET

Bağlantı

Bağlantı
Bağlantı sayısı	4 Adet
İşlev	PROFINET BUS OUT
Bağlantı türü	Yuvarlak konnektör
Cihazdaki adı	XF2 OUT
Vida dişi büyüklüğü	M12
Tip	dişi
Malzeme	Metal
Kutup sayısı	4 kutuplu
Kodlama	D kodlu

Bağlantı 1

Bağlantı 1
İşlev	Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ
Cihazdaki adı	XD1 PWR
Tip	erkek
Kutup sayısı	5 kutuplu
Kodlama	A kodlu

Bağlantı 2

Bağlantı 2
İşlev	Bakım arayüzü EtherNet TCP/IP, UDP
Cihazdaki adı	XF0 SERVICE

Bağlantı 3

Bağlantı 3
İşlev	PROFINET BUS IN
Cihazdaki adı	XF1 IN

Mekanik bilgiler

Mekanik bilgiler
Ölçü (G x Y x U)	70 mm x 139 mm x 118 mm
Malzeme gövde	Metal
Metal gövde	Alüminyum baskı döküm
Malzeme lens kapağı	Cam
Net ağırlık	1.100 g
Gövde rengi	Kırmızı gri
Montaj braketi türü	Geçiş montaj braketi

Kumanda ve gösterge

Kumanda ve gösterge
Gösterge türü	LC ekranı LED
LED sayısı	2 Adet
Kumanda elemanları	Folyo klavye

Çevresel veriler

Çevresel veriler
Ortam sıcaklığı işletim	-30 ... 60 °C
Ortam sıcaklığı depolama	-30 ... 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)	90 %

Sertifikalar

Sertifikalar
Koruma sınıfı	IP 65
Güvenlik sınıfı	III
Sertifikasyonlar	UL

Sınıflandırma

Sınıflandırma
Gümrük taife numarası	90318020
ECLASS 5.1.4	27270801
ECLASS 8.0	27270801
ECLASS 9.0	27270801
ECLASS 10.0	27270801
ECLASS 11.0	27270801
ECLASS 12.0	27270916
ECLASS 13.0	27270916
ECLASS 14.0	27270916
ECLASS 15.0	27270916
ECLASS 16.0	27270916
ETIM 5.0	EC001825
ETIM 6.0	EC001825
ETIM 7.0	EC001825
ETIM 8.0	EC001825
ETIM 9.0	EC001825
ETIM 10.0	EC001825
UNSPSC 26.08	39121528

Diğer teknik bilgiler

Diğer teknik bilgiler
Sipariş kodu	50155740
Tam model	AMS 148i 200 BTA H
Güç verileri - Besleme gerilimi U B	18 ... 30 V, DC
Güç verileri - Akım tüketimi, maks.	500 mA, 24 V DC'de
Bağlantı 1 - İşlev	Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ
Bağlantı 1 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 1 - Cihazdaki adı	XD1 PWR
Bağlantı 1 - Vida dişi büyüklüğü	M12
Bağlantı 1 - Tip	erkek
Bağlantı 1 - Malzeme	Metal
Bağlantı 1 - Kutup sayısı	5 kutuplu
Bağlantı 1 - Kodlama	A kodlu
Bağlantı 2 - İşlev	Bakım arayüzü EtherNet TCP/IP, UDP
Bağlantı 2 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 2 - Cihazdaki adı	XF0 SERVICE
Bağlantı 2 - Vida dişi büyüklüğü	M12
Bağlantı 2 - Tip	dişi
Bağlantı 2 - Kutup sayısı	4 kutuplu
Bağlantı 2 - Kodlama	D kodlu
Bağlantı 3 - İşlev	PROFINET BUS IN
Bağlantı 3 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 3 - Cihazdaki adı	XF1 IN
Bağlantı 3 - Vida dişi büyüklüğü	M12
Bağlantı 3 - Tip	dişi
Bağlantı 3 - Kutup sayısı	4 kutuplu
Bağlantı 3 - Kodlama	D kodlu
Bağlantı 4 - İşlev	PROFINET BUS OUT
Bağlantı 4 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 4 - Cihazdaki adı	XF2 OUT
Bağlantı 4 - Vida dişi büyüklüğü	M12
Bağlantı 4 - Tip	dişi
Bağlantı 4 - Kutup sayısı	4 kutuplu
Bağlantı 4 - Kodlama	D kodlu

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

Mesafe ölçümü
Konumlandırma ve seviye kontrolü

Seçim kriterleri

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Siparişte AMS 148i 200 BTA H modeli ile 50155740 üretici kodunu birlikte kullanın.

Montaj notları

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım / servis

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar / opsiyonlar

AMS 138i 200 BTA H
Sipariş kodu: 50155775
Üretilebilirlik (1 Sigma): 0,25 mm, (200.000 mm'ye kadar ölçüm aralığında) yerine 0,2 mm, (200.000 mm'ye kadar ölçüm aralığında). Akım tüketimi, maks.: 500 mA, 24 V DC'de yerine 250 mA. Güç verileri - Akım tüketimi, maks.: 500 mA, 24 V DC'de yerine 250 mA. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗
AMS 138i 200 BTA
Sipariş kodu: 50155774
Üretilebilirlik (1 Sigma): 0,25 mm, (200.000 mm'ye kadar ölçüm aralığında) yerine 0,2 mm, (200.000 mm'ye kadar ölçüm aralığında). Akım tüketimi, maks.: 500 mA, 24 V DC'de yerine 250 mA. Güç verileri - Akım tüketimi, maks.: 500 mA, 24 V DC'de yerine 250 mA. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗

Aksesuarlar ve uyumluluk

Uygulamaya uygun bağlantı ve montaj aksesuarı
selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürün referansları

AMS 138i 200 BTA H
Sipariş kodu: 50155775
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.
AMS 138i 200 BTA
Sipariş kodu: 50155774
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Muadil / alternatif değerlendirme

Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Leuze AMS 148i 200 BTA H | 50155740 | TR/ENAutomation Teknik Föyü Leuze resmî teknik föyü - TürkçeÜretici teknik belge erişimi Leuze official data sheet - EnglishÜretici teknik belge erişimi

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Leuze AMS 148i 200 BTA H modelinin üretici sipariş kodu 50155740 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

İlgili sektörler ve teknik etiketler

Sektörler

Depolama İntralojistik Makine İmalatı

Nitelikler

AMS 100i Galvanik tesislerin konumlandırılması Kayar platform ve transfer araçlarının konumlandırılması Vinçlerin / portal vinçlerinin çarpışma emniyeti Yüksek raflı depolama cihazının konumlandırılması Isıtma Yansıtıcı bant ayrı sipariş edilmelidir

Etiketler

50155740 AMS 100i AMS 148i 200 BTA H Leuze Optik konum sensörü

Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.

TEKNİK TEKLİF

Bu ürün için birlikte ilerleyelim.

Ürün bilgisi forma otomatik eklenir. Adet, uygulama ve ihtiyaç zamanını paylaşmanız yeterli.

Teklif alınacak ürün Leuze AMS 148i 200 BTA H Optik konum sensörü · AMS 148i 200 BTA H

Ad Soyad * Firma E-posta Telefon / WhatsApp * Ülke / Şehir Adet Aciliyet Uygulama / Açıklama Dosya / FotoğrafPDF / JPG / PNG / WebP · max 5 MB

AMS 148i 200 BTA HTeklif iste ↗

Leuze AMS 148i 200 BTA H Optik konum sensörü

Ürüne genel bakış

Optik konum sensörü | 50155740
