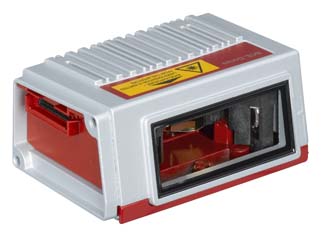

Leuze BCL 338i SL 102 D H F007 (50141833) ürün görseli

Leuze resmî ürün medyası; kaynak dosyası 50141833 üretici koduyla eşleşir.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Leuze BCL 338i SL 102 D H F007 Sabit barkod okuyucusu

Leuze BCL 338i SL 102 D H F007 (50141833), sabit barkod okuyucusu. Seri: BCL 300i; İşlevler: AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması; Kod türleri okunabilir: 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC.

Model / referans: BCL 338i SL 102 D H F007
Sipariş kodu: 50141833
Üretici: Leuze electronic

Teknik veri kontrolü: 2026-10-06

Bu ürün için güncel teklif alın.

Adet ve uygulamanıza göre fiyat, termin ve uygunluk değerlendirmesi.

Teklif iste WhatsApp

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Leuze BCL 338i SL 102 D H F007 Sabit barkod okuyucusu Model: BCL 338i SL 102 D H F007 Sipariş kodu: 50141833 Ürün bağlantısı: https://automation.com.tr/urunler/leuze-bcl-338i-sl-102-d-h-f007-50141833/

Tam ürün bilgisini görüntüle

AUTOMATION | Ürün talebi
Leuze BCL 338i SL 102 D H F007 Sabit barkod okuyucusu
https://automation.com.tr/urunler/leuze-bcl-338i-sl-102-d-h-f007-50141833/
Marka: Leuze
Model: BCL 338i SL 102 D H F007
Sipariş kodu / MPN: 50141833
Üretici: Leuze electronic
Seri: BCL 300i
Ürün grubu: 1D Barkod Okuyucular, Tanımlama
Ürün görseli: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50141833-main.jpg
Adet / uygulama: [lütfen belirtin]

ÜRÜN AÇIKLAMASI
Sabit barkod okuyucusu | 50141833
Leuze BCL 338i SL 102 D H F007 (50141833), sabit barkod okuyucusu. Seri: BCL 300i; İşlevler: AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması; Kod türleri okunabilir: 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC.
Teknik özellikler
Temel veriler
Seri | BCL 300i |
İşlevler
İşlevler | AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması |
Okuma verileri
Kod türleri okunabilir | 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC |
Tarama hızı, tipik | 1.000 scans/s |
Okuma kapısı başına barkodlar, maks. sayı | 64 Adet |
Optik veriler
Okuma mesafesi | 100 ... 700 mm |
Işık kaynağı | Lazer, Kırmızı |
Dalga boyu | 655 nm |
Lazer sınıfı | 1, IEC/EN 60825-1:2014 |
Modül boyutu | 0,35 ... 0,8 mm |
Okuma tekniği | Çizgi tarayıcısı |
Işın yansıtma | dönen poligon çarkı üzerinden |
Işın demeti çıkışı | önde |
Elektrik verileri
Besleme gerilimi U B | 18 ... 30 V, DC |
Güç tüketimi, maks. | 27 W |
Giriş/çıkış sayısı seçilebilir | 2 Adet |
Giriş akımı, maks. | 8 mA |
Güç verileri
Besleme gerilimi U B | 18 ... 30 V, DC |
Güç tüketimi, maks. | 27 W |
Girişler/çıkışlar seçilebilir
Giriş/çıkış sayısı seçilebilir | 2 Adet |
Giriş akımı, maks. | 8 mA |
Arayüz
Tür | EtherCAT |
İşlev | Proses |
Transfer protokolü | EtherCAT, CoE ve EoE |
EtherCAT
İşlev | Proses |
Transfer protokolü | EtherCAT, CoE ve EoE |
Arayüz bakım
Tür | USB 2.0 |
İşlev | Bakım Yazılım üzerinden konfigürasyon/parametrelendirme |
USB
İşlev | Bakım Yazılım üzerinden konfigürasyon/parametrelendirme |
Bağlantı
Bağlantı sayısı | 1 Adet |
İşlev | BUS IN BUS ÇIKIŞ Bakım arayüzü Cihaz bağlantısı PWR / SW GİRİŞ / ÇIKIŞ Veri arayüzü |
Bağlantı türü | Konnektör çubuğu, Cihazın devreye alınması için mutlaka bir bağlantı ünitesinin kullanılması gerekmektedir. |
Kutup sayısı | 32 kutuplu |
Tip | erkek |
Bağlantı 1
İşlev | BUS IN BUS ÇIKIŞ Bakım arayüzü Cihaz bağlantısı PWR / SW GİRİŞ / ÇIKIŞ Veri arayüzü |
Bağlantı türü | Konnektör çubuğu, Cihazın devreye alınması için mutlaka bir bağlantı ünitesinin kullanılması gerekmektedir. |
Kutup sayısı | 32 kutuplu |
Tip | erkek |
Mekanik bilgiler
Yapı şekli | Kübik |
Ölçü (G x Y x U) | 95 mm x 44 mm x 68 mm |
Malzeme gövde | Metal |
Metal gövde | Alüminyum baskı döküm |
Malzeme lens kapağı | Cam |
Net ağırlık | 290 g |
Gövde rengi | Kırmızı gümüş |
Montaj braketi türü | Kurtağzı somunlar Montaj braketi arka taraf opsiyonel montaj ünitesi üzerinden |
Kumanda ve gösterge
Gösterge türü | LED Monokrom grafik ekran 128 x 32 piksel |
LED sayısı | 2 Adet |
Konfigürasyon/parametrelendirme türü | Web tarayıcısı üzerinden |
Kumanda elemanları | Tuşlar |
Çevresel veriler
Ortam sıcaklığı işletim | -35 ... 40 °C |
Ortam sıcaklığı depolama | -20 ... 70 °C |
Relative Luftfeuchtigkeit (nicht kondensierend) | 0 ... 90 % |
Sertifikalar
Koruma sınıfı | IP 65 |
Güvenlik sınıfı | III |
Sertifikasyonlar | c UL US |
Standarda göre kontrol yöntemi EMV | EN 55022 EN 61000-4-2, -3, -4, -6 |
Standarda göre kontrol yöntemi darbe | IEC 60068-2-27, Test Ea |
Standarda göre kontrol yöntemi sabit darbe | IEC 60068-2-29, Test Eb |
Standarda göre kontrol yöntemi titreşim | IEC 60068-2-6, Test Fc |
Sınıflandırma
Gümrük taife numarası | 84719000 |
ECLASS 5.1.4 | 27280102 |
ECLASS 8.0 | 27280102 |
ECLASS 9.0 | 27280102 |
ECLASS 10.0 | 27280102 |
ECLASS 11.0 | 27280102 |
ECLASS 12.0 | 27280102 |
ECLASS 13.0 | 27280102 |
ECLASS 14.0 | 27280102 |
ECLASS 15.0 | 27280102 |
ECLASS 16.0 | 27280102 |
ETIM 5.0 | EC002550 |
ETIM 6.0 | EC002550 |
ETIM 7.0 | EC002550 |
ETIM 8.0 | EC002550 |
ETIM 9.0 | EC002550 |
ETIM 10.0 | EC002550 |
UNSPSC 26.08 | 43211701 |
Uygulama ve ürün seçimi
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Montaj ve devreye alma
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Automation mühendislik ve teknik destek
Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.
Teknik kaynak: Leuze 50141833 resmî ürün kaydı.

Temel veriler
Seri: BCL 300i

İşlevler
İşlevler: AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması

Okuma verileri
Kod türleri okunabilir: 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC
Tarama hızı, tipik: 1.000 scans/s
Okuma kapısı başına barkodlar, maks. sayı: 64 Adet

Optik veriler
Okuma mesafesi: 100 ... 700 mm
Işık kaynağı: Lazer, Kırmızı
Dalga boyu: 655 nm
Lazer sınıfı: 1, IEC/EN 60825-1:2014
Modül boyutu: 0,35 ... 0,8 mm
Okuma tekniği: Çizgi tarayıcısı
Işın yansıtma: dönen poligon çarkı üzerinden
Işın demeti çıkışı: önde

Elektrik verileri
Besleme gerilimi U B: 18 ... 30 V, DC
Güç tüketimi, maks.: 27 W
Giriş/çıkış sayısı seçilebilir: 2 Adet
Giriş akımı, maks.: 8 mA

Arayüz
Tür: EtherCAT
İşlev: Proses
Transfer protokolü: EtherCAT, CoE ve EoE

Arayüz bakım
Tür: USB 2.0
İşlev: Bakım Yazılım üzerinden konfigürasyon/parametrelendirme

Bağlantı
Bağlantı sayısı: 1 Adet
İşlev: BUS IN BUS ÇIKIŞ Bakım arayüzü Cihaz bağlantısı PWR / SW GİRİŞ / ÇIKIŞ Veri arayüzü
Bağlantı türü: Konnektör çubuğu, Cihazın devreye alınması için mutlaka bir bağlantı ünitesinin kullanılması gerekmektedir.
Kutup sayısı: 32 kutuplu
Tip: erkek

Mekanik bilgiler
Yapı şekli: Kübik
Ölçü (G x Y x U): 95 mm x 44 mm x 68 mm
Malzeme gövde: Metal
Metal gövde: Alüminyum baskı döküm
Malzeme lens kapağı: Cam
Net ağırlık: 290 g
Gövde rengi: Kırmızı gümüş
Montaj braketi türü: Kurtağzı somunlar Montaj braketi arka taraf opsiyonel montaj ünitesi üzerinden

Kumanda ve gösterge
Gösterge türü: LED Monokrom grafik ekran 128 x 32 piksel
LED sayısı: 2 Adet
Konfigürasyon/parametrelendirme türü: Web tarayıcısı üzerinden
Kumanda elemanları: Tuşlar

Çevresel veriler
Ortam sıcaklığı işletim: -35 ... 40 °C
Ortam sıcaklığı depolama: -20 ... 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend): 0 ... 90 %

Sertifikalar
Koruma sınıfı: IP 65
Güvenlik sınıfı: III
Sertifikasyonlar: c UL US
Standarda göre kontrol yöntemi EMV: EN 55022 EN 61000-4-2, -3, -4, -6
Standarda göre kontrol yöntemi darbe: IEC 60068-2-27, Test Ea
Standarda göre kontrol yöntemi sabit darbe: IEC 60068-2-29, Test Eb
Standarda göre kontrol yöntemi titreşim: IEC 60068-2-6, Test Fc

Sınıflandırma
Gümrük taife numarası: 84719000
ECLASS 5.1.4: 27280102
ECLASS 8.0: 27280102
ECLASS 9.0: 27280102
ECLASS 10.0: 27280102
ECLASS 11.0: 27280102
ECLASS 12.0: 27280102
ECLASS 13.0: 27280102
ECLASS 14.0: 27280102
ECLASS 15.0: 27280102
ECLASS 16.0: 27280102
ETIM 5.0: EC002550
ETIM 6.0: EC002550
ETIM 7.0: EC002550
ETIM 8.0: EC002550
ETIM 9.0: EC002550
ETIM 10.0: EC002550
UNSPSC 26.08: 43211701

Diğer teknik bilgiler
Sipariş kodu: 50141833
Tam model: BCL 338i SL 102 D H F007
Güç verileri - Besleme gerilimi U B: 18 ... 30 V, DC
Güç verileri - Güç tüketimi, maks.: 27 W
Girişler/çıkışlar seçilebilir - Giriş/çıkış sayısı seçilebilir: 2 Adet
Girişler/çıkışlar seçilebilir - Giriş akımı, maks.: 8 mA
EtherCAT - İşlev: Proses
EtherCAT - Transfer protokolü: EtherCAT, CoE ve EoE
Arayüz bakım - Tür: USB 2.0
Arayüz bakım - İşlev: Bakım Yazılım üzerinden konfigürasyon/parametrelendirme
USB - İşlev: Bakım Yazılım üzerinden konfigürasyon/parametrelendirme
Bağlantı - İşlev: BUS IN BUS ÇIKIŞ Bakım arayüzü Cihaz bağlantısı PWR / SW GİRİŞ / ÇIKIŞ Veri arayüzü
Bağlantı 1 - İşlev: BUS IN BUS ÇIKIŞ Bakım arayüzü Cihaz bağlantısı PWR / SW GİRİŞ / ÇIKIŞ Veri arayüzü
Bağlantı 1 - Bağlantı türü: Konnektör çubuğu, Cihazın devreye alınması için mutlaka bir bağlantı ünitesinin kullanılması gerekmektedir.
Bağlantı 1 - Kutup sayısı: 32 kutuplu
Bağlantı 1 - Tip: erkek

Uygulamalar
Barkod tanımlama · Ürün ve taşıyıcı izleme

Seçim kriterleri
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir. · Siparişte BCL 338i SL 102 D H F007 modeli ile 50141833 üretici kodunu birlikte kullanın.

Kurulum notları
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır. · Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır. · Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir. · Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar
model: BCL 338i R1 M 102 F007 · Üretici sipariş kodu / MPN: 50141835 · difference: İşlevler: AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması yerine AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması. Okuma mesafesi: 100 ... 700 mm yerine 60 ... 320 mm. Modül boyutu: 0,35 ... 0,8 mm yerine 0,2 ... 0,5 mm. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/bcl-338i-r1-m-102-f007/50141835 · model: BCL 338i R1 N 102 F007 · Üretici sipariş kodu / MPN: 50141834 · difference: İşlevler: AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması yerine AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması. Okuma mesafesi: 100 ... 700 mm yerine 50 ... 160 mm. Modül boyutu: 0,35 ... 0,8 mm yerine 0,127 ... 0,2 mm. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/bcl-338i-r1-n-102-f007/50141834

Aksesuarlar
name: Uygulamaya uygun bağlantı ve montaj aksesuarı · selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürünler
model: BCL 338i R1 M 102 F007 · Üretici sipariş kodu / MPN: 50141835 · url: https://automation.com.tr/urunler/leuze-bcl-338i-r1-m-102-f007-50141835/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir. · model: BCL 338i R1 N 102 F007 · Üretici sipariş kodu / MPN: 50141834 · url: https://automation.com.tr/urunler/leuze-bcl-338i-r1-n-102-f007-50141834/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Alternatif değerlendirmesi
Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Bu ürünün tam sipariş kodu nedir?, Leuze BCL 338i SL 102 D H F007 modelinin üretici sipariş kodu 50141833 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?, Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?, Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

DOKÜMANLAR
Leuze BCL 338i SL 102 D H F007 | 50141833 | TR/EN: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50141833-automation-teknik-foy.pdf
Leuze resmî teknik föyü - Türkçe: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/511/$v14/DS_BCL-338i-SL-102-D-H-F007_tur_50141833.pdf
Leuze official data sheet - English: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/71/$v17/DS_BCL-338i-SL-102-D-H-F007_eng_50141833.pdf

Teknik veri kontrolü: 2026-10-06

Bu ürün için fiyat, termin ve teknik uygunluk bilgisi rica ediyorum.

Teknik dokümanları görüntüle (3) ↓

1D Barkod Okuyucular Tanımlama

Ürüne genel bakış

Ürün açıklaması ve kullanım kapsamı bir arada.

Detaylı ürün açıklamasını oku

Sabit barkod okuyucusu | 50141833

Teknik özellikler

Temel veriler

Seri	BCL 300i

İşlevler

İşlevler	AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması

Okuma verileri

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Optik veriler

Okuma mesafesi	100 … 700 mm
Işık kaynağı	Lazer, Kırmızı
Dalga boyu	655 nm
Lazer sınıfı	1, IEC/EN 60825-1:2014
Modül boyutu	0,35 … 0,8 mm
Okuma tekniği	Çizgi tarayıcısı
Işın yansıtma	dönen poligon çarkı üzerinden
Işın demeti çıkışı	önde

Elektrik verileri

Besleme gerilimi U B	18 … 30 V, DC
Güç tüketimi, maks.	27 W
Giriş/çıkış sayısı seçilebilir	2 Adet
Giriş akımı, maks.	8 mA

Güç verileri

Besleme gerilimi U B	18 … 30 V, DC
Güç tüketimi, maks.	27 W

USB

İşlev	Bakım Yazılım üzerinden konfigürasyon/parametrelendirme

Bağlantı

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Bağlantı 1

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Mekanik bilgiler

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Kumanda ve gösterge

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Çevresel veriler

Ortam sıcaklığı işletim	-35 … 40 °C
Ortam sıcaklığı depolama	-20 … 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)	0 … 90 %

Sertifikalar

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Sınıflandırma

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Uygulama ve ürün seçimi

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Montaj ve devreye alma

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.

Bakım

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.

Automation mühendislik ve teknik destek

Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.

Teknik kaynak: Leuze 50141833 resmî ürün kaydı.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Temel veriler

Temel veriler
Seri	BCL 300i

İşlevler

İşlevler
İşlevler	AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması

Okuma verileri

Okuma verileri
Kod türleri okunabilir	2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC
Tarama hızı, tipik	1.000 scans/s
Okuma kapısı başına barkodlar, maks. sayı	64 Adet

Optik veriler

Optik veriler
Okuma mesafesi	100 ... 700 mm
Işık kaynağı	Lazer, Kırmızı
Dalga boyu	655 nm
Lazer sınıfı	1, IEC/EN 60825-1:2014
Modül boyutu	0,35 ... 0,8 mm
Okuma tekniği	Çizgi tarayıcısı
Işın yansıtma	dönen poligon çarkı üzerinden
Işın demeti çıkışı	önde

Elektrik verileri

Elektrik verileri
Besleme gerilimi U B	18 ... 30 V, DC
Güç tüketimi, maks.	27 W
Giriş/çıkış sayısı seçilebilir	2 Adet
Giriş akımı, maks.	8 mA

Arayüz

Arayüz
Tür	EtherCAT
İşlev	Proses
Transfer protokolü	EtherCAT, CoE ve EoE

Arayüz bakım

Arayüz bakım
Tür	USB 2.0
İşlev	Bakım Yazılım üzerinden konfigürasyon/parametrelendirme

Bağlantı

Bağlantı
Bağlantı sayısı	1 Adet
İşlev	BUS IN BUS ÇIKIŞ Bakım arayüzü Cihaz bağlantısı PWR / SW GİRİŞ / ÇIKIŞ Veri arayüzü
Bağlantı türü	Konnektör çubuğu, Cihazın devreye alınması için mutlaka bir bağlantı ünitesinin kullanılması gerekmektedir.
Kutup sayısı	32 kutuplu
Tip	erkek

Mekanik bilgiler

Mekanik bilgiler
Yapı şekli	Kübik
Ölçü (G x Y x U)	95 mm x 44 mm x 68 mm
Malzeme gövde	Metal
Metal gövde	Alüminyum baskı döküm
Malzeme lens kapağı	Cam
Net ağırlık	290 g
Gövde rengi	Kırmızı gümüş
Montaj braketi türü	Kurtağzı somunlar Montaj braketi arka taraf opsiyonel montaj ünitesi üzerinden

Kumanda ve gösterge

Kumanda ve gösterge
Gösterge türü	LED Monokrom grafik ekran 128 x 32 piksel
LED sayısı	2 Adet
Konfigürasyon/parametrelendirme türü	Web tarayıcısı üzerinden
Kumanda elemanları	Tuşlar

Çevresel veriler

Çevresel veriler
Ortam sıcaklığı işletim	-35 ... 40 °C
Ortam sıcaklığı depolama	-20 ... 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)	0 ... 90 %

Sertifikalar

Sertifikalar
Koruma sınıfı	IP 65
Güvenlik sınıfı	III
Sertifikasyonlar	c UL US
Standarda göre kontrol yöntemi EMV	EN 55022 EN 61000-4-2, -3, -4, -6
Standarda göre kontrol yöntemi darbe	IEC 60068-2-27, Test Ea
Standarda göre kontrol yöntemi sabit darbe	IEC 60068-2-29, Test Eb
Standarda göre kontrol yöntemi titreşim	IEC 60068-2-6, Test Fc

Sınıflandırma

Sınıflandırma
Gümrük taife numarası	84719000
ECLASS 5.1.4	27280102
ECLASS 8.0	27280102
ECLASS 9.0	27280102
ECLASS 10.0	27280102
ECLASS 11.0	27280102
ECLASS 12.0	27280102
ECLASS 13.0	27280102
ECLASS 14.0	27280102
ECLASS 15.0	27280102
ECLASS 16.0	27280102
ETIM 5.0	EC002550
ETIM 6.0	EC002550
ETIM 7.0	EC002550
ETIM 8.0	EC002550
ETIM 9.0	EC002550
ETIM 10.0	EC002550
UNSPSC 26.08	43211701

Diğer teknik bilgiler

Diğer teknik bilgiler
Sipariş kodu	50141833
Tam model	BCL 338i SL 102 D H F007
Güç verileri - Besleme gerilimi U B	18 ... 30 V, DC
Güç verileri - Güç tüketimi, maks.	27 W
Girişler/çıkışlar seçilebilir - Giriş/çıkış sayısı seçilebilir	2 Adet
Girişler/çıkışlar seçilebilir - Giriş akımı, maks.	8 mA
EtherCAT - İşlev	Proses
EtherCAT - Transfer protokolü	EtherCAT, CoE ve EoE
Arayüz bakım - Tür	USB 2.0
Arayüz bakım - İşlev	Bakım Yazılım üzerinden konfigürasyon/parametrelendirme
USB - İşlev	Bakım Yazılım üzerinden konfigürasyon/parametrelendirme
Bağlantı - İşlev	BUS IN BUS ÇIKIŞ Bakım arayüzü Cihaz bağlantısı PWR / SW GİRİŞ / ÇIKIŞ Veri arayüzü
Bağlantı 1 - İşlev	BUS IN BUS ÇIKIŞ Bakım arayüzü Cihaz bağlantısı PWR / SW GİRİŞ / ÇIKIŞ Veri arayüzü
Bağlantı 1 - Bağlantı türü	Konnektör çubuğu, Cihazın devreye alınması için mutlaka bir bağlantı ünitesinin kullanılması gerekmektedir.
Bağlantı 1 - Kutup sayısı	32 kutuplu
Bağlantı 1 - Tip	erkek

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

Barkod tanımlama
Ürün ve taşıyıcı izleme

Seçim kriterleri

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Siparişte BCL 338i SL 102 D H F007 modeli ile 50141833 üretici kodunu birlikte kullanın.

Montaj notları

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım / servis

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar / opsiyonlar

BCL 338i R1 M 102 F007
Sipariş kodu: 50141835
İşlevler: AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması yerine AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması. Okuma mesafesi: 100 ... 700 mm yerine 60 ... 320 mm. Modül boyutu: 0,35 ... 0,8 mm yerine 0,2 ... 0,5 mm. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗
BCL 338i R1 N 102 F007
Sipariş kodu: 50141834
İşlevler: AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması yerine AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması. Okuma mesafesi: 100 ... 700 mm yerine 50 ... 160 mm. Modül boyutu: 0,35 ... 0,8 mm yerine 0,127 ... 0,2 mm. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗

Aksesuarlar ve uyumluluk

Uygulamaya uygun bağlantı ve montaj aksesuarı
selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürün referansları

BCL 338i R1 M 102 F007
Sipariş kodu: 50141835
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.
BCL 338i R1 N 102 F007
Sipariş kodu: 50141834
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Muadil / alternatif değerlendirme

Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Leuze BCL 338i SL 102 D H F007 | 50141833 | TR/ENAutomation Teknik Föyü Leuze resmî teknik föyü - TürkçeÜretici teknik belge erişimi Leuze official data sheet - EnglishÜretici teknik belge erişimi

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Leuze BCL 338i SL 102 D H F007 modelinin üretici sipariş kodu 50141833 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

İlgili sektörler ve teknik etiketler

Sektörler

Depolama Lojistik Üretim

Nitelikler

1.000 scans/s 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC AutoConfig AutoReflAct Isıtma Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması BCL 300i

Etiketler

50141833 BCL 300i BCL 338i SL 102 D H F007 Leuze Sabit barkod okuyucusu

Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.

TEKNİK TEKLİF

Bu ürün için birlikte ilerleyelim.

Ürün bilgisi forma otomatik eklenir. Adet, uygulama ve ihtiyaç zamanını paylaşmanız yeterli.

Teklif alınacak ürün Leuze BCL 338i SL 102 D H F007 Sabit barkod okuyucusu · BCL 338i SL 102 D H F007

Ad Soyad * Firma E-posta Telefon / WhatsApp * Ülke / Şehir Adet Aciliyet Uygulama / Açıklama Dosya / FotoğrafPDF / JPG / PNG / WebP · max 5 MB

BCL 338i SL 102 D H F007Teklif iste ↗

Leuze BCL 338i SL 102 D H F007 Sabit barkod okuyucusu

Ürüne genel bakış

Sabit barkod okuyucusu | 50141833
