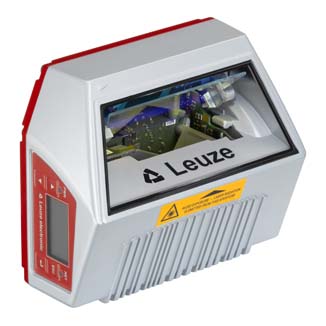

Leuze BCL 604i OF 100 (50129096) ürün görseli

Leuze resmî ürün medyası; kaynak dosyası 50129096 üretici koduyla eşleşir.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Leuze BCL 604i OF 100 Sabit barkod okuyucusu

Leuze BCL 604i OF 100 (50129096), sabit barkod okuyucusu. Seri: BCL 600i; İşlevler: AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması; Kod türleri okunabilir: 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 EAN 128 EAN Addendum GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC.

Model / referans: BCL 604i OF 100
Sipariş kodu: 50129096
Üretici: Leuze electronic

Teknik veri kontrolü: 2026-10-05

Bu ürün için güncel teklif alın.

Adet ve uygulamanıza göre fiyat, termin ve uygunluk değerlendirmesi.

Teklif iste WhatsApp

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Leuze BCL 604i OF 100 Sabit barkod okuyucusu Model: BCL 604i OF 100 Sipariş kodu: 50129096 Ürün bağlantısı: https://automation.com.tr/urunler/leuze-bcl-604i-of-100-50129096/

Tam ürün bilgisini görüntüle

AUTOMATION | Ürün talebi
Leuze BCL 604i OF 100 Sabit barkod okuyucusu
https://automation.com.tr/urunler/leuze-bcl-604i-of-100-50129096/
Marka: Leuze
Model: BCL 604i OF 100
Sipariş kodu / MPN: 50129096
Üretici: Leuze electronic
Seri: BCL 600i
Ürün grubu: 1D Barkod Okuyucular, Tanımlama
Ürün görseli: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50129096-main.jpg
Adet / uygulama: [lütfen belirtin]

ÜRÜN AÇIKLAMASI
Sabit barkod okuyucusu | 50129096
Leuze BCL 604i OF 100 (50129096), sabit barkod okuyucusu. Seri: BCL 600i; İşlevler: AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması; Kod türleri okunabilir: 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 EAN 128 EAN Addendum GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC.
Teknik özellikler
Temel veriler
Seri | BCL 600i |
İşlevler
İşlevler | AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması |
Okuma verileri
Kod türleri okunabilir | 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 EAN 128 EAN Addendum GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC |
Tarama hızı, tipik | 800 scans/s |
Okuma kapısı başına barkodlar, maks. sayı | 64 Adet |
Optik veriler
Okuma mesafesi | 450 ... 1.450 mm |
Işık kaynağı | Lazer, Mavi |
Dalga boyu | 405 nm |
Lazer sınıfı | 2, IEC/EN 60825-1:2014 |
Modül boyutu | 0,3 ... 0,5 mm |
Okuma tekniği | Salınımlı ayna tarayıcısı |
Işın yansıtma | dönen poligon çarkı üzerinden + aynalı adım motoru |
Işın demeti çıkışı | Yan sıfır konumu 90° açıda |
Elektrik verileri
Besleme gerilimi U B | 10 ... 30 V, DC |
Güç tüketimi, maks. | 14 W |
Giriş/çıkış sayısı seçilebilir | 4 Adet |
Giriş akımı, maks. | 8 mA |
Güç verileri
Besleme gerilimi U B | 10 ... 30 V, DC |
Güç tüketimi, maks. | 14 W |
Girişler/çıkışlar seçilebilir
Giriş/çıkış sayısı seçilebilir | 4 Adet |
Giriş akımı, maks. | 8 mA |
Arayüz
Tür | PROFIBUS DP |
İşlev | Proses |
Sınıflandırma | V1 |
Profibus DP
İşlev | Proses |
Sınıflandırma | V1 |
Arayüz bakım
Tür | USB |
İşlev | Bakım Yazılım üzerinden konfigürasyon/parametrelendirme |
USB
İşlev | Bakım Yazılım üzerinden konfigürasyon/parametrelendirme |
Bağlantı
Bağlantı sayısı | 5 Adet |
İşlev | BUS ÇIKIŞ |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | BUS ÇIKIŞ |
Konnektör tipi | USB 2.0 Standart-A |
Vida dişi büyüklüğü | M12 |
Tip | erkek |
Malzeme | Metal |
Kutup sayısı | 5 kutuplu |
Kodlama | B kodlu |
Bağlantı 1
İşlev | Bakım arayüzü |
Bağlantı türü | USB |
Cihazdaki adı | BAKIM |
Konnektör tipi | USB 2.0 Standart-A |
Bağlantı 2
İşlev | Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | PWR |
Vida dişi büyüklüğü | M12 |
Tip | erkek |
Malzeme | Metal |
Kutup sayısı | 5 kutuplu |
Kodlama | A kodlu |
Bağlantı 3
İşlev | Sinyal IN Sinyal ÇIKIŞ |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | SW IN/OUT |
Vida dişi büyüklüğü | M12 |
Tip | dişi |
Malzeme | Metal |
Kutup sayısı | 5 kutuplu |
Kodlama | A kodlu |
Bağlantı 4
İşlev | BUS IN |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | HOST/BUS IN |
Vida dişi büyüklüğü | M12 |
Tip | dişi |
Malzeme | Metal |
Kutup sayısı | 5 kutuplu |
Kodlama | B kodlu |
Bağlantı 5
İşlev | BUS ÇIKIŞ |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | BUS ÇIKIŞ |
Vida dişi büyüklüğü | M12 |
Tip | erkek |
Kutup sayısı | 5 kutuplu |
Mekanik bilgiler
Yapı şekli | Kübik |
Ölçü (G x Y x U) | 173 mm x 84 mm x 147 mm |
Malzeme gövde | Metal |
Metal gövde | Alüminyum baskı döküm |
Malzeme lens kapağı | Cam |
Net ağırlık | 1.500 g |
Gövde rengi | Kırmızı gümüş |
Montaj braketi türü | Kurtağzı somunlar Montaj braketi vida dişi opsiyonel montaj ünitesi üzerinden |
Kumanda ve gösterge
Gösterge türü | LED Monokrom grafik ekran 128x64 piksel, arka plan aydınlatmalı |
LED sayısı | 2 Adet |
Konfigürasyon/parametrelendirme türü | Web tarayıcısı üzerinden |
Kumanda elemanları | Bakım arayüzü üzerinden Tuşlar |
Çevresel veriler
Ortam sıcaklığı işletim | 0 ... 40 °C |
Ortam sıcaklığı depolama | -20 ... 70 °C |
Relative Luftfeuchtigkeit (nicht kondensierend) | 90 % |
Sertifikalar
Koruma sınıfı | IP 65 |
Güvenlik sınıfı | III |
Sertifikasyonlar | c UL US |
Standarda göre kontrol yöntemi EMV | EN 55022 EN 61000-4-2, -3, -4, -6 EN 61000-6-2 |
Standarda göre kontrol yöntemi darbe | IEC 60068-2-27, Test Ea |
Standarda göre kontrol yöntemi sabit darbe | IEC 60068-2-29, Test Eb |
Standarda göre kontrol yöntemi titreşim | IEC 60068-2-6, Test Fc |
Sınıflandırma
Gümrük taife numarası | 84719000 |
ECLASS 5.1.4 | 27280102 |
ECLASS 8.0 | 27280102 |
ECLASS 9.0 | 27280102 |
ECLASS 10.0 | 27280102 |
ECLASS 11.0 | 27280102 |
ECLASS 12.0 | 27280102 |
ECLASS 13.0 | 27280102 |
ECLASS 14.0 | 27280102 |
ECLASS 15.0 | 27280102 |
ECLASS 16.0 | 27280102 |
ETIM 5.0 | EC002550 |
ETIM 6.0 | EC002550 |
ETIM 7.0 | EC002550 |
ETIM 8.0 | EC002550 |
ETIM 9.0 | EC002550 |
ETIM 10.0 | EC002550 |
UNSPSC 26.08 | 43211701 |
Uygulama ve ürün seçimi
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Montaj ve devreye alma
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Automation mühendislik ve teknik destek
Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.
Teknik kaynak: Leuze 50129096 resmî ürün kaydı.

Temel veriler
Seri: BCL 600i

İşlevler
İşlevler: AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması

Okuma verileri
Kod türleri okunabilir: 2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 EAN 128 EAN Addendum GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC
Tarama hızı, tipik: 800 scans/s
Okuma kapısı başına barkodlar, maks. sayı: 64 Adet

Optik veriler
Okuma mesafesi: 450 ... 1.450 mm
Işık kaynağı: Lazer, Mavi
Dalga boyu: 405 nm
Lazer sınıfı: 2, IEC/EN 60825-1:2014
Modül boyutu: 0,3 ... 0,5 mm
Okuma tekniği: Salınımlı ayna tarayıcısı
Işın yansıtma: dönen poligon çarkı üzerinden + aynalı adım motoru
Işın demeti çıkışı: Yan sıfır konumu 90° açıda

Elektrik verileri
Besleme gerilimi U B: 10 ... 30 V, DC
Güç tüketimi, maks.: 14 W
Giriş/çıkış sayısı seçilebilir: 4 Adet
Giriş akımı, maks.: 8 mA

Arayüz
Tür: PROFIBUS DP
İşlev: Proses
Sınıflandırma: V1

Arayüz bakım
Tür: USB
İşlev: Bakım Yazılım üzerinden konfigürasyon/parametrelendirme

Bağlantı
Bağlantı sayısı: 5 Adet
İşlev: BUS ÇIKIŞ
Bağlantı türü: Yuvarlak konnektör
Cihazdaki adı: BUS ÇIKIŞ
Konnektör tipi: USB 2.0 Standart-A
Vida dişi büyüklüğü: M12
Tip: erkek
Malzeme: Metal
Kutup sayısı: 5 kutuplu
Kodlama: B kodlu

Bağlantı 1
İşlev: Bakım arayüzü
Bağlantı türü: USB
Cihazdaki adı: BAKIM

Bağlantı 2
İşlev: Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ
Cihazdaki adı: PWR
Kodlama: A kodlu

Bağlantı 3
İşlev: Sinyal IN Sinyal ÇIKIŞ
Cihazdaki adı: SW IN/OUT
Tip: dişi

Bağlantı 4
İşlev: BUS IN
Cihazdaki adı: HOST/BUS IN

Mekanik bilgiler
Yapı şekli: Kübik
Ölçü (G x Y x U): 173 mm x 84 mm x 147 mm
Malzeme gövde: Metal
Metal gövde: Alüminyum baskı döküm
Malzeme lens kapağı: Cam
Net ağırlık: 1.500 g
Gövde rengi: Kırmızı gümüş
Montaj braketi türü: Kurtağzı somunlar Montaj braketi vida dişi opsiyonel montaj ünitesi üzerinden

Kumanda ve gösterge
Gösterge türü: LED Monokrom grafik ekran 128x64 piksel, arka plan aydınlatmalı
LED sayısı: 2 Adet
Konfigürasyon/parametrelendirme türü: Web tarayıcısı üzerinden
Kumanda elemanları: Bakım arayüzü üzerinden Tuşlar

Çevresel veriler
Ortam sıcaklığı işletim: 0 ... 40 °C
Ortam sıcaklığı depolama: -20 ... 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend): 90 %

Sertifikalar
Koruma sınıfı: IP 65
Güvenlik sınıfı: III
Sertifikasyonlar: c UL US
Standarda göre kontrol yöntemi EMV: EN 55022 EN 61000-4-2, -3, -4, -6 EN 61000-6-2
Standarda göre kontrol yöntemi darbe: IEC 60068-2-27, Test Ea
Standarda göre kontrol yöntemi sabit darbe: IEC 60068-2-29, Test Eb
Standarda göre kontrol yöntemi titreşim: IEC 60068-2-6, Test Fc

Sınıflandırma
Gümrük taife numarası: 84719000
ECLASS 5.1.4: 27280102
ECLASS 8.0: 27280102
ECLASS 9.0: 27280102
ECLASS 10.0: 27280102
ECLASS 11.0: 27280102
ECLASS 12.0: 27280102
ECLASS 13.0: 27280102
ECLASS 14.0: 27280102
ECLASS 15.0: 27280102
ECLASS 16.0: 27280102
ETIM 5.0: EC002550
ETIM 6.0: EC002550
ETIM 7.0: EC002550
ETIM 8.0: EC002550
ETIM 9.0: EC002550
ETIM 10.0: EC002550
UNSPSC 26.08: 43211701

Diğer teknik bilgiler
Sipariş kodu: 50129096
Tam model: BCL 604i OF 100
Güç verileri - Besleme gerilimi U B: 10 ... 30 V, DC
Güç verileri - Güç tüketimi, maks.: 14 W
Girişler/çıkışlar seçilebilir - Giriş/çıkış sayısı seçilebilir: 4 Adet
Girişler/çıkışlar seçilebilir - Giriş akımı, maks.: 8 mA
Profibus DP - İşlev: Proses
Profibus DP - Sınıflandırma: V1
Arayüz bakım - Tür: USB
Arayüz bakım - İşlev: Bakım Yazılım üzerinden konfigürasyon/parametrelendirme
USB - İşlev: Bakım Yazılım üzerinden konfigürasyon/parametrelendirme
Bağlantı - İşlev: BUS ÇIKIŞ
Bağlantı 1 - İşlev: Bakım arayüzü
Bağlantı 1 - Bağlantı türü: USB
Bağlantı 1 - Cihazdaki adı: BAKIM
Bağlantı 1 - Konnektör tipi: USB 2.0 Standart-A
Bağlantı 2 - İşlev: Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ
Bağlantı 2 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 2 - Cihazdaki adı: PWR
Bağlantı 2 - Vida dişi büyüklüğü: M12
Bağlantı 2 - Tip: erkek
Bağlantı 2 - Malzeme: Metal
Bağlantı 2 - Kutup sayısı: 5 kutuplu
Bağlantı 2 - Kodlama: A kodlu
Bağlantı 3 - İşlev: Sinyal IN Sinyal ÇIKIŞ
Bağlantı 3 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 3 - Cihazdaki adı: SW IN/OUT
Bağlantı 3 - Vida dişi büyüklüğü: M12
Bağlantı 3 - Tip: dişi
Bağlantı 3 - Malzeme: Metal
Bağlantı 3 - Kutup sayısı: 5 kutuplu
Bağlantı 3 - Kodlama: A kodlu
Bağlantı 4 - İşlev: BUS IN
Bağlantı 4 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 4 - Cihazdaki adı: HOST/BUS IN
Bağlantı 4 - Vida dişi büyüklüğü: M12
Bağlantı 4 - Tip: dişi
Bağlantı 4 - Malzeme: Metal
Bağlantı 4 - Kutup sayısı: 5 kutuplu
Bağlantı 4 - Kodlama: B kodlu
Bağlantı 5 - İşlev: BUS ÇIKIŞ
Bağlantı 5 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 5 - Cihazdaki adı: BUS ÇIKIŞ
Bağlantı 5 - Vida dişi büyüklüğü: M12
Bağlantı 5 - Tip: erkek
Bağlantı 5 - Kutup sayısı: 5 kutuplu

Uygulamalar
Barkod tanımlama · Ürün ve taşıyıcı izleme

Seçim kriterleri
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir. · Siparişte BCL 604i OF 100 modeli ile 50129096 üretici kodunu birlikte kullanın.

Kurulum notları
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır. · Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır. · Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir. · Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar
model: BCL 604i SF 102 · Üretici sipariş kodu / MPN: 50129095 · difference: Okuma tekniği: Salınımlı ayna tarayıcısı yerine Çizgi tarayıcısı. Işın yansıtma: dönen poligon çarkı üzerinden + aynalı adım motoru yerine dönen poligon çarkı üzerinden. Işın demeti çıkışı: Yan sıfır konumu 90° açıda yerine önde. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/bcl-604i-sf-102/50129095 · model: BCL 604i OM 100 · Üretici sipariş kodu / MPN: 50129094 · difference: Tarama hızı, tipik: 800 scans/s yerine 1.000 scans/s. Okuma mesafesi: 450 ... 1.450 mm yerine 400 ... 900 mm. Modül boyutu: 0,3 ... 0,5 mm yerine 0,25 ... 0,35 mm. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/bcl-604i-om-100/50129094

Aksesuarlar
name: Uygulamaya uygun bağlantı ve montaj aksesuarı · selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürünler
model: BCL 604i SF 102 · Üretici sipariş kodu / MPN: 50129095 · url: https://automation.com.tr/urunler/leuze-bcl-604i-sf-102-50129095/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir. · model: BCL 604i OM 100 · Üretici sipariş kodu / MPN: 50129094 · url: https://automation.com.tr/urunler/leuze-bcl-604i-om-100-50129094/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Alternatif değerlendirmesi
Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Bu ürünün tam sipariş kodu nedir?, Leuze BCL 604i OF 100 modelinin üretici sipariş kodu 50129096 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?, Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?, Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

DOKÜMANLAR
Leuze BCL 604i OF 100 | 50129096 | TR/EN: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50129096-automation-teknik-foy.pdf
Leuze resmî teknik föyü - Türkçe: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/127/$v11/DS_BCL-604i-OF-100_tur_50129096.pdf
Leuze official data sheet - English: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/440/$v14/DS_BCL-604i-OF-100_eng_50129096.pdf

Teknik veri kontrolü: 2026-10-05

Bu ürün için fiyat, termin ve teknik uygunluk bilgisi rica ediyorum.

Teknik dokümanları görüntüle (3) ↓

1D Barkod Okuyucular Tanımlama

Ürüne genel bakış

Ürün açıklaması ve kullanım kapsamı bir arada.

Detaylı ürün açıklamasını oku

Sabit barkod okuyucusu | 50129096

Teknik özellikler

Temel veriler

Seri	BCL 600i

İşlevler

İşlevler	AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması

Okuma verileri

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Optik veriler

Okuma mesafesi	450 … 1.450 mm
Işık kaynağı	Lazer, Mavi
Dalga boyu	405 nm
Lazer sınıfı	2, IEC/EN 60825-1:2014
Modül boyutu	0,3 … 0,5 mm
Okuma tekniği	Salınımlı ayna tarayıcısı
Işın yansıtma	dönen poligon çarkı üzerinden + aynalı adım motoru
Işın demeti çıkışı	Yan sıfır konumu 90° açıda

Elektrik verileri

Besleme gerilimi U B	10 … 30 V, DC
Güç tüketimi, maks.	14 W
Giriş/çıkış sayısı seçilebilir	4 Adet
Giriş akımı, maks.	8 mA

Güç verileri

Besleme gerilimi U B	10 … 30 V, DC
Güç tüketimi, maks.	14 W

USB

İşlev	Bakım Yazılım üzerinden konfigürasyon/parametrelendirme

Bağlantı

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Bağlantı 1

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Bağlantı 2

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Bağlantı 3

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Bağlantı 4

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Bağlantı 5

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Mekanik bilgiler

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Kumanda ve gösterge

Gösterge türü	LED Monokrom grafik ekran 128×64 piksel, arka plan aydınlatmalı
LED sayısı	2 Adet
Konfigürasyon/parametrelendirme türü	Web tarayıcısı üzerinden
Kumanda elemanları	Bakım arayüzü üzerinden Tuşlar

Çevresel veriler

Ortam sıcaklığı işletim	0 … 40 °C
Ortam sıcaklığı depolama	-20 … 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)	90 %

Sertifikalar

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Sınıflandırma

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Uygulama ve ürün seçimi

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Montaj ve devreye alma

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.

Bakım

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.

Automation mühendislik ve teknik destek

Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.

Teknik kaynak: Leuze 50129096 resmî ürün kaydı.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Temel veriler

Temel veriler
Seri	BCL 600i

İşlevler

İşlevler
İşlevler	AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması

Okuma verileri

Okuma verileri
Kod türleri okunabilir	2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 EAN 128 EAN Addendum GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC
Tarama hızı, tipik	800 scans/s
Okuma kapısı başına barkodlar, maks. sayı	64 Adet

Optik veriler

Optik veriler
Okuma mesafesi	450 ... 1.450 mm
Işık kaynağı	Lazer, Mavi
Dalga boyu	405 nm
Lazer sınıfı	2, IEC/EN 60825-1:2014
Modül boyutu	0,3 ... 0,5 mm
Okuma tekniği	Salınımlı ayna tarayıcısı
Işın yansıtma	dönen poligon çarkı üzerinden + aynalı adım motoru
Işın demeti çıkışı	Yan sıfır konumu 90° açıda

Elektrik verileri

Elektrik verileri
Besleme gerilimi U B	10 ... 30 V, DC
Güç tüketimi, maks.	14 W
Giriş/çıkış sayısı seçilebilir	4 Adet
Giriş akımı, maks.	8 mA

Arayüz

Arayüz
Tür	PROFIBUS DP
İşlev	Proses
Sınıflandırma	V1

Arayüz bakım

Arayüz bakım
Tür	USB
İşlev	Bakım Yazılım üzerinden konfigürasyon/parametrelendirme

Bağlantı

Bağlantı
Bağlantı sayısı	5 Adet
İşlev	BUS ÇIKIŞ
Bağlantı türü	Yuvarlak konnektör
Cihazdaki adı	BUS ÇIKIŞ
Konnektör tipi	USB 2.0 Standart-A
Vida dişi büyüklüğü	M12
Tip	erkek
Malzeme	Metal
Kutup sayısı	5 kutuplu
Kodlama	B kodlu

Bağlantı 1

Bağlantı 1
İşlev	Bakım arayüzü
Bağlantı türü	USB
Cihazdaki adı	BAKIM

Bağlantı 2

Bağlantı 2
İşlev	Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ
Cihazdaki adı	PWR
Kodlama	A kodlu

Bağlantı 3

Bağlantı 3
İşlev	Sinyal IN Sinyal ÇIKIŞ
Cihazdaki adı	SW IN/OUT
Tip	dişi

Bağlantı 4

Bağlantı 4
İşlev	BUS IN
Cihazdaki adı	HOST/BUS IN

Mekanik bilgiler

Mekanik bilgiler
Yapı şekli	Kübik
Ölçü (G x Y x U)	173 mm x 84 mm x 147 mm
Malzeme gövde	Metal
Metal gövde	Alüminyum baskı döküm
Malzeme lens kapağı	Cam
Net ağırlık	1.500 g
Gövde rengi	Kırmızı gümüş
Montaj braketi türü	Kurtağzı somunlar Montaj braketi vida dişi opsiyonel montaj ünitesi üzerinden

Kumanda ve gösterge

Kumanda ve gösterge
Gösterge türü	LED Monokrom grafik ekran 128x64 piksel, arka plan aydınlatmalı
LED sayısı	2 Adet
Konfigürasyon/parametrelendirme türü	Web tarayıcısı üzerinden
Kumanda elemanları	Bakım arayüzü üzerinden Tuşlar

Çevresel veriler

Çevresel veriler
Ortam sıcaklığı işletim	0 ... 40 °C
Ortam sıcaklığı depolama	-20 ... 70 °C
Relative Luftfeuchtigkeit (nicht kondensierend)	90 %

Sertifikalar

Sertifikalar
Koruma sınıfı	IP 65
Güvenlik sınıfı	III
Sertifikasyonlar	c UL US
Standarda göre kontrol yöntemi EMV	EN 55022 EN 61000-4-2, -3, -4, -6 EN 61000-6-2
Standarda göre kontrol yöntemi darbe	IEC 60068-2-27, Test Ea
Standarda göre kontrol yöntemi sabit darbe	IEC 60068-2-29, Test Eb
Standarda göre kontrol yöntemi titreşim	IEC 60068-2-6, Test Fc

Sınıflandırma

Sınıflandırma
Gümrük taife numarası	84719000
ECLASS 5.1.4	27280102
ECLASS 8.0	27280102
ECLASS 9.0	27280102
ECLASS 10.0	27280102
ECLASS 11.0	27280102
ECLASS 12.0	27280102
ECLASS 13.0	27280102
ECLASS 14.0	27280102
ECLASS 15.0	27280102
ECLASS 16.0	27280102
ETIM 5.0	EC002550
ETIM 6.0	EC002550
ETIM 7.0	EC002550
ETIM 8.0	EC002550
ETIM 9.0	EC002550
ETIM 10.0	EC002550
UNSPSC 26.08	43211701

Diğer teknik bilgiler

Diğer teknik bilgiler
Sipariş kodu	50129096
Tam model	BCL 604i OF 100
Güç verileri - Besleme gerilimi U B	10 ... 30 V, DC
Güç verileri - Güç tüketimi, maks.	14 W
Girişler/çıkışlar seçilebilir - Giriş/çıkış sayısı seçilebilir	4 Adet
Girişler/çıkışlar seçilebilir - Giriş akımı, maks.	8 mA
Profibus DP - İşlev	Proses
Profibus DP - Sınıflandırma	V1
Arayüz bakım - Tür	USB
Arayüz bakım - İşlev	Bakım Yazılım üzerinden konfigürasyon/parametrelendirme
USB - İşlev	Bakım Yazılım üzerinden konfigürasyon/parametrelendirme
Bağlantı - İşlev	BUS ÇIKIŞ
Bağlantı 1 - İşlev	Bakım arayüzü
Bağlantı 1 - Bağlantı türü	USB
Bağlantı 1 - Cihazdaki adı	BAKIM
Bağlantı 1 - Konnektör tipi	USB 2.0 Standart-A
Bağlantı 2 - İşlev	Gerilim beslemesi Sinyal IN Sinyal ÇIKIŞ
Bağlantı 2 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 2 - Cihazdaki adı	PWR
Bağlantı 2 - Vida dişi büyüklüğü	M12
Bağlantı 2 - Tip	erkek
Bağlantı 2 - Malzeme	Metal
Bağlantı 2 - Kutup sayısı	5 kutuplu
Bağlantı 2 - Kodlama	A kodlu
Bağlantı 3 - İşlev	Sinyal IN Sinyal ÇIKIŞ
Bağlantı 3 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 3 - Cihazdaki adı	SW IN/OUT
Bağlantı 3 - Vida dişi büyüklüğü	M12
Bağlantı 3 - Tip	dişi
Bağlantı 3 - Malzeme	Metal
Bağlantı 3 - Kutup sayısı	5 kutuplu
Bağlantı 3 - Kodlama	A kodlu
Bağlantı 4 - İşlev	BUS IN
Bağlantı 4 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 4 - Cihazdaki adı	HOST/BUS IN
Bağlantı 4 - Vida dişi büyüklüğü	M12
Bağlantı 4 - Tip	dişi
Bağlantı 4 - Malzeme	Metal
Bağlantı 4 - Kutup sayısı	5 kutuplu
Bağlantı 4 - Kodlama	B kodlu
Bağlantı 5 - İşlev	BUS ÇIKIŞ
Bağlantı 5 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 5 - Cihazdaki adı	BUS ÇIKIŞ
Bağlantı 5 - Vida dişi büyüklüğü	M12
Bağlantı 5 - Tip	erkek
Bağlantı 5 - Kutup sayısı	5 kutuplu

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

Barkod tanımlama
Ürün ve taşıyıcı izleme

Seçim kriterleri

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Siparişte BCL 604i OF 100 modeli ile 50129096 üretici kodunu birlikte kullanın.

Montaj notları

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım / servis

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar / opsiyonlar

BCL 604i SF 102
Sipariş kodu: 50129095
Okuma tekniği: Salınımlı ayna tarayıcısı yerine Çizgi tarayıcısı. Işın yansıtma: dönen poligon çarkı üzerinden + aynalı adım motoru yerine dönen poligon çarkı üzerinden. Işın demeti çıkışı: Yan sıfır konumu 90° açıda yerine önde. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗
BCL 604i OM 100
Sipariş kodu: 50129094
Tarama hızı, tipik: 800 scans/s yerine 1.000 scans/s. Okuma mesafesi: 450 ... 1.450 mm yerine 400 ... 900 mm. Modül boyutu: 0,3 ... 0,5 mm yerine 0,25 ... 0,35 mm. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗

Aksesuarlar ve uyumluluk

Uygulamaya uygun bağlantı ve montaj aksesuarı
selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürün referansları

BCL 604i SF 102
Sipariş kodu: 50129095
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.
BCL 604i OM 100
Sipariş kodu: 50129094
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Muadil / alternatif değerlendirme

Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Leuze BCL 604i OF 100 | 50129096 | TR/ENAutomation Teknik Föyü Leuze resmî teknik föyü - TürkçeÜretici teknik belge erişimi Leuze official data sheet - EnglishÜretici teknik belge erişimi

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Leuze BCL 604i OF 100 modelinin üretici sipariş kodu 50129096 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

İlgili sektörler ve teknik etiketler

Sektörler

Depolama Lojistik Üretim

Nitelikler

2/5 aralıklı Codabar Code 39 Code 93 Code 128 EAN 8/13 EAN 128 EAN Addendum GS1 Databar Expanded GS1 Databar Limited GS1 veri çubuğu her yönlü UPC 800 scans/s AutoConfig AutoReflAct Kod parçası teknik LED ekran Mod hizalama Otokontrol Referans kodunun karşılaştırılması BCL 600i

Etiketler

50129096 BCL 600i BCL 604i OF 100 Leuze Sabit barkod okuyucusu

Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.

TEKNİK TEKLİF

Bu ürün için birlikte ilerleyelim.

Ürün bilgisi forma otomatik eklenir. Adet, uygulama ve ihtiyaç zamanını paylaşmanız yeterli.

Teklif alınacak ürün Leuze BCL 604i OF 100 Sabit barkod okuyucusu · BCL 604i OF 100

Ad Soyad * Firma E-posta Telefon / WhatsApp * Ülke / Şehir Adet Aciliyet Uygulama / Açıklama Dosya / FotoğrafPDF / JPG / PNG / WebP · max 5 MB

BCL 604i OF 100Teklif iste ↗

Leuze BCL 604i OF 100 Sabit barkod okuyucusu

Ürüne genel bakış

Sabit barkod okuyucusu | 50129096
