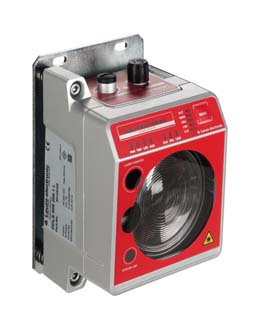

Leuze DDLS 508 250.4 L H (50150870) ürün görseli

Leuze resmî ürün medyası; kaynak dosyası 50150870 üretici koduyla eşleşir.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Leuze DDLS 508 250.4 L H Optik veri aktarımı

Leuze DDLS 508 250.4 L H (50150870), optik veri aktarımı. Seri: DDLS 500; Özel versiyon: Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz; Çalışma alanı: 100 ... 250.000 mm.

Model / referans: DDLS 508 250.4 L H
Sipariş kodu: 50150870
Üretici: Leuze electronic

Teknik veri kontrolü: 2026-10-05

Bu ürün için güncel teklif alın.

Adet ve uygulamanıza göre fiyat, termin ve uygunluk değerlendirmesi.

Teklif iste WhatsApp

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Leuze DDLS 508 250.4 L H Optik veri aktarımı Model: DDLS 508 250.4 L H Sipariş kodu: 50150870 Ürün bağlantısı: https://automation.com.tr/urunler/leuze-ddls-508-250-4-l-h-50150870/

Tam ürün bilgisini görüntüle

AUTOMATION | Ürün talebi
Leuze DDLS 508 250.4 L H Optik veri aktarımı
https://automation.com.tr/urunler/leuze-ddls-508-250-4-l-h-50150870/
Marka: Leuze
Model: DDLS 508 250.4 L H
Sipariş kodu / MPN: 50150870
Üretici: Leuze electronic
Seri: DDLS 500
Ürün grubu: Optik Veri İletimi, Veri İletimi
Ürün görseli: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50150870-main.jpg
Adet / uygulama: [lütfen belirtin]

ÜRÜN AÇIKLAMASI
Optik veri aktarımı | 50150870
Leuze DDLS 508 250.4 L H (50150870), optik veri aktarımı. Seri: DDLS 500; Özel versiyon: Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz; Çalışma alanı: 100 ... 250.000 mm.
Teknik özellikler
Temel veriler
Seri | DDLS 500 |
Özel versiyon
Özel versiyon | Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz |
Optik veriler
Çalışma alanı | 100 ... 250.000 mm |
Işık kaynağı | Lazer, kızılötesi |
Aktarım frekansı | F4 |
Açılma açısı | 1 ° |
Elektrik verileri
Besleme gerilimi U B | 18 ... 30 V, DC |
Dijital anahtarlama girişi sayısı | 1 Adet |
Dijital anahtarlama çıkışı sayısı | 1 Adet |
Güç verileri
Besleme gerilimi U B | 18 ... 30 V, DC |
Girişler
Dijital anahtarlama girişi sayısı | 1 Adet |
Çıkışlar
Dijital anahtarlama çıkışı sayısı | 1 Adet |
Arayüz
Tür | PROFINET IRT, EtherNet IP, EtherNet TCP/IP, PROFINET, PROFIsafe over PROFINET |
Transfer protokolü | TCP/IP , UDP |
Adres atama | Yok |
İşlev | Proses |
Şalter işlevselliği | Yok |
Transfer hızı | 100 Mbit/sn |
Mimari | şeffaf |
Uygunluk Sınıfı | B |
EtherNet IP
Adres atama | Yok |
İşlev | Proses |
Şalter işlevselliği | Yok |
Transfer hızı | 100 Mbit/sn |
Ethernet
Mimari | şeffaf |
Adres atama | Yok |
Transfer hızı | 100 Mbit/sn |
İşlev | Proses |
Şalter işlevselliği | Yok |
Transfer protokolü | TCP/IP , UDP |
Profinet
İşlev | Proses |
Uygunluk Sınıfı | B |
Şalter işlevselliği | Yok |
Transfer hızı | 100 Mbit/sn |
Bağlantı
Bağlantı sayısı | 2 Adet |
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | BUS |
Vida dişi büyüklüğü | M12 |
Tip | dişi |
Kutup sayısı | 4 kutuplu |
Kodlama | D kodlu |
Bağlantı 1
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | POWER |
Vida dişi büyüklüğü | M12 |
Tip | erkek |
Kutup sayısı | 5 kutuplu |
Kodlama | A kodlu |
Bağlantı 2
Bağlantı türü | Yuvarlak konnektör |
Cihazdaki adı | BUS |
Vida dişi büyüklüğü | M12 |
Tip | dişi |
Kutup sayısı | 4 kutuplu |
Kodlama | D kodlu |
Mekanik bilgiler
Ölçü (G x Y x U) | 100 mm x 156 mm x 99,5 mm |
Malzeme gövde | Metal |
Net ağırlık | 1.422 g |
Kumanda ve gösterge
Gösterge türü | LED Çubuk grafik |
Çevresel veriler
Ortam sıcaklığı işletim | -35 ... 50 °C |
Ortam sıcaklığı depolama | -35 ... 70 °C |
Sertifikalar
Koruma sınıfı | IP 65 |
Sertifikasyonlar | c UL US |
Standarda göre kontrol yöntemi EMV | EN 1000-6-4 EN 61000-6-2 |
Standarda göre kontrol yöntemi uğuldama | EN 60068-2-64 |
Standarda göre kontrol yöntemi sallanma | EN 60068-2-6 |
Standarda göre kontrol yöntemi darbe | EN 60068-2-27 |
Sınıflandırma
Gümrük taife numarası | 85365019 |
ECLASS 5.1.4 | 19039001 |
ECLASS 8.0 | 19179090 |
ECLASS 9.0 | 19179090 |
ECLASS 10.0 | 19170506 |
ECLASS 11.0 | 19170506 |
ECLASS 12.0 | 19170506 |
ECLASS 13.0 | 19170506 |
ECLASS 14.0 | 19170506 |
ECLASS 15.0 | 19170506 |
ECLASS 16.0 | 19170506 |
ETIM 5.0 | EC000515 |
ETIM 6.0 | EC000515 |
ETIM 7.0 | EC000515 |
ETIM 8.0 | EC000515 |
ETIM 9.0 | EC000515 |
ETIM 10.0 | EC000515 |
UNSPSC 26.08 | 43201544 |
Uygulama ve ürün seçimi
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Montaj ve devreye alma
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Automation mühendislik ve teknik destek
Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.
Teknik kaynak: Leuze 50150870 resmî ürün kaydı.

Temel veriler
Seri: DDLS 500

Özel versiyon
Özel versiyon: Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz

Optik veriler
Çalışma alanı: 100 ... 250.000 mm
Işık kaynağı: Lazer, kızılötesi
Aktarım frekansı: F4
Açılma açısı: 1 °

Elektrik verileri
Besleme gerilimi U B: 18 ... 30 V, DC
Dijital anahtarlama girişi sayısı: 1 Adet
Dijital anahtarlama çıkışı sayısı: 1 Adet

Arayüz
Tür: PROFINET IRT, EtherNet IP, EtherNet TCP/IP, PROFINET, PROFIsafe over PROFINET
Transfer protokolü: TCP/IP , UDP
Adres atama: Yok
İşlev: Proses
Şalter işlevselliği: Yok
Transfer hızı: 100 Mbit/sn
Mimari: şeffaf
Uygunluk Sınıfı: B

Bağlantı
Bağlantı sayısı: 2 Adet
Bağlantı türü: Yuvarlak konnektör
Cihazdaki adı: BUS
Vida dişi büyüklüğü: M12
Tip: dişi
Kutup sayısı: 4 kutuplu
Kodlama: D kodlu

Bağlantı 1
Cihazdaki adı: POWER
Tip: erkek
Kutup sayısı: 5 kutuplu
Kodlama: A kodlu

Mekanik bilgiler
Ölçü (G x Y x U): 100 mm x 156 mm x 99,5 mm
Malzeme gövde: Metal
Net ağırlık: 1.422 g

Kumanda ve gösterge
Gösterge türü: LED Çubuk grafik

Çevresel veriler
Ortam sıcaklığı işletim: -35 ... 50 °C
Ortam sıcaklığı depolama: -35 ... 70 °C

Sertifikalar
Koruma sınıfı: IP 65
Sertifikasyonlar: c UL US
Standarda göre kontrol yöntemi EMV: EN 1000-6-4 EN 61000-6-2
Standarda göre kontrol yöntemi uğuldama: EN 60068-2-64
Standarda göre kontrol yöntemi sallanma: EN 60068-2-6
Standarda göre kontrol yöntemi darbe: EN 60068-2-27

Sınıflandırma
Gümrük taife numarası: 85365019
ECLASS 5.1.4: 19039001
ECLASS 8.0: 19179090
ECLASS 9.0: 19179090
ECLASS 10.0: 19170506
ECLASS 11.0: 19170506
ECLASS 12.0: 19170506
ECLASS 13.0: 19170506
ECLASS 14.0: 19170506
ECLASS 15.0: 19170506
ECLASS 16.0: 19170506
ETIM 5.0: EC000515
ETIM 6.0: EC000515
ETIM 7.0: EC000515
ETIM 8.0: EC000515
ETIM 9.0: EC000515
ETIM 10.0: EC000515
UNSPSC 26.08: 43201544

Diğer teknik bilgiler
Sipariş kodu: 50150870
Tam model: DDLS 508 250.4 L H
Güç verileri - Besleme gerilimi U B: 18 ... 30 V, DC
Girişler - Dijital anahtarlama girişi sayısı: 1 Adet
Çıkışlar - Dijital anahtarlama çıkışı sayısı: 1 Adet
EtherNet IP - Adres atama: Yok
EtherNet IP - İşlev: Proses
EtherNet IP - Şalter işlevselliği: Yok
EtherNet IP - Transfer hızı: 100 Mbit/sn
Ethernet - Mimari: şeffaf
Ethernet - Adres atama: Yok
Ethernet - Transfer hızı: 100 Mbit/sn
Ethernet - İşlev: Proses
Ethernet - Şalter işlevselliği: Yok
Ethernet - Transfer protokolü: TCP/IP , UDP
Profinet - İşlev: Proses
Profinet - Uygunluk Sınıfı: B
Profinet - Şalter işlevselliği: Yok
Profinet - Transfer hızı: 100 Mbit/sn
Bağlantı 1 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 1 - Cihazdaki adı: POWER
Bağlantı 1 - Vida dişi büyüklüğü: M12
Bağlantı 1 - Tip: erkek
Bağlantı 1 - Kutup sayısı: 5 kutuplu
Bağlantı 1 - Kodlama: A kodlu
Bağlantı 2 - Bağlantı türü: Yuvarlak konnektör
Bağlantı 2 - Cihazdaki adı: BUS
Bağlantı 2 - Vida dişi büyüklüğü: M12
Bağlantı 2 - Tip: dişi
Bağlantı 2 - Kutup sayısı: 4 kutuplu
Bağlantı 2 - Kodlama: D kodlu

Uygulamalar
Temassız endüstriyel veri iletimi · Hareketli sistem haberleşmesi

Seçim kriterleri
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir. · Siparişte DDLS 508 250.4 L H modeli ile 50150870 üretici kodunu birlikte kullanın.

Kurulum notları
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır. · Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır. · Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir. · Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar
model: DDLS 538 120.4 L W S3 · Üretici sipariş kodu / MPN: 50151306 · difference: Özel versiyon: Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz yerine Entegre lazer hizalama yardımı Geniş açı versiyonu Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz. Çalışma alanı: 100 ... 250.000 mm yerine 100 ... 120.000 mm. Açılma açısı: 1 ° yerine 1,6 °. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/ddls-538-1204-l-w-s3/50151306 · model: DDLS 538 120.3 L W S3 · Üretici sipariş kodu / MPN: 50151305 · difference: Özel versiyon: Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz yerine Entegre lazer hizalama yardımı Geniş açı versiyonu Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz. Çalışma alanı: 100 ... 250.000 mm yerine 100 ... 120.000 mm. Aktarım frekansı: F4 yerine F3. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/ddls-538-1203-l-w-s3/50151305

Aksesuarlar
name: Uygulamaya uygun bağlantı ve montaj aksesuarı · selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürünler
model: DDLS 538 120.4 L W S3 · Üretici sipariş kodu / MPN: 50151306 · url: https://automation.com.tr/urunler/leuze-ddls-538-120-4-l-w-s3-50151306/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir. · model: DDLS 538 120.3 L W S3 · Üretici sipariş kodu / MPN: 50151305 · url: https://automation.com.tr/urunler/leuze-ddls-538-120-3-l-w-s3-50151305/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Alternatif değerlendirmesi
Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Bu ürünün tam sipariş kodu nedir?, Leuze DDLS 508 250.4 L H modelinin üretici sipariş kodu 50150870 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?, Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?, Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

DOKÜMANLAR
Leuze DDLS 508 250.4 L H | 50150870 | TR/EN: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50150870-automation-teknik-foy.pdf
Leuze resmî teknik föyü - Türkçe: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/556/DS_DDLS-508-250-4-L-H_tur_50150870.pdf
Leuze official data sheet - English: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/521/DS_DDLS-508-250-4-L-H_eng_50150870.pdf

Teknik veri kontrolü: 2026-10-05

Bu ürün için fiyat, termin ve teknik uygunluk bilgisi rica ediyorum.

Teknik dokümanları görüntüle (3) ↓

Optik Veri İletimi Veri İletimi

Ürüne genel bakış

Ürün açıklaması ve kullanım kapsamı bir arada.

Detaylı ürün açıklamasını oku

Optik veri aktarımı | 50150870

Teknik özellikler

Temel veriler

Seri	DDLS 500

Özel versiyon

Özel versiyon	Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz

Optik veriler

Çalışma alanı	100 … 250.000 mm
Işık kaynağı	Lazer, kızılötesi
Aktarım frekansı	F4
Açılma açısı	1 °

Elektrik verileri

Besleme gerilimi U B	18 … 30 V, DC
Dijital anahtarlama girişi sayısı	1 Adet
Dijital anahtarlama çıkışı sayısı	1 Adet

Güç verileri

Besleme gerilimi U B	18 … 30 V, DC

Girişler

Dijital anahtarlama girişi sayısı	1 Adet

Çıkışlar

Dijital anahtarlama çıkışı sayısı	1 Adet

Kumanda ve gösterge

Gösterge türü	LED Çubuk grafik

Çevresel veriler

Ortam sıcaklığı işletim	-35 … 50 °C
Ortam sıcaklığı depolama	-35 … 70 °C

Sertifikalar

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Sınıflandırma

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Uygulama ve ürün seçimi

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Montaj ve devreye alma

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.

Bakım

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.

Automation mühendislik ve teknik destek

Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.

Teknik kaynak: Leuze 50150870 resmî ürün kaydı.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Temel veriler

Temel veriler
Seri	DDLS 500

Özel versiyon

Özel versiyon
Özel versiyon	Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz

Optik veriler

Optik veriler
Çalışma alanı	100 ... 250.000 mm
Işık kaynağı	Lazer, kızılötesi
Aktarım frekansı	F4
Açılma açısı	1 °

Elektrik verileri

Elektrik verileri
Besleme gerilimi U B	18 ... 30 V, DC
Dijital anahtarlama girişi sayısı	1 Adet
Dijital anahtarlama çıkışı sayısı	1 Adet

Arayüz

Arayüz
Tür	PROFINET IRT, EtherNet IP, EtherNet TCP/IP, PROFINET, PROFIsafe over PROFINET
Transfer protokolü	TCP/IP , UDP
Adres atama	Yok
İşlev	Proses
Şalter işlevselliği	Yok
Transfer hızı	100 Mbit/sn
Mimari	şeffaf
Uygunluk Sınıfı	B

Bağlantı

Bağlantı
Bağlantı sayısı	2 Adet
Bağlantı türü	Yuvarlak konnektör
Cihazdaki adı	BUS
Vida dişi büyüklüğü	M12
Tip	dişi
Kutup sayısı	4 kutuplu
Kodlama	D kodlu

Bağlantı 1

Bağlantı 1
Cihazdaki adı	POWER
Tip	erkek
Kutup sayısı	5 kutuplu
Kodlama	A kodlu

Mekanik bilgiler

Mekanik bilgiler
Ölçü (G x Y x U)	100 mm x 156 mm x 99,5 mm
Malzeme gövde	Metal
Net ağırlık	1.422 g

Kumanda ve gösterge

Kumanda ve gösterge
Gösterge türü	LED Çubuk grafik

Çevresel veriler

Çevresel veriler
Ortam sıcaklığı işletim	-35 ... 50 °C
Ortam sıcaklığı depolama	-35 ... 70 °C

Sertifikalar

Sertifikalar
Koruma sınıfı	IP 65
Sertifikasyonlar	c UL US
Standarda göre kontrol yöntemi EMV	EN 1000-6-4 EN 61000-6-2
Standarda göre kontrol yöntemi uğuldama	EN 60068-2-64
Standarda göre kontrol yöntemi sallanma	EN 60068-2-6
Standarda göre kontrol yöntemi darbe	EN 60068-2-27

Sınıflandırma

Sınıflandırma
Gümrük taife numarası	85365019
ECLASS 5.1.4	19039001
ECLASS 8.0	19179090
ECLASS 9.0	19179090
ECLASS 10.0	19170506
ECLASS 11.0	19170506
ECLASS 12.0	19170506
ECLASS 13.0	19170506
ECLASS 14.0	19170506
ECLASS 15.0	19170506
ECLASS 16.0	19170506
ETIM 5.0	EC000515
ETIM 6.0	EC000515
ETIM 7.0	EC000515
ETIM 8.0	EC000515
ETIM 9.0	EC000515
ETIM 10.0	EC000515
UNSPSC 26.08	43201544

Diğer teknik bilgiler

Diğer teknik bilgiler
Sipariş kodu	50150870
Tam model	DDLS 508 250.4 L H
Güç verileri - Besleme gerilimi U B	18 ... 30 V, DC
Girişler - Dijital anahtarlama girişi sayısı	1 Adet
Çıkışlar - Dijital anahtarlama çıkışı sayısı	1 Adet
EtherNet IP - Adres atama	Yok
EtherNet IP - İşlev	Proses
EtherNet IP - Şalter işlevselliği	Yok
EtherNet IP - Transfer hızı	100 Mbit/sn
Ethernet - Mimari	şeffaf
Ethernet - Adres atama	Yok
Ethernet - Transfer hızı	100 Mbit/sn
Ethernet - İşlev	Proses
Ethernet - Şalter işlevselliği	Yok
Ethernet - Transfer protokolü	TCP/IP , UDP
Profinet - İşlev	Proses
Profinet - Uygunluk Sınıfı	B
Profinet - Şalter işlevselliği	Yok
Profinet - Transfer hızı	100 Mbit/sn
Bağlantı 1 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 1 - Cihazdaki adı	POWER
Bağlantı 1 - Vida dişi büyüklüğü	M12
Bağlantı 1 - Tip	erkek
Bağlantı 1 - Kutup sayısı	5 kutuplu
Bağlantı 1 - Kodlama	A kodlu
Bağlantı 2 - Bağlantı türü	Yuvarlak konnektör
Bağlantı 2 - Cihazdaki adı	BUS
Bağlantı 2 - Vida dişi büyüklüğü	M12
Bağlantı 2 - Tip	dişi
Bağlantı 2 - Kutup sayısı	4 kutuplu
Bağlantı 2 - Kodlama	D kodlu

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

Temassız endüstriyel veri iletimi
Hareketli sistem haberleşmesi

Seçim kriterleri

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Siparişte DDLS 508 250.4 L H modeli ile 50150870 üretici kodunu birlikte kullanın.

Montaj notları

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım / servis

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar / opsiyonlar

DDLS 538 120.4 L W S3
Sipariş kodu: 50151306
Özel versiyon: Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz yerine Entegre lazer hizalama yardımı Geniş açı versiyonu Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz. Çalışma alanı: 100 ... 250.000 mm yerine 100 ... 120.000 mm. Açılma açısı: 1 ° yerine 1,6 °. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗
DDLS 538 120.3 L W S3
Sipariş kodu: 50151305
Özel versiyon: Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz yerine Entegre lazer hizalama yardımı Geniş açı versiyonu Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz. Çalışma alanı: 100 ... 250.000 mm yerine 100 ... 120.000 mm. Aktarım frekansı: F4 yerine F3. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗

Aksesuarlar ve uyumluluk

Uygulamaya uygun bağlantı ve montaj aksesuarı
selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürün referansları

DDLS 538 120.4 L W S3
Sipariş kodu: 50151306
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.
DDLS 538 120.3 L W S3
Sipariş kodu: 50151305
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Muadil / alternatif değerlendirme

Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Leuze DDLS 508 250.4 L H | 50150870 | TR/ENAutomation Teknik Föyü Leuze resmî teknik föyü - TürkçeÜretici teknik belge erişimi Leuze official data sheet - EnglishÜretici teknik belge erişimi

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Leuze DDLS 508 250.4 L H modelinin üretici sipariş kodu 50150870 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

İlgili sektörler ve teknik etiketler

Sektörler

Depolama İntralojistik Konveyör

Nitelikler

100 ... 250.000 mm DDLS 500 Entegre lazer hizalama yardımı Isıtma Paralel optik eksenlerini çalıştırma Yansıyan yüzeylerden dolayı etkileme olmaz Lazer, kızılötesi

Etiketler

50150870 DDLS 500 DDLS 508 250.4 L H Leuze Optik veri aktarımı

Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.

TEKNİK TEKLİF

Bu ürün için birlikte ilerleyelim.

Ürün bilgisi forma otomatik eklenir. Adet, uygulama ve ihtiyaç zamanını paylaşmanız yeterli.

Teklif alınacak ürün Leuze DDLS 508 250.4 L H Optik veri aktarımı · DDLS 508 250.4 L H

Ad Soyad * Firma E-posta Telefon / WhatsApp * Ülke / Şehir Adet Aciliyet Uygulama / Açıklama Dosya / FotoğrafPDF / JPG / PNG / WebP · max 5 MB

DDLS 508 250.4 L HTeklif iste ↗

Leuze DDLS 508 250.4 L H Optik veri aktarımı

Ürüne genel bakış

Optik veri aktarımı | 50150870
