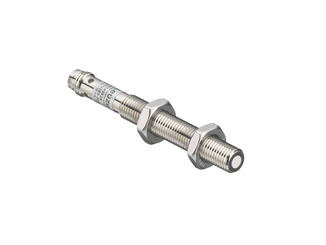

Leuze HTU208-100/PT-M8 (50149526) ürün görseli

Leuze resmî ürün medyası; kaynak dosyası 50149526 üretici koduyla eşleşir.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Leuze HTU208-100/PT-M8 Ultrasonik Sensör

Leuze HTU208-100/PT-M8 (50149526), ultrasonik sensör. Çalışma aralığı: 0,02 ... 0,1 m; Besleme gerilimi: 18 ... 30 V, DC; Çıkış 1: Transistör, PNP; Bağlantı: Yuvarlak konnektör / M8 / 4 kutuplu.

Model / referans: HTU208-100/PT-M8
Sipariş kodu: 50149526
Üretici: Leuze electronic

Teknik veri kontrolü: 2026-10-05

Bu ürün için güncel teklif alın.

Adet ve uygulamanıza göre fiyat, termin ve uygunluk değerlendirmesi.

Teklif iste WhatsApp

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Leuze HTU208-100/PT-M8 Ultrasonik Sensör Model: HTU208-100/PT-M8 Sipariş kodu: 50149526 Ürün bağlantısı: https://automation.com.tr/urunler/leuze-htu208-100-pt-m8-50149526/

Tam ürün bilgisini görüntüle

AUTOMATION | Ürün talebi
Leuze HTU208-100/PT-M8 Ultrasonik Sensör
https://automation.com.tr/urunler/leuze-htu208-100-pt-m8-50149526/
Marka: Leuze
Model: HTU208-100/PT-M8
Sipariş kodu / MPN: 50149526
Üretici: Leuze electronic
Seri: 200
Ürün grubu: Sensörler, Ultrasonik Sensörler
Ürün görseli: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50149526-main.jpg
Adet / uygulama: [lütfen belirtin]

ÜRÜN AÇIKLAMASI
Ultrasonik Sensör | 50149526
Leuze HTU208-100/PT-M8 (50149526), ultrasonik sensör. Çalışma aralığı: 0,02 ... 0,1 m; Besleme gerilimi: 18 ... 30 V, DC; Çıkış 1: Transistör, PNP; Bağlantı: Yuvarlak konnektör / M8 / 4 kutuplu.
Teknik özellikler
Temel veriler
Seri | 200 |
Çalışma prensibi | Arka plan bastırmalı tarama prensibi |
içeriği | 2 adet montaj somunu M8 |
Özel versiyon
Özel versiyon | Tanıtma girişi |
Karakteristik parametreler
MTTF | 909 Yıllar |
Ultrasonik verileri
İşletme bölgesi | 0,02 ... 0,1 m |
İşletme bölgesi | emniyetli çalışma mesafesi |
Ultrasonik frekans | 484 kHz |
Ses lobu gelişimi | standart |
Işınlama yönü | önde |
Açılma açısı | 12 ° |
Ayarlama aralığı | 20 ... 100 mm |
Ölçüm verileri
Çözünürlük | 0,1 mm |
Tekrar edilebilirlik | 0,3 % |
Referans boyutu tekrar edilebilirlik | Son değer |
Sıcaklık kayması | 0,2 %/K |
Elektrik verileri
Koruma devresi | Kısa devre koruması | Ters kutup koruması |
Güç verileri
Besleme gerilimi UB | 18 ... 30 V, DC |
Artık dalgalanma | 0 ... 10 %, UB | ’dan |
Açık devre akımı | 0 ... 30 mA |
Anahtarlama histerezi | 1 mm |
Girişler
Tanıtma giriş sayısı | 1 Adet |
Tanıtma girişleri
Anahtarlama voltajı | low: ≤ 2 V | yüksek: ≥9V |
Çıkışlar
Dijital anahtarlama çıkışı sayısı | 1 Adet |
Anahtarlama çıkışları
Anahtarlama akımı, maks. | 150 mA |
Anahtarlama voltajı | low: ≤ 2 V |
Anahtarlama çıkışı 1
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | koyu anahtarlama |
Zaman davranışı
Anahtarlama frekansı | 20 Hz |
Tepki verme süresi | 25 ms |
Hazırlık gecikmesi | 300 ms |
Bağlantı 1
İşlev | Gerilim beslemesi | Sinyal ÇIKIŞ | Tanıtma girişi |
Bağlantı türü | Yuvarlak konnektör |
Vida dişi büyüklüğü | M8 |
Malzeme | Metal |
Kutup sayısı | 4 kutuplu |
Mekanik bilgiler
Yapı şekli | Silindirik |
Ölçü (Ø x U) | 8 mm x 70 mm |
Vida dişi büyüklüğü | M8 x 1 mm |
Malzeme gövde | Metal |
Metal gövde | Nikelli pirinç |
Ultrason dönüştürücüsü malzemesi | Piezo seramik (Kurşun titan zirkon oksit (PZT) |
Net ağırlık | 10 g |
Kumanda ve gösterge
Gösterge türü | LED |
LED sayısı | 1 Adet |
Çevresel veriler
Ortam sıcaklığı işletim | -25 ... 70 °C |
Ortam sıcaklığı depolama | -25 ... 70 °C |
Sertifikalar
Koruma sınıfı | IP 67 |
Güvenlik sınıfı | III |
Sertifikasyonlar | c UL US |
Geçerli norm | IEC 60947-5-2 |
Uygulama ve ürün seçimi
Hedef yüzeyinin açısını, ses yayılım alanını ve alt algılama sınırını kontrol edin. Karşılıklı verici veya alıcı modellerinde eşleşen cihaz gereksinimini üretici belgesinden doğrulayın.
Hedef yüzeyinin açısını, ses yayılım alanını ve alt algılama sınırını kontrol edin. Karşılıklı verici veya alıcı modellerinde eşleşen cihaz gereksinimini üretici belgesinden doğrulayın.
Siparişte HTU208-100/PT-M8 modeli ile 50149526 üretici kodunu birlikte kullanın.
Besleme gereksinimi: 18 ... 30 V, DC. Makine beslemesiyle eşleştirin.
Çıkış 1: Transistör, PNP. PLC giriş devresini ve anahtarlama işlevini birlikte kontrol edin.
Montaj ve devreye alma
Montaj ve kablolamayı yetkin personel, makine güvenli durumda ve enerjisi kesilmişken yapmalıdır.
Montaj mesafeleri ve pin ataması için tam modelin üretici belgesini kullanın.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.
Ürün etiketi üzerindeki model ve sipariş kodunu teknik kayıtla eşleştirin.
Gerçek hedef veya etiket ile algılama durumunu ve kontrol sistemi girişini doğrulayın.
Üretim hızında kontrollü fonksiyon testi yapın.
Bakım
Algılama yüzeyi, kablo ve montaj bağlantılarını periyodik olarak kontrol edin.
Temizleme yöntemini üretici talimatına ve yüzey malzemesine göre belirleyin.
Temizlik veya parça değişimi sonrasında algılama testini tekrarlayın.
Sık sorulan sorular
Bu ürünün tam sipariş kodu nedir?
Leuze HTU208-100/PT-M8 modelinin üretici sipariş kodu 50149526 olarak belirtilir.
Uygulamaya uygunluk nasıl değerlendirilir?
Hedef yüzeyinin açısını, ses yayılım alanını ve alt algılama sınırını kontrol edin. Karşılıklı verici veya alıcı modellerinde eşleşen cihaz gereksinimini üretici belgesinden doğrulayın.
Fiyat, stok ve teslim süresi nasıl öğrenilir?
Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.
Automation mühendislik ve teknik destek
Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın. Stok, fiyat, termin ve aksesuar kapsamı teklif aşamasında teyit edilir.
Teknik kaynak: Leuze 50149526 resmî ürün kaydı.

Temel veriler
Seri: 200
Çalışma prensibi: Arka plan bastırmalı tarama prensibi
içeriği: 2 adet montaj somunu M8

Özel versiyon
Özel versiyon: Tanıtma girişi

Karakteristik parametreler
MTTF: 909 Yıllar

Ultrasonik verileri
İşletme bölgesi: 0,02 ... 0,1 m; emniyetli çalışma mesafesi
Ultrasonik frekans: 484 kHz
Ses lobu gelişimi: standart
Işınlama yönü: önde
Açılma açısı: 12 °
Ayarlama aralığı: 20 ... 100 mm

Ölçüm verileri
Çözünürlük: 0,1 mm
Tekrar edilebilirlik: 0,3 %
Referans boyutu tekrar edilebilirlik: Son değer
Sıcaklık kayması: 0,2 %/K

Elektrik verileri
Koruma devresi: Kısa devre koruması | Ters kutup koruması

Güç verileri
Besleme gerilimi UB: 18 ... 30 V, DC
Artık dalgalanma: 0 ... 10 %, UB | ’dan
Açık devre akımı: 0 ... 30 mA
Anahtarlama histerezi: 1 mm

Girişler
Tanıtma giriş sayısı: 1 Adet

Tanıtma girişleri
Anahtarlama voltajı: low: ≤ 2 V | yüksek: ≥9V

Çıkışlar
Dijital anahtarlama çıkışı sayısı: 1 Adet

Anahtarlama çıkışları
Anahtarlama akımı, maks.: 150 mA
Anahtarlama voltajı: low: ≤ 2 V

Anahtarlama çıkışı 1
Anahtarlama elemanı: Transistör, PNP
Anahtarlama prensibi: koyu anahtarlama

Zaman davranışı
Anahtarlama frekansı: 20 Hz
Tepki verme süresi: 25 ms
Hazırlık gecikmesi: 300 ms

Bağlantı 1
İşlev: Gerilim beslemesi | Sinyal ÇIKIŞ | Tanıtma girişi
Bağlantı türü: Yuvarlak konnektör
Vida dişi büyüklüğü: M8
Malzeme: Metal
Kutup sayısı: 4 kutuplu

Mekanik bilgiler
Yapı şekli: Silindirik
Ölçü (Ø x U): 8 mm x 70 mm
Vida dişi büyüklüğü: M8 x 1 mm
Malzeme gövde: Metal
Metal gövde: Nikelli pirinç
Ultrason dönüştürücüsü malzemesi: Piezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık: 10 g

Kumanda ve gösterge
Gösterge türü: LED
LED sayısı: 1 Adet

Çevresel veriler
Ortam sıcaklığı işletim: -25 ... 70 °C
Ortam sıcaklığı depolama: -25 ... 70 °C

Sertifikalar
Koruma sınıfı: IP 67
Güvenlik sınıfı: III
Sertifikasyonlar: c UL US
Geçerli norm: IEC 60947-5-2

Diğer teknik bilgiler
Sipariş kodu: 50149526
Tam model: HTU208-100/PT-M8
Ultrasonik verileri - İşletme bölgesi: 0,02 ... 0,1 m; emniyetli çalışma mesafesi
Tanıtma girişleri - Anahtarlama voltajı: low: ≤ 2 V | yüksek: ≥9V
Anahtarlama çıkışları - Anahtarlama voltajı: low: ≤ 2 V
Bağlantı 1 - Vida dişi büyüklüğü: M8
Mekanik bilgiler - Vida dişi büyüklüğü: M8 x 1 mm

Uygulamalar
Nesne varlık kontrolü · Konveyör ve besleme istasyonlarında algılama

Seçim kriterleri
Hedef yüzeyinin açısını, ses yayılım alanını ve alt algılama sınırını kontrol edin. Karşılıklı verici veya alıcı modellerinde eşleşen cihaz gereksinimini üretici belgesinden doğrulayın. · Siparişte HTU208-100/PT-M8 modeli ile 50149526 üretici kodunu birlikte kullanın. · Besleme gereksinimi: 18 ... 30 V, DC. Makine beslemesiyle eşleştirin. · Çıkış 1: Transistör, PNP. PLC giriş devresini ve anahtarlama işlevini birlikte kontrol edin.

Kurulum notları
Montaj ve kablolamayı yetkin personel, makine güvenli durumda ve enerjisi kesilmişken yapmalıdır. · Montaj mesafeleri ve pin ataması için tam modelin üretici belgesini kullanın. · Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma
Ürün etiketi üzerindeki model ve sipariş kodunu teknik kayıtla eşleştirin. · Gerçek hedef veya etiket ile algılama durumunu ve kontrol sistemi girişini doğrulayın. · Üretim hızında kontrollü fonksiyon testi yapın.

Bakım
Algılama yüzeyi, kablo ve montaj bağlantılarını periyodik olarak kontrol edin. · Temizleme yöntemini üretici talimatına ve yüzey malzemesine göre belirleyin. · Temizlik veya parça değişimi sonrasında algılama testini tekrarlayın.

Varyantlar
model: HTU218-800/LT-M12 · Üretici sipariş kodu / MPN: 50149537 · difference: Aynı Leuze ürün serisindeki farklı sipariş varyantıdır; elektriksel/mekanik özellikler ve bağlantı yapısı exact MPN bazında ayrıca doğrulanmalıdır.

Aksesuarlar
name: Uygun bağlantı kablosu / montaj aksesuarı · selection note: Kesin aksesuar kodu, exact ürünün Leuze resmî ürün sayfasındaki aksesuar/bağlantı bilgilerine göre seçilmelidir.

İlgili ürünler
model: HTU218-800/LT-M12 · Üretici sipariş kodu / MPN: 50149537 · url: https://automation.com.tr/urunler/leuze-htu218-800-lt-m12-50149537/ · relationship: Aynı ürün serisi içinde teknik karşılaştırma için ilişkili Leuze ürünü.

Alternatif değerlendirmesi
Muadil seçiminde algılama ilkesi, çalışma mesafesi, çıkış işlevi, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Güvenlik notları
Montaj ve test işlemlerinde makinenin güvenli durumu korunmalıdır. · Pin atamasını yalnızca tam modele ait üretici bağlantı çiziminden alın. · Personel koruma işlevi için ayrıca uygun ve doğrulanmış bir emniyet sistemi gerekir.

Bu ürünün tam sipariş kodu nedir?, Leuze HTU208-100/PT-M8 modelinin üretici sipariş kodu 50149526 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?, Hedef yüzeyinin açısını, ses yayılım alanını ve alt algılama sınırını kontrol edin. Karşılıklı verici veya alıcı modellerinde eşleşen cihaz gereksinimini üretici belgesinden doğrulayın.

Fiyat, stok ve teslim süresi nasıl öğrenilir?, Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

DOKÜMANLAR
Leuze HTU208-100/PT-M8 | 50149526 | TR/EN: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50149526-automation-teknik-foy.pdf
Leuze resmî teknik föyü - Türkçe: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/337/$v21/DS_HTU208-100-PT-M8_tur_50149526.pdf
Leuze resmî teknik föyü - İngilizce: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/242/$v21/DS_HTU208-100-PT-M8_eng_50149526.pdf

Teknik veri kontrolü: 2026-10-05

Bu ürün için fiyat, termin ve teknik uygunluk bilgisi rica ediyorum.

Teknik dokümanları görüntüle (3) ↓

Sensörler Ultrasonik Sensörler

Ürüne genel bakış

Ürün açıklaması ve kullanım kapsamı bir arada.

Detaylı ürün açıklamasını oku

Ultrasonik Sensör | 50149526

Leuze HTU208-100/PT-M8 (50149526), ultrasonik sensör. Çalışma aralığı: 0,02 … 0,1 m; Besleme gerilimi: 18 … 30 V, DC; Çıkış 1: Transistör, PNP; Bağlantı: Yuvarlak konnektör / M8 / 4 kutuplu.

Teknik özellikler

Temel veriler

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Özel versiyon

Özel versiyon	Tanıtma girişi

Karakteristik parametreler

MTTF	909 Yıllar

Ultrasonik verileri

İşletme bölgesi	0,02 … 0,1 m
İşletme bölgesi	emniyetli çalışma mesafesi
Ultrasonik frekans	484 kHz
Ses lobu gelişimi	standart
Işınlama yönü	önde
Açılma açısı	12 °
Ayarlama aralığı	20 … 100 mm

Ölçüm verileri

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Elektrik verileri

Koruma devresi	Kısa devre koruması \| Ters kutup koruması

Güç verileri

Besleme gerilimi UB	18 … 30 V, DC
Artık dalgalanma	0 … 10 %, UB \| ’dan
Açık devre akımı	0 … 30 mA
Anahtarlama histerezi	1 mm

Girişler

Tanıtma giriş sayısı	1 Adet

Tanıtma girişleri

Anahtarlama voltajı	low: ≤ 2 V \| yüksek: ≥9V

Çıkışlar

Dijital anahtarlama çıkışı sayısı	1 Adet

Çevresel veriler

Ortam sıcaklığı işletim	-25 … 70 °C
Ortam sıcaklığı depolama	-25 … 70 °C

Sertifikalar

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Uygulama ve ürün seçimi

Hedef yüzeyinin açısını, ses yayılım alanını ve alt algılama sınırını kontrol edin. Karşılıklı verici veya alıcı modellerinde eşleşen cihaz gereksinimini üretici belgesinden doğrulayın.

Hedef yüzeyinin açısını, ses yayılım alanını ve alt algılama sınırını kontrol edin. Karşılıklı verici veya alıcı modellerinde eşleşen cihaz gereksinimini üretici belgesinden doğrulayın.
Siparişte HTU208-100/PT-M8 modeli ile 50149526 üretici kodunu birlikte kullanın.
Besleme gereksinimi: 18 … 30 V, DC. Makine beslemesiyle eşleştirin.
Çıkış 1: Transistör, PNP. PLC giriş devresini ve anahtarlama işlevini birlikte kontrol edin.

Montaj ve devreye alma

Montaj ve kablolamayı yetkin personel, makine güvenli durumda ve enerjisi kesilmişken yapmalıdır.
Montaj mesafeleri ve pin ataması için tam modelin üretici belgesini kullanın.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.
Ürün etiketi üzerindeki model ve sipariş kodunu teknik kayıtla eşleştirin.
Gerçek hedef veya etiket ile algılama durumunu ve kontrol sistemi girişini doğrulayın.
Üretim hızında kontrollü fonksiyon testi yapın.

Bakım

Algılama yüzeyi, kablo ve montaj bağlantılarını periyodik olarak kontrol edin.
Temizleme yöntemini üretici talimatına ve yüzey malzemesine göre belirleyin.
Temizlik veya parça değişimi sonrasında algılama testini tekrarlayın.

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Leuze HTU208-100/PT-M8 modelinin üretici sipariş kodu 50149526 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

Automation mühendislik ve teknik destek

Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın. Stok, fiyat, termin ve aksesuar kapsamı teklif aşamasında teyit edilir.

Teknik kaynak: Leuze 50149526 resmî ürün kaydı.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Temel veriler

Temel veriler
Seri	200
Çalışma prensibi	Arka plan bastırmalı tarama prensibi
içeriği	2 adet montaj somunu M8

Özel versiyon

Özel versiyon
Özel versiyon	Tanıtma girişi

Karakteristik parametreler

Karakteristik parametreler
MTTF	909 Yıllar

Ultrasonik verileri

Ultrasonik verileri
İşletme bölgesi	0,02 ... 0,1 m; emniyetli çalışma mesafesi
Ultrasonik frekans	484 kHz
Ses lobu gelişimi	standart
Işınlama yönü	önde
Açılma açısı	12 °
Ayarlama aralığı	20 ... 100 mm

Ölçüm verileri

Ölçüm verileri
Çözünürlük	0,1 mm
Tekrar edilebilirlik	0,3 %
Referans boyutu tekrar edilebilirlik	Son değer
Sıcaklık kayması	0,2 %/K

Elektrik verileri

Elektrik verileri
Koruma devresi	Kısa devre koruması \| Ters kutup koruması

Güç verileri

Güç verileri
Besleme gerilimi UB	18 ... 30 V, DC
Artık dalgalanma	0 ... 10 %, UB \| ’dan
Açık devre akımı	0 ... 30 mA
Anahtarlama histerezi	1 mm

Girişler

Girişler
Tanıtma giriş sayısı	1 Adet

Tanıtma girişleri

Tanıtma girişleri
Anahtarlama voltajı	low: ≤ 2 V \| yüksek: ≥9V

Çıkışlar

Çıkışlar
Dijital anahtarlama çıkışı sayısı	1 Adet

Anahtarlama çıkışları

Anahtarlama çıkışları
Anahtarlama akımı, maks.	150 mA
Anahtarlama voltajı	low: ≤ 2 V

Anahtarlama çıkışı 1

Anahtarlama çıkışı 1
Anahtarlama elemanı	Transistör, PNP
Anahtarlama prensibi	koyu anahtarlama

Zaman davranışı

Zaman davranışı
Anahtarlama frekansı	20 Hz
Tepki verme süresi	25 ms
Hazırlık gecikmesi	300 ms

Bağlantı 1

Bağlantı 1
İşlev	Gerilim beslemesi \| Sinyal ÇIKIŞ \| Tanıtma girişi
Bağlantı türü	Yuvarlak konnektör
Vida dişi büyüklüğü	M8
Malzeme	Metal
Kutup sayısı	4 kutuplu

Mekanik bilgiler

Mekanik bilgiler
Yapı şekli	Silindirik
Ölçü (Ø x U)	8 mm x 70 mm
Vida dişi büyüklüğü	M8 x 1 mm
Malzeme gövde	Metal
Metal gövde	Nikelli pirinç
Ultrason dönüştürücüsü malzemesi	Piezo seramik (Kurşun titan zirkon oksit (PZT)
Net ağırlık	10 g

Kumanda ve gösterge

Kumanda ve gösterge
Gösterge türü	LED
LED sayısı	1 Adet

Çevresel veriler

Çevresel veriler
Ortam sıcaklığı işletim	-25 ... 70 °C
Ortam sıcaklığı depolama	-25 ... 70 °C

Sertifikalar

Sertifikalar
Koruma sınıfı	IP 67
Güvenlik sınıfı	III
Sertifikasyonlar	c UL US
Geçerli norm	IEC 60947-5-2

Diğer teknik bilgiler

Diğer teknik bilgiler
Sipariş kodu	50149526
Tam model	HTU208-100/PT-M8
Ultrasonik verileri - İşletme bölgesi	0,02 ... 0,1 m; emniyetli çalışma mesafesi
Tanıtma girişleri - Anahtarlama voltajı	low: ≤ 2 V \| yüksek: ≥9V
Anahtarlama çıkışları - Anahtarlama voltajı	low: ≤ 2 V
Bağlantı 1 - Vida dişi büyüklüğü	M8
Mekanik bilgiler - Vida dişi büyüklüğü	M8 x 1 mm

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

Nesne varlık kontrolü
Konveyör ve besleme istasyonlarında algılama

Seçim kriterleri

Hedef yüzeyinin açısını, ses yayılım alanını ve alt algılama sınırını kontrol edin. Karşılıklı verici veya alıcı modellerinde eşleşen cihaz gereksinimini üretici belgesinden doğrulayın.
Siparişte HTU208-100/PT-M8 modeli ile 50149526 üretici kodunu birlikte kullanın.
Besleme gereksinimi: 18 ... 30 V, DC. Makine beslemesiyle eşleştirin.
Çıkış 1: Transistör, PNP. PLC giriş devresini ve anahtarlama işlevini birlikte kontrol edin.

Montaj notları

Montaj ve kablolamayı yetkin personel, makine güvenli durumda ve enerjisi kesilmişken yapmalıdır.
Montaj mesafeleri ve pin ataması için tam modelin üretici belgesini kullanın.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma

Ürün etiketi üzerindeki model ve sipariş kodunu teknik kayıtla eşleştirin.
Gerçek hedef veya etiket ile algılama durumunu ve kontrol sistemi girişini doğrulayın.
Üretim hızında kontrollü fonksiyon testi yapın.

Bakım / servis

Algılama yüzeyi, kablo ve montaj bağlantılarını periyodik olarak kontrol edin.
Temizleme yöntemini üretici talimatına ve yüzey malzemesine göre belirleyin.
Temizlik veya parça değişimi sonrasında algılama testini tekrarlayın.

Varyantlar / opsiyonlar

HTU218-800/LT-M12
Sipariş kodu: 50149537
Aynı Leuze ürün serisindeki farklı sipariş varyantıdır; elektriksel/mekanik özellikler ve bağlantı yapısı exact MPN bazında ayrıca doğrulanmalıdır.

Aksesuarlar ve uyumluluk

Uygun bağlantı kablosu / montaj aksesuarı
selection note: Kesin aksesuar kodu, exact ürünün Leuze resmî ürün sayfasındaki aksesuar/bağlantı bilgilerine göre seçilmelidir.

İlgili ürün referansları

HTU218-800/LT-M12
Sipariş kodu: 50149537
Ürün referansını aç ↗
Aynı ürün serisi içinde teknik karşılaştırma için ilişkili Leuze ürünü.

Muadil / alternatif değerlendirme

Muadil seçiminde algılama ilkesi, çalışma mesafesi, çıkış işlevi, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Güvenlik notları

Montaj ve test işlemlerinde makinenin güvenli durumu korunmalıdır.
Pin atamasını yalnızca tam modele ait üretici bağlantı çiziminden alın.
Personel koruma işlevi için ayrıca uygun ve doğrulanmış bir emniyet sistemi gerekir.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Leuze HTU208-100/PT-M8 | 50149526 | TR/ENAutomation Teknik Föyü Leuze resmî teknik föyü - TürkçeÜretici teknik belge erişimi Leuze resmî teknik föyü - İngilizceÜretici teknik belge erişimi

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Leuze HTU208-100/PT-M8 modelinin üretici sipariş kodu 50149526 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

İlgili sektörler ve teknik etiketler

Sektörler

Ambalaj İç lojistik Makine İmalatı

Nitelikler

18 ... 30 V, DC IP 67 Transistör, PNP Yuvarlak konnektör / M8 / 4 kutuplu

Etiketler

200 50149526 HTU208-100/PT-M8 Leuze Ultrasonik Sensör

Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.

TEKNİK TEKLİF

Bu ürün için birlikte ilerleyelim.

Ürün bilgisi forma otomatik eklenir. Adet, uygulama ve ihtiyaç zamanını paylaşmanız yeterli.

Teklif alınacak ürün Leuze HTU208-100/PT-M8 Ultrasonik Sensör · HTU208-100/PT-M8

Ad Soyad * Firma E-posta Telefon / WhatsApp * Ülke / Şehir Adet Aciliyet Uygulama / Açıklama Dosya / FotoğrafPDF / JPG / PNG / WebP · max 5 MB

HTU208-100/PT-M8Teklif iste ↗

Leuze HTU208-100/PT-M8 Ultrasonik Sensör

Ürün koduyla doğrudan sorun.

Ürüne genel bakış

Ultrasonik Sensör | 50149526

Teknik özellikler

Temel veriler

Özel versiyon

Karakteristik parametreler

Ultrasonik verileri

Ölçüm verileri

Elektrik verileri

Güç verileri

Girişler

Tanıtma girişleri

Çıkışlar

Anahtarlama çıkışları

Anahtarlama çıkışı 1

Zaman davranışı

Bağlantı 1

Mekanik bilgiler

Kumanda ve gösterge

Çevresel veriler

Sertifikalar

Uygulama ve ürün seçimi

Montaj ve devreye alma

Bakım

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Uygulamaya uygunluk nasıl değerlendirilir?

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Automation mühendislik ve teknik destek

Teknik özellikler

Uygulama, seçim ve kullanım

Güvenlik notları

Teknik dokümanlar

Sık sorulan sorular

Sektörler

Nitelikler

Etiketler

Bu ürün için birlikte ilerleyelim.

İlgili ürünler

Leuze RSL420-M/CU416-5 Emniyet lazer alan tarayıcı

Leuze SETLS+LE20-500/4X-200-M8 Tek yön çalışan fotoelektrik sensör seti

Leuze RSL440-XL/CU429-25 Emniyet lazer alan tarayıcı

Leuze RSL430-L/CU429-10 Emniyet lazer alan tarayıcı
