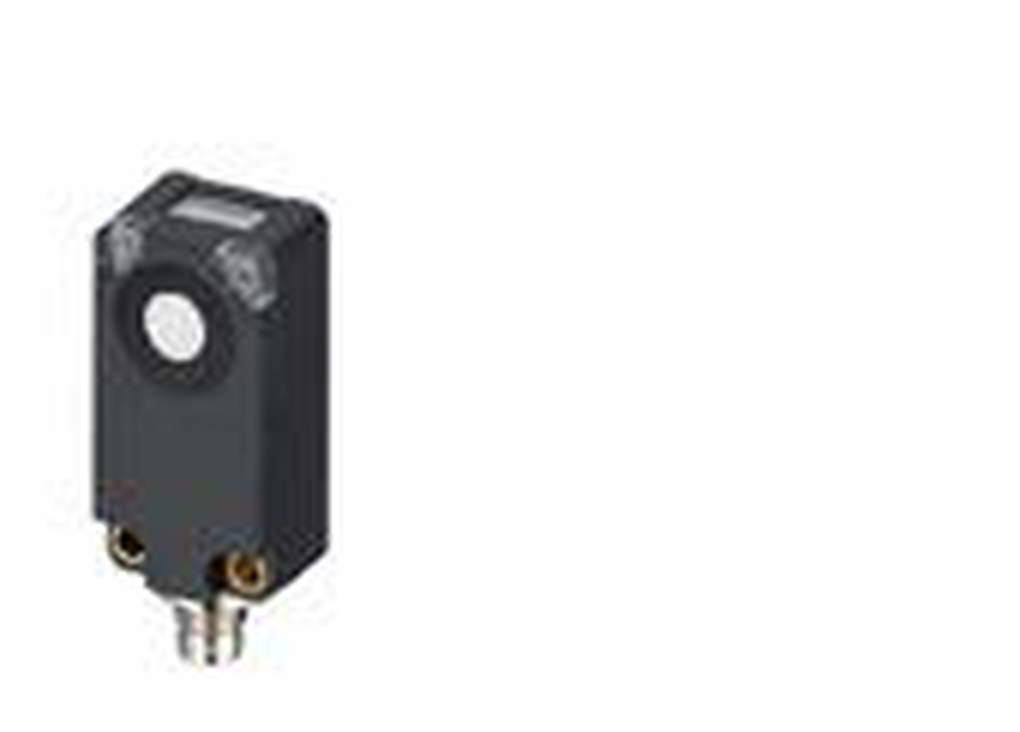

Leuze HTU420B-250.3/6T-M8 (50150567) ürün görseli Görseli büyüt

Leuze resmi üretici materyalinden yerelleştirilmiş ürün görseli.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Leuze ↗420B

Leuze HTU420B-250.3/6T-M8 Ultrasonik Sensör

Model / referans
HTU420B-250.3/6T-M8
Sipariş kodu
50150567
Üretici
Leuze electronic GmbH + Co. KG

Teknik veri kontrolü: 2026-09-26

Fiyat ve teslim süresi

Talebinize ürün kodunu otomatik ekliyoruz.

Teklif isteWhatsApp
Ürün bilgilerini paylaş

Ürün koduyla doğrudan sorun.

Kısa mesaj, model kodu ve tek ürün bağlantısı.

WhatsApp’ta sor

WhatsApp mesajı ürün adı, model ve sipariş kodunu içerir. Ayrıntılı teknik bilgileri isterseniz ayrıca kopyalayabilirsiniz. Görselle paylaş seçeneğinde uygulamayı ve alıcıyı siz seçersiniz.

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Leuze HTU420B-250.3/6T-M8 Ultrasonik Sensör Model: HTU420B-250.3/6T-M8 Sipariş kodu: 50150567 Ürün bağlantısı: https://automation.com.tr/urunler/leuze-htu420b-250-3-6t-m8-50150567/

Tam ürün bilgisini görüntüle

Teknik dokümanları görüntüle (2) ↓
Mesafe ve Varlık AlgılamaSensörlerUltrasonik Sensörler

Ürüne genel bakış

Detaylı ürün açıklamasını oku

HTU420B-250.3/6T-M8 ne için değerlendirilir?

Leuze HTU420B-250.3/6T-M8 (50150567), ultrasonik sensör olarak listelenir. i̇şletme bölgesi: 0,01–0,25 m; çıkış: 1 push-pull çıkış.

Ultrasonik seçimde çalışma aralığının başlangıcı da sonu kadar önemlidir; sensöre aşırı yakın hedefler için nominal üst menzil referans alınamaz. Hedefin açısı, ses emici yüzeyi ve çevredeki diğer ultrasonik kaynaklar değerlendirilmelidir. Seviye veya birikim uygulaması için sonuç, gerçek malzeme üzerinde denemeyle doğrulanmalıdır.

Model bazlı teknik veriler

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Seçim ve entegrasyon

Alt çalışma sınırını, hedef açısını ve gerekli tepki süresini proses geometrisiyle karşılaştırın. Akustik yüzeyi hedefe uygun açıyla konumlandırın; çoklu sensör yerleşiminde karşılıklı etkileşimi değerlendirin. Gerçek hedefi çalışma aralığının sınırlarında test edin; çıkış mantığını PLC tarafında doğrulayın.

Mühendislik ve teknik servis

Automation ile teknik değerlendirmede HTU420B-250.3/6T-M8 modeli ve 50150567 sipariş koduyla birlikte hedef/ürün numunesi, çalışma mesafesi, kontrol sistemi ve mevcut bağlantı bilgileri paylaşılmalıdır. Akustik yüzeyde birikme, montaj açısı kayması ve konnektör gevşemesini kontrol edin. Ürün değişimi yalnızca gövde benzerliğine göre yapılmamalıdır.

Güvenlik ve kaynak

Pin ve terminal numaraları bu içerikten tahmin edilmemelidir; tam sipariş koduna ait üretici bağlantı şemasını kullanın. Bu standart algılama/tanımlama ürününe ayrıca doğrulanmamış bir personel koruma görevi yüklemeyin.

Teknik değer kaynağı: Leuze HTU420B-250.3/6T-M8 / 50150567. Kaynak kontrolü: 2026-09-26. Bu metin üretici kullanım kılavuzunun yerine geçmez; yayınlanmayan teknik sınırlar türetilmemiştir.

Ürün görseli hakkında

Leuze Ultrasonik 420B — Temsilî üretici seri görseli; birebir model fotoğrafı değildir. 420B seri görseli; menzil ve çıkış seçeneği görselden belirlenmez. Kaynak: Leuze Ürünlere genel bakış 2026, s. 25.

Görsel katalog çözünürlüğündedir (170 × 122 piksel); detaylı ölçü ve varyant kontrolü için üretici teknik çizimini kullanın.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Algılama ve performans
Algılama ve performans
Algılama prensibiUltrasonik, arka plan bastırmalı
İşletme bölgesi0,01–0,25 m
Anahtarlama frekansı20 Hz
Tepki süresi25 ms
Elektrik ve haberleşme
Elektrik ve haberleşme
Besleme12–30 VDC
Çıkış1 push-pull çıkış
Azami çıkış akımı100 mA
Anahtarlama mantığıPNP aydınlık / NPN karanlık
BağlantıM8, 4 pin
Optik ve akustik
Optik ve akustik
Ultrasonik frekans370 kHz
Mekanik ve çevre
Mekanik ve çevre
Ölçüler20,5 × 41 × 15 mm
GövdeASA / PMMA plastik
Çalışma sıcaklığı−25…+65 °C
Koruma derecesiIP67
Sınıflama ve diğer bilgiler
Sınıflama ve diğer bilgiler
SertifikasyoncULus

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

  • Nesne varlık ve mesafe eşiği kontrolü

  • Malzeme birikim seviyesi değerlendirmesi

  • Konveyörde doluluk kontrolü

Seçim kriterleri

  • Alt çalışma sınırını, hedef açısını ve gerekli tepki süresini proses geometrisiyle karşılaştırın.

  • Tam model HTU420B-250.3/6T-M8 ve sipariş numarası 50150567 birlikte doğrulanmalıdır.

  • Besleme (12–30 VDC) ve kontrol sistemi arayüzünü birlikte değerlendirin.

Montaj notları

  • Akustik yüzeyi hedefe uygun açıyla konumlandırın; çoklu sensör yerleşiminde karşılıklı etkileşimi değerlendirin.

  • Montaj, söküm ve kablolama öncesinde makineyi güvenli duruma alın; enerji izolasyonu ve kilitleme/etiketleme prosedürünü uygulayın.

  • Kablo, soket ve montaj aksesuarlarının 50150567 ile uyumluluğunu üretici dokümanından teyit edin.

Devreye alma

  • Gerçek hedefi çalışma aralığının sınırlarında test edin; çıkış mantığını PLC tarafında doğrulayın.

  • Enerji verilmesi ve fonksiyon testi, onaylı devreye alma prosedürü ve yetkin personel gözetimiyle yapılmalıdır.

  • Parametre değişikliklerini, test numunelerini ve kabul sonucunu bakım kaydına ekleyin.

Bakım / servis

  • Akustik yüzeyde birikme, montaj açısı kayması ve konnektör gevşemesini kontrol edin.

  • Değiştirilen parçanın tam sipariş numarasını, kayıtlı ayarlarını ve güvenli yeniden devreye alma testini kontrol edin.

Varyantlar / opsiyonlar
  • Leuze 420B serisi

    Aynı seri içindeki bağlantı, arayüz veya performans seçenekleri exact sipariş koduna göre değişir.

Aksesuarlar ve uyumluluk
  • Montaj, kablo, konnektör ve uygulamaya özel aksesuarlar exact modele göre seçilmelidir.

    Model: Leuze uyumlu aksesuarlar

İlgili ürün referansları
  • HTU420B-250.3/GT-M8

    Aynı seri içinde karşılaştırma adayı, doğrudan muadil değildir. Anahtarlama mantığı: PNP karanlık / NPN aydınlık

    Sipariş kodu: 50150568

    source url: https://www.leuze.com/tr-tr/htu420b-2503gt-m8/50150568

Muadil / alternatif değerlendirme

HTU420B-250.3/6T-M8 (50150567) için aday muadil; algılama/okuma prensibi, çalışma aralığı, besleme, çıkış veya protokol, boyut ve ortam sınırları üzerinden karşılaştırılmalıdır. Sadece model benzerliği veya aynı seri adı değişim onayı değildir.

Güvenlik notları

  • Montaj, söküm ve kablolama öncesinde makineyi güvenli duruma alın; enerji izolasyonu ve kilitleme/etiketleme prosedürünü uygulayın.

  • Pin ve terminal numaraları bu içerikten tahmin edilmemelidir; tam sipariş koduna ait üretici bağlantı şemasını kullanın.

  • Bu standart algılama/tanımlama ürününe ayrıca doğrulanmamış bir personel koruma görevi yüklemeyin.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Leuze HTU420B-250.3/6T-M8 - Automation kurumsal teknik föyüAutomation Kurumsal Ürün Teknik FöyüLeuze HTU420B-250.3/6T-M8 (50150567)Leuze resmi ürün sayfası

Sık sorulan sorular

HTU420B-250.3/6T-M8 sipariş numarası nedir?

Leuze ürün sayfasındaki sipariş numarası 50150567, tam model adı HTU420B-250.3/6T-M8 olarak kaydedilmiştir.

HTU420B-250.3/6T-M8 için i̇şletme bölgesi nedir?

Üretici model sayfasında i̇şletme bölgesi 0,01–0,25 m olarak belirtilir. Değer, kaynakta verilen hedef ve çalışma koşullarıyla birlikte değerlendirilmelidir.

HTU420B-250.3/6T-M8 için çıkış nedir?

Üretici model sayfasında çıkış 1 push-pull çıkış olarak belirtilir. Değer, kaynakta verilen hedef ve çalışma koşullarıyla birlikte değerlendirilmelidir.

Aynı serideki başka bir ürün doğrudan muadil midir?

Hayır. Besleme, çıkış/protokol, montaj, performans ve varsa emniyet fonksiyonları tam sipariş kodları üzerinden karşılaştırılmalıdır; bu paket doğrudan muadillik onayı vermez.

Bağlantı ve devreye alma için bu metin yeterli midir?

Hayır. Tam model üretici bağlantı şeması ve kullanım talimatı gerekir. Enerji izolasyonu, kontrol planı ve uygulamaya özgü kabul testleri tamamlanmalıdır.

İlgili sektörler ve teknik etiketler

Sektörler

AmbalajMakine İmalatıProses Otomasyonu

Nitelikler

Algılama prensibi: Ultrasonik, arka plan bastırmalıAnahtarlama frekansı: 20 HzAzami çıkış akımı: 100 mABesleme: 12–30 VDCÇıkış: 1 push-pull çıkışİşletme bölgesi: 0,01–0,25 mTepki süresi: 25 msUltrasonik frekans: 370 kHz

Etiketler

50150567HTU420B-250.3/6T-M8Leuzemesafe eşiğiseviye değerlendirmeultrasonik algılama
Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.
