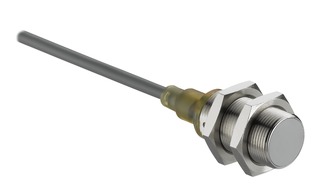

Leuze ISS 218MM/44-5E0 (50141478) ürün görseli

Leuze resmî ürün medyası; kaynak dosyası 50141478 üretici koduyla eşleşir.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Leuze ISS 218MM/44-5E0 Endüktif sensör

Leuze ISS 218MM/44-5E0 (50141478), endüktif sensör. Seri: 218; Tip. sınır mesafesi S n: 5 mm; İşletme bölgesi S a: 0 ... 4,05 mm.

Model / referans: ISS 218MM/44-5E0
Sipariş kodu: 50141478
Üretici: Leuze electronic

Teknik veri kontrolü: 2026-10-06

Bu ürün için güncel teklif alın.

Adet ve uygulamanıza göre fiyat, termin ve uygunluk değerlendirmesi.

Teklif iste WhatsApp

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Leuze ISS 218MM/44-5E0 Endüktif sensör Model: ISS 218MM/44-5E0 Sipariş kodu: 50141478 Ürün bağlantısı: https://automation.com.tr/urunler/leuze-iss-218mm-44-5e0-50141478/

Tam ürün bilgisini görüntüle

AUTOMATION | Ürün talebi
Leuze ISS 218MM/44-5E0 Endüktif sensör
https://automation.com.tr/urunler/leuze-iss-218mm-44-5e0-50141478/
Marka: Leuze
Model: ISS 218MM/44-5E0
Sipariş kodu / MPN: 50141478
Üretici: Leuze electronic
Seri: 218
Ürün grubu: Endüktif Sensörler, Sensörler
Ürün görseli: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50141478-main.jpg
Adet / uygulama: [lütfen belirtin]

ÜRÜN AÇIKLAMASI
Endüktif sensör | 50141478
Leuze ISS 218MM/44-5E0 (50141478), endüktif sensör. Seri: 218; Tip. sınır mesafesi S n: 5 mm; İşletme bölgesi S a: 0 ... 4,05 mm.
Teknik özellikler
Temel veriler
Seri | 218 |
Tip. sınır mesafesi S n | 5 mm |
İşletme bölgesi S a | 0 ... 4,05 mm |
Özel versiyon
Özel versiyon | NO ve NC çalışan tamamlayıcı çıkışlar |
Karakteristik parametreler
MTTF | 850 Yıllar |
Elektrik verileri
Koruma devresi | Geçici koruması Kısa devre koruması Ters kutup koruması |
Besleme gerilimi U B | 10 ... 36 V, DC |
Artık dalgalanma | 0 ... 10 %, U B ’dan |
Açık devre akımı | 0 ... 16 mA |
Sıcaklık kayması, maks. (% cinsinden başlangıç S r ) | 19 % |
Tekrar edilebilirlik, maks. (% cinsinden başlangıç S r ) | 10 % |
Anahtarlama histerezi | 20 % |
Dijital anahtarlama çıkışı sayısı | 2 Adet |
Voltaj türü | DC |
Anahtarlama akımı, maks. | 200 mA |
Artık akım, maks. | 0,05 mA |
Voltaj düşmesi | ≤ 2 V |
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar |
Güç verileri
Besleme gerilimi U B | 10 ... 36 V, DC |
Artık dalgalanma | 0 ... 10 %, U B ’dan |
Açık devre akımı | 0 ... 16 mA |
Sıcaklık kayması, maks. (% cinsinden başlangıç S r ) | 19 % |
Tekrar edilebilirlik, maks. (% cinsinden başlangıç S r ) | 10 % |
Anahtarlama histerezi | 20 % |
Çıkışlar
Dijital anahtarlama çıkışı sayısı | 2 Adet |
Voltaj türü | DC |
Anahtarlama akımı, maks. | 200 mA |
Artık akım, maks. | 0,05 mA |
Voltaj düşmesi | ≤ 2 V |
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar |
Anahtarlama çıkışları
Voltaj türü | DC |
Anahtarlama akımı, maks. | 200 mA |
Artık akım, maks. | 0,05 mA |
Voltaj düşmesi | ≤ 2 V |
Anahtarlama çıkışı 1
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | Kapatıcı (NO) – NO ve NC çalışan tamamlayıcı çıkışlar |
Anahtarlama çıkışı 2
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar |
Zaman davranışı
Anahtarlama frekansı | 1.500 Hz |
Hazırlık gecikmesi | 50 ms |
Bağlantı
Bağlantı sayısı | 1 Adet |
İşlev | Gerilim beslemesi Sinyal ÇIKIŞ |
Bağlantı türü | Kablo |
Kablo uzunluğu | 2.000 mm |
Malzeme kılıf | PVC |
Kablo rengi | gri |
İletken sayısı | 4 damarlı |
İletken enine kesiti | 0,25 mm² |
Bağlantı 1
İşlev | Gerilim beslemesi Sinyal ÇIKIŞ |
Bağlantı türü | Kablo |
Kablo uzunluğu | 2.000 mm |
Malzeme kılıf | PVC |
Kablo rengi | gri |
İletken sayısı | 4 damarlı |
İletken enine kesiti | 0,25 mm² |
Mekanik bilgiler
Yapı şekli | Silindirik |
Ölçü (Ø x U) | 18 mm x 53 mm |
Vida dişi büyüklüğü | M18 x 1 mm |
Montaj türü | Gömülü |
Metal gövde | Nikelli pirinç |
Malzeme aktif yüzey | Plastik, Polibütilen (PBT) |
Net ağırlık | 82 g |
Gövde rengi | gri gümüş |
Montaj braketi türü | Montaj braketi vida dişi |
Standart ölçme plakası | 18 x 18 mm², Fe360 |
Mechanische Daten
Werkstoff Gehäuse | Metal |
Kumanda ve gösterge
Gösterge türü | LED |
LED sayısı | 1 Adet |
Çevresel veriler
Ortam sıcaklığı işletim | -25 ... 70 °C |
Ortam sıcaklığı depolama | -30 ... 80 °C |
Sertifikalar
Koruma sınıfı | IP 67 |
Güvenlik sınıfı | II |
Sertifikasyonlar | c UL US |
Standarda göre kontrol yöntemi EMV | EN 61000-4-2, -3, -4, -8 |
Düzeltme faktörleri
Alüminyum | 0,5 |
Paslanmaz çelik | 0,7 |
Bakır | 0,3 |
Pirinç | 0,5 |
Fe360 çelik | 1 |
Sınıflandırma
Gümrük taife numarası | 85365080 |
ECLASS 5.1.4 | 27270101 |
ECLASS 8.0 | 27270101 |
ECLASS 9.0 | 27270101 |
ECLASS 10.0 | 27270101 |
ECLASS 11.0 | 27270101 |
ECLASS 12.0 | 27274001 |
ECLASS 13.0 | 27274001 |
ECLASS 14.0 | 27274001 |
ECLASS 15.0 | 27274001 |
ECLASS 16.0 | 27274001 |
ETIM 5.0 | EC002714 |
ETIM 6.0 | EC002714 |
ETIM 7.0 | EC002714 |
ETIM 8.0 | EC002714 |
ETIM 9.0 | EC002714 |
ETIM 10.0 | EC002714 |
UNSPSC 26.08 | 39122230 |
Uygulama ve ürün seçimi
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Montaj ve devreye alma
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Automation mühendislik ve teknik destek
Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.
Teknik kaynak: Leuze 50141478 resmî ürün kaydı.

Temel veriler
Seri: 218
Tip. sınır mesafesi S n: 5 mm
İşletme bölgesi S a: 0 ... 4,05 mm

Özel versiyon
Özel versiyon: NO ve NC çalışan tamamlayıcı çıkışlar

Karakteristik parametreler
MTTF: 850 Yıllar

Elektrik verileri
Koruma devresi: Geçici koruması Kısa devre koruması Ters kutup koruması
Besleme gerilimi U B: 10 ... 36 V, DC
Artık dalgalanma: 0 ... 10 %, U B ’dan
Açık devre akımı: 0 ... 16 mA
Sıcaklık kayması, maks. (% cinsinden başlangıç S r ): 19 %
Tekrar edilebilirlik, maks. (% cinsinden başlangıç S r ): 10 %
Anahtarlama histerezi: 20 %
Dijital anahtarlama çıkışı sayısı: 2 Adet
Voltaj türü: DC
Anahtarlama akımı, maks.: 200 mA
Artık akım, maks.: 0,05 mA
Voltaj düşmesi: ≤ 2 V
Anahtarlama elemanı: Transistör, PNP
Anahtarlama prensibi: Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar

Anahtarlama çıkışı 1
Anahtarlama prensibi: Kapatıcı (NO) – NO ve NC çalışan tamamlayıcı çıkışlar

Zaman davranışı
Anahtarlama frekansı: 1.500 Hz
Hazırlık gecikmesi: 50 ms

Bağlantı
Bağlantı sayısı: 1 Adet
İşlev: Gerilim beslemesi Sinyal ÇIKIŞ
Bağlantı türü: Kablo
Kablo uzunluğu: 2.000 mm
Malzeme kılıf: PVC
Kablo rengi: gri
İletken sayısı: 4 damarlı
İletken enine kesiti: 0,25 mm²

Mekanik bilgiler
Yapı şekli: Silindirik
Ölçü (Ø x U): 18 mm x 53 mm
Vida dişi büyüklüğü: M18 x 1 mm
Montaj türü: Gömülü
Metal gövde: Nikelli pirinç
Malzeme aktif yüzey: Plastik, Polibütilen (PBT)
Net ağırlık: 82 g
Gövde rengi: gri gümüş
Montaj braketi türü: Montaj braketi vida dişi
Standart ölçme plakası: 18 x 18 mm², Fe360

Mechanische Daten
Werkstoff Gehäuse: Metal

Kumanda ve gösterge
Gösterge türü: LED
LED sayısı: 1 Adet

Çevresel veriler
Ortam sıcaklığı işletim: -25 ... 70 °C
Ortam sıcaklığı depolama: -30 ... 80 °C

Sertifikalar
Koruma sınıfı: IP 67
Güvenlik sınıfı: II
Sertifikasyonlar: c UL US
Standarda göre kontrol yöntemi EMV: EN 61000-4-2, -3, -4, -8

Düzeltme faktörleri
Alüminyum: 0,5
Paslanmaz çelik: 0,7
Bakır: 0,3
Pirinç: 0,5
Fe360 çelik: 1

Sınıflandırma
Gümrük taife numarası: 85365080
ECLASS 5.1.4: 27270101
ECLASS 8.0: 27270101
ECLASS 9.0: 27270101
ECLASS 10.0: 27270101
ECLASS 11.0: 27270101
ECLASS 12.0: 27274001
ECLASS 13.0: 27274001
ECLASS 14.0: 27274001
ECLASS 15.0: 27274001
ECLASS 16.0: 27274001
ETIM 5.0: EC002714
ETIM 6.0: EC002714
ETIM 7.0: EC002714
ETIM 8.0: EC002714
ETIM 9.0: EC002714
ETIM 10.0: EC002714
UNSPSC 26.08: 39122230

Diğer teknik bilgiler
Sipariş kodu: 50141478
Tam model: ISS 218MM/44-5E0
Güç verileri - Besleme gerilimi U B: 10 ... 36 V, DC
Güç verileri - Artık dalgalanma: 0 ... 10 %, U B ’dan
Güç verileri - Açık devre akımı: 0 ... 16 mA
Güç verileri - Sıcaklık kayması, maks. (% cinsinden başlangıç S r ): 19 %
Güç verileri - Tekrar edilebilirlik, maks. (% cinsinden başlangıç S r ): 10 %
Güç verileri - Anahtarlama histerezi: 20 %
Çıkışlar - Dijital anahtarlama çıkışı sayısı: 2 Adet
Çıkışlar - Voltaj türü: DC
Çıkışlar - Anahtarlama akımı, maks.: 200 mA
Çıkışlar - Artık akım, maks.: 0,05 mA
Çıkışlar - Voltaj düşmesi: ≤ 2 V
Çıkışlar - Anahtarlama elemanı: Transistör, PNP
Çıkışlar - Anahtarlama prensibi: Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar
Anahtarlama çıkışları - Voltaj türü: DC
Anahtarlama çıkışları - Anahtarlama akımı, maks.: 200 mA
Anahtarlama çıkışları - Artık akım, maks.: 0,05 mA
Anahtarlama çıkışları - Voltaj düşmesi: ≤ 2 V
Anahtarlama çıkışı 1 - Anahtarlama elemanı: Transistör, PNP
Anahtarlama çıkışı 1 - Anahtarlama prensibi: Kapatıcı (NO) – NO ve NC çalışan tamamlayıcı çıkışlar
Anahtarlama çıkışı 2 - Anahtarlama elemanı: Transistör, PNP
Anahtarlama çıkışı 2 - Anahtarlama prensibi: Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar
Bağlantı 1 - İşlev: Gerilim beslemesi Sinyal ÇIKIŞ
Bağlantı 1 - Bağlantı türü: Kablo
Bağlantı 1 - Kablo uzunluğu: 2.000 mm
Bağlantı 1 - Malzeme kılıf: PVC
Bağlantı 1 - Kablo rengi: gri
Bağlantı 1 - İletken sayısı: 4 damarlı
Bağlantı 1 - İletken enine kesiti: 0,25 mm²

Uygulamalar
Metal parça varlık kontrolü · Mekanizma son konum algılama

Seçim kriterleri
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir. · Siparişte ISS 218MM/44-5E0 modeli ile 50141478 üretici kodunu birlikte kullanın.

Kurulum notları
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır. · Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır. · Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir. · Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar
model: ISS 218MM/44-8N0 · Üretici sipariş kodu / MPN: 50141480 · difference: Tip. sınır mesafesi S n: 5 mm yerine 8 mm. İşletme bölgesi S a: 0 ... 4,05 mm yerine 0 ... 6,48 mm. Ölçü (Ø x U): 18 mm x 53 mm yerine 18 mm x 63 mm. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/iss-218mm44-8n0/50141480 · model: ISS 218MM/44-5E0-S12 · Üretici sipariş kodu / MPN: 50141479 · difference: Bağlantı türü: Kablo yerine Yuvarlak konnektör. Bağlantı 1 - Bağlantı türü: Kablo yerine Yuvarlak konnektör. Ölçü (Ø x U): 18 mm x 53 mm yerine 18 mm x 54 mm. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/iss-218mm44-5e0-s12/50141479

Aksesuarlar
name: Uygulamaya uygun bağlantı ve montaj aksesuarı · selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürünler
model: ISS 218MM/44-8N0 · Üretici sipariş kodu / MPN: 50141480 · url: https://automation.com.tr/urunler/leuze-iss-218mm-44-8n0-50141480/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir. · model: ISS 218MM/44-5E0-S12 · Üretici sipariş kodu / MPN: 50141479 · url: https://automation.com.tr/urunler/leuze-iss-218mm-44-5e0-s12-50141479/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Alternatif değerlendirmesi
Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Bu ürünün tam sipariş kodu nedir?, Leuze ISS 218MM/44-5E0 modelinin üretici sipariş kodu 50141478 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?, Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?, Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

DOKÜMANLAR
Leuze ISS 218MM/44-5E0 | 50141478 | TR/EN: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50141478-automation-teknik-foy.pdf
Leuze resmî teknik föyü - Türkçe: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/62/$v17/DS_ISS-218MM-44-5E0_tur_50141478.pdf
Leuze official data sheet - English: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/257/$v22/DS_ISS-218MM-44-5E0_eng_50141478.pdf

Teknik veri kontrolü: 2026-10-06

Bu ürün için fiyat, termin ve teknik uygunluk bilgisi rica ediyorum.

Teknik dokümanları görüntüle (3) ↓

Endüktif Sensörler Sensörler

Ürüne genel bakış

Ürün açıklaması ve kullanım kapsamı bir arada.

Detaylı ürün açıklamasını oku

Endüktif sensör | 50141478

Leuze ISS 218MM/44-5E0 (50141478), endüktif sensör. Seri: 218; Tip. sınır mesafesi S n: 5 mm; İşletme bölgesi S a: 0 … 4,05 mm.

Teknik özellikler

Temel veriler

Seri	218
Tip. sınır mesafesi S n	5 mm
İşletme bölgesi S a	0 … 4,05 mm

Özel versiyon

Özel versiyon	NO ve NC çalışan tamamlayıcı çıkışlar

Karakteristik parametreler

MTTF	850 Yıllar

Elektrik verileri

Koruma devresi	Geçici koruması Kısa devre koruması Ters kutup koruması
Besleme gerilimi U B	10 … 36 V, DC
Artık dalgalanma	0 … 10 %, U B ’dan
Açık devre akımı	0 … 16 mA
Sıcaklık kayması, maks. (% cinsinden başlangıç S r )	19 %
Tekrar edilebilirlik, maks. (% cinsinden başlangıç S r )	10 %
Anahtarlama histerezi	20 %
Dijital anahtarlama çıkışı sayısı	2 Adet
Voltaj türü	DC
Anahtarlama akımı, maks.	200 mA
Artık akım, maks.	0,05 mA
Voltaj düşmesi	≤ 2 V
Anahtarlama elemanı	Transistör, PNP
Anahtarlama prensibi	Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar

Güç verileri

Besleme gerilimi U B	10 … 36 V, DC
Artık dalgalanma	0 … 10 %, U B ’dan
Açık devre akımı	0 … 16 mA
Sıcaklık kayması, maks. (% cinsinden başlangıç S r )	19 %
Tekrar edilebilirlik, maks. (% cinsinden başlangıç S r )	10 %
Anahtarlama histerezi	20 %

Mechanische Daten

Werkstoff Gehäuse	Metal

Kumanda ve gösterge

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Çevresel veriler

Ortam sıcaklığı işletim	-25 … 70 °C
Ortam sıcaklığı depolama	-30 … 80 °C

Sertifikalar

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Düzeltme faktörleri

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Sınıflandırma

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Uygulama ve ürün seçimi

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Montaj ve devreye alma

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.

Bakım

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.

Automation mühendislik ve teknik destek

Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.

Teknik kaynak: Leuze 50141478 resmî ürün kaydı.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Temel veriler

Temel veriler
Seri	218
Tip. sınır mesafesi S n	5 mm
İşletme bölgesi S a	0 ... 4,05 mm

Özel versiyon

Özel versiyon
Özel versiyon	NO ve NC çalışan tamamlayıcı çıkışlar

Karakteristik parametreler

Karakteristik parametreler
MTTF	850 Yıllar

Elektrik verileri

Elektrik verileri
Koruma devresi	Geçici koruması Kısa devre koruması Ters kutup koruması
Besleme gerilimi U B	10 ... 36 V, DC
Artık dalgalanma	0 ... 10 %, U B ’dan
Açık devre akımı	0 ... 16 mA
Sıcaklık kayması, maks. (% cinsinden başlangıç S r )	19 %
Tekrar edilebilirlik, maks. (% cinsinden başlangıç S r )	10 %
Anahtarlama histerezi	20 %
Dijital anahtarlama çıkışı sayısı	2 Adet
Voltaj türü	DC
Anahtarlama akımı, maks.	200 mA
Artık akım, maks.	0,05 mA
Voltaj düşmesi	≤ 2 V
Anahtarlama elemanı	Transistör, PNP
Anahtarlama prensibi	Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar

Anahtarlama çıkışı 1

Anahtarlama çıkışı 1
Anahtarlama prensibi	Kapatıcı (NO) – NO ve NC çalışan tamamlayıcı çıkışlar

Zaman davranışı

Zaman davranışı
Anahtarlama frekansı	1.500 Hz
Hazırlık gecikmesi	50 ms

Bağlantı

Bağlantı
Bağlantı sayısı	1 Adet
İşlev	Gerilim beslemesi Sinyal ÇIKIŞ
Bağlantı türü	Kablo
Kablo uzunluğu	2.000 mm
Malzeme kılıf	PVC
Kablo rengi	gri
İletken sayısı	4 damarlı
İletken enine kesiti	0,25 mm²

Mekanik bilgiler

Mekanik bilgiler
Yapı şekli	Silindirik
Ölçü (Ø x U)	18 mm x 53 mm
Vida dişi büyüklüğü	M18 x 1 mm
Montaj türü	Gömülü
Metal gövde	Nikelli pirinç
Malzeme aktif yüzey	Plastik, Polibütilen (PBT)
Net ağırlık	82 g
Gövde rengi	gri gümüş
Montaj braketi türü	Montaj braketi vida dişi
Standart ölçme plakası	18 x 18 mm², Fe360

Mechanische Daten

Mechanische Daten
Werkstoff Gehäuse	Metal

Kumanda ve gösterge

Kumanda ve gösterge
Gösterge türü	LED
LED sayısı	1 Adet

Çevresel veriler

Çevresel veriler
Ortam sıcaklığı işletim	-25 ... 70 °C
Ortam sıcaklığı depolama	-30 ... 80 °C

Sertifikalar

Sertifikalar
Koruma sınıfı	IP 67
Güvenlik sınıfı	II
Sertifikasyonlar	c UL US
Standarda göre kontrol yöntemi EMV	EN 61000-4-2, -3, -4, -8

Düzeltme faktörleri

Düzeltme faktörleri
Alüminyum	0,5
Paslanmaz çelik	0,7
Bakır	0,3
Pirinç	0,5
Fe360 çelik	1

Sınıflandırma

Sınıflandırma
Gümrük taife numarası	85365080
ECLASS 5.1.4	27270101
ECLASS 8.0	27270101
ECLASS 9.0	27270101
ECLASS 10.0	27270101
ECLASS 11.0	27270101
ECLASS 12.0	27274001
ECLASS 13.0	27274001
ECLASS 14.0	27274001
ECLASS 15.0	27274001
ECLASS 16.0	27274001
ETIM 5.0	EC002714
ETIM 6.0	EC002714
ETIM 7.0	EC002714
ETIM 8.0	EC002714
ETIM 9.0	EC002714
ETIM 10.0	EC002714
UNSPSC 26.08	39122230

Diğer teknik bilgiler

Diğer teknik bilgiler
Sipariş kodu	50141478
Tam model	ISS 218MM/44-5E0
Güç verileri - Besleme gerilimi U B	10 ... 36 V, DC
Güç verileri - Artık dalgalanma	0 ... 10 %, U B ’dan
Güç verileri - Açık devre akımı	0 ... 16 mA
Güç verileri - Sıcaklık kayması, maks. (% cinsinden başlangıç S r )	19 %
Güç verileri - Tekrar edilebilirlik, maks. (% cinsinden başlangıç S r )	10 %
Güç verileri - Anahtarlama histerezi	20 %
Çıkışlar - Dijital anahtarlama çıkışı sayısı	2 Adet
Çıkışlar - Voltaj türü	DC
Çıkışlar - Anahtarlama akımı, maks.	200 mA
Çıkışlar - Artık akım, maks.	0,05 mA
Çıkışlar - Voltaj düşmesi	≤ 2 V
Çıkışlar - Anahtarlama elemanı	Transistör, PNP
Çıkışlar - Anahtarlama prensibi	Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar
Anahtarlama çıkışları - Voltaj türü	DC
Anahtarlama çıkışları - Anahtarlama akımı, maks.	200 mA
Anahtarlama çıkışları - Artık akım, maks.	0,05 mA
Anahtarlama çıkışları - Voltaj düşmesi	≤ 2 V
Anahtarlama çıkışı 1 - Anahtarlama elemanı	Transistör, PNP
Anahtarlama çıkışı 1 - Anahtarlama prensibi	Kapatıcı (NO) – NO ve NC çalışan tamamlayıcı çıkışlar
Anahtarlama çıkışı 2 - Anahtarlama elemanı	Transistör, PNP
Anahtarlama çıkışı 2 - Anahtarlama prensibi	Açıcı (NC) – NO ve NC çalışan tamamlayıcı çıkışlar
Bağlantı 1 - İşlev	Gerilim beslemesi Sinyal ÇIKIŞ
Bağlantı 1 - Bağlantı türü	Kablo
Bağlantı 1 - Kablo uzunluğu	2.000 mm
Bağlantı 1 - Malzeme kılıf	PVC
Bağlantı 1 - Kablo rengi	gri
Bağlantı 1 - İletken sayısı	4 damarlı
Bağlantı 1 - İletken enine kesiti	0,25 mm²

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

Metal parça varlık kontrolü
Mekanizma son konum algılama

Seçim kriterleri

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Siparişte ISS 218MM/44-5E0 modeli ile 50141478 üretici kodunu birlikte kullanın.

Montaj notları

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım / servis

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar / opsiyonlar

ISS 218MM/44-8N0
Sipariş kodu: 50141480
Tip. sınır mesafesi S n: 5 mm yerine 8 mm. İşletme bölgesi S a: 0 ... 4,05 mm yerine 0 ... 6,48 mm. Ölçü (Ø x U): 18 mm x 53 mm yerine 18 mm x 63 mm. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗
ISS 218MM/44-5E0-S12
Sipariş kodu: 50141479
Bağlantı türü: Kablo yerine Yuvarlak konnektör. Bağlantı 1 - Bağlantı türü: Kablo yerine Yuvarlak konnektör. Ölçü (Ø x U): 18 mm x 53 mm yerine 18 mm x 54 mm. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗

Aksesuarlar ve uyumluluk

Uygulamaya uygun bağlantı ve montaj aksesuarı
selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürün referansları

ISS 218MM/44-8N0
Sipariş kodu: 50141480
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.
ISS 218MM/44-5E0-S12
Sipariş kodu: 50141479
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Muadil / alternatif değerlendirme

Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Leuze ISS 218MM/44-5E0 | 50141478 | TR/ENAutomation Teknik Föyü Leuze resmî teknik föyü - TürkçeÜretici teknik belge erişimi Leuze official data sheet - EnglishÜretici teknik belge erişimi

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Leuze ISS 218MM/44-5E0 modelinin üretici sipariş kodu 50141478 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

İlgili sektörler ve teknik etiketler

Sektörler

Makine İmalatı Metal İşleme Otomotiv

Nitelikler

0 ... 4,05 mm 218 5 mm NO ve NC çalışan tamamlayıcı çıkışlar

Etiketler

218 50141478 Endüktif Sensör ISS 218MM/44-5E0 Leuze

Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.

TEKNİK TEKLİF

Bu ürün için birlikte ilerleyelim.

Ürün bilgisi forma otomatik eklenir. Adet, uygulama ve ihtiyaç zamanını paylaşmanız yeterli.

Teklif alınacak ürün Leuze ISS 218MM/44-5E0 Endüktif sensör · ISS 218MM/44-5E0

Ad Soyad * Firma E-posta Telefon / WhatsApp * Ülke / Şehir Adet Aciliyet Uygulama / Açıklama Dosya / FotoğrafPDF / JPG / PNG / WebP · max 5 MB

ISS 218MM/44-5E0Teklif iste ↗

Leuze ISS 218MM/44-5E0 Endüktif sensör

Ürüne genel bakış

Endüktif sensör | 50141478
