Kapasitif Sensör | 50136557

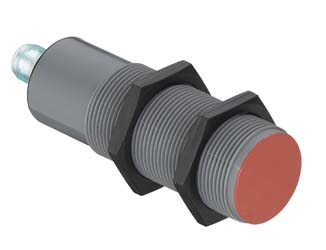

Leuze LCS-2M30P-F20PNO-M12 (50136557), kapasitif sensör. Anahtarlama mesafesi Sn: 2 … 20 mm; Besleme gerilimi: 10 … 30 V, DC; Çıkış 1: Transistör, PNP; Bağlantı: Yuvarlak konnektör / M12 / 4 kutuplu.
Teknik özellikler
Temel veriler
| Seri | LCS-2 |
|---|---|
| Anahtarlama mesafesi Sn | 2 … 20 mm |
| Güvenilir çalışma mesafesi | 16,2 mm |
Elektrik verileri
| Koruma devresi | Kısa devre koruması | Ters kutup koruması |
|---|
Güç verileri
| Besleme gerilimi UB | 10 … 30 V, DC |
|---|---|
| Artık dalgalanma | 0 … 10 % |
| Açık devre akımı | 10 mA |
| Sıcaklık kayması, maks. (% cinsinden başlangıç Sr) | 10 % |
| Tekrar edilebilirlik, maks. (% cinsinden başlangıç Sr) | 5 % |
| Ölçüm işletmesi akımı | 200 mA |
Çıkışlar
| Dijital anahtarlama çıkışı sayısı | 1 Adet |
|---|
Anahtarlama çıkışları
Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓
Anahtarlama çıkışı 1
Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓
Zaman davranışı
| Anahtarlama frekansı | 100 Hz |
|---|
Bağlantı
| Bağlantı sayısı | 1 Adet |
|---|
Bağlantı 1
Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓
Mekanik bilgiler
Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓
Kumanda ve gösterge
Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓
Çevresel veriler
| Ortam sıcaklığı işletim | -25 … 70 °C |
|---|
Sertifikalar
Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓
Uygulama ve ürün seçimi
Malzemenin dielektrik özelliği, sensörün montaj biçimi ve ortam koşulları algılama sonucunu etkileyebilir. Hassasiyet ayarı gerçek malzeme ile kontrol edilmelidir.
- Malzemenin dielektrik özelliği, sensörün montaj biçimi ve ortam koşulları algılama sonucunu etkileyebilir. Hassasiyet ayarı gerçek malzeme ile kontrol edilmelidir.
- Siparişte LCS-2M30P-F20PNO-M12 modeli ile 50136557 üretici kodunu birlikte kullanın.
- Besleme gereksinimi: 10 … 30 V, DC. Makine beslemesiyle eşleştirin.
- Çıkış 1: Transistör, PNP. PLC giriş devresini ve anahtarlama işlevini birlikte kontrol edin.
Montaj ve devreye alma
- Montaj ve kablolamayı yetkin personel, makine güvenli durumda ve enerjisi kesilmişken yapmalıdır.
- Montaj mesafeleri ve pin ataması için tam modelin üretici belgesini kullanın.
- Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.
- Ürün etiketi üzerindeki model ve sipariş kodunu teknik kayıtla eşleştirin.
- Gerçek hedef veya etiket ile algılama durumunu ve kontrol sistemi girişini doğrulayın.
- Üretim hızında kontrollü fonksiyon testi yapın.
Bakım
- Algılama yüzeyi, kablo ve montaj bağlantılarını periyodik olarak kontrol edin.
- Temizleme yöntemini üretici talimatına ve yüzey malzemesine göre belirleyin.
- Temizlik veya parça değişimi sonrasında algılama testini tekrarlayın.
Sık sorulan sorular
Bu ürünün tam sipariş kodu nedir?
Leuze LCS-2M30P-F20PNO-M12 modelinin üretici sipariş kodu 50136557 olarak belirtilir.
Uygulamaya uygunluk nasıl değerlendirilir?
Malzemenin dielektrik özelliği, sensörün montaj biçimi ve ortam koşulları algılama sonucunu etkileyebilir. Hassasiyet ayarı gerçek malzeme ile kontrol edilmelidir.
Fiyat, stok ve teslim süresi nasıl öğrenilir?
Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.
Automation mühendislik ve teknik destek
Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın. Stok, fiyat, termin ve aksesuar kapsamı teklif aşamasında teyit edilir.
Teknik kaynak: Leuze 50136557 resmî ürün kaydı.
