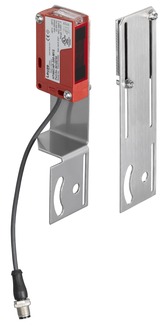

Leuze SET RK46CDXL3P2P4200M12 TKS4060BT (50154625) ürün görseli

Leuze resmî ürün medyası; kaynak dosyası 50154625 üretici koduyla eşleşir.

Sipariş öncesi tam model ve revizyon doğrulaması yapılır.

Leuze SET RK46CDXL3P2P4200M12 TKS4060BT Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla

Leuze SET RK46CDXL3P2P4200M12 TKS4060BT (50154625), reflektörden yansımalı sensörü/ışık tarayıcısını ayarla. Seri: 46C; Çalışma prensibi: Yansıtma prensibi; içeriği: Bağlantı malzemesi Hizalama yardımı BT ARH 46C.DL (50143109) Reflektör TKS 40x60.1 (50109257).

Model / referans: SET RK46CDXL3P2P4200M12 TKS4060BT
Sipariş kodu: 50154625
Üretici: Leuze electronic

Teknik veri kontrolü: 2026-10-05

Bu ürün için güncel teklif alın.

Adet ve uygulamanıza göre fiyat, termin ve uygunluk değerlendirmesi.

Teklif iste WhatsApp

WhatsApp mesajını gör

Merhaba, bu ürün için fiyat ve teslim süresi bilgisi rica ediyorum. Ürün: Leuze SET RK46CDXL3P2P4200M12 TKS4060BT Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla Model: SET RK46CDXL3P2P4200M12 TKS4060BT Sipariş kodu: 50154625 Ürün bağlantısı: https://automation.com.tr/urunler/leuze-set-rk46cdxl3p2p4200m12-tks4060bt-50154625/

Tam ürün bilgisini görüntüle

AUTOMATION | Ürün talebi
Leuze SET RK46CDXL3P2P4200M12 TKS4060BT Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla
https://automation.com.tr/urunler/leuze-set-rk46cdxl3p2p4200m12-tks4060bt-50154625/
Marka: Leuze
Model: SET RK46CDXL3P2P4200M12 TKS4060BT
Sipariş kodu / MPN: 50154625
Üretici: Leuze electronic
Seri: 46C
Ürün grubu: Anahtarlama Işık Perdeleri, Sensörler
Ürün görseli: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50154625-main.jpg
Adet / uygulama: [lütfen belirtin]

ÜRÜN AÇIKLAMASI
Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla | 50154625
Leuze SET RK46CDXL3P2P4200M12 TKS4060BT (50154625), reflektörden yansımalı sensörü/ışık tarayıcısını ayarla. Seri: 46C; Çalışma prensibi: Yansıtma prensibi; içeriği: Bağlantı malzemesi Hizalama yardımı BT ARH 46C.DL (50143109) Reflektör TKS 40x60.1 (50109257).
Teknik özellikler
Temel veriler
Seri | 46C |
Çalışma prensibi | Yansıtma prensibi |
içeriği | Bağlantı malzemesi Hizalama yardımı BT ARH 46C.DL (50143109) Reflektör TKS 40x60.1 (50109257) |
Uygulama | Taşıma bandındaki Polybag'leri algılama Taşıma bandındaki düzensiz nesneleri algılama |
Üzerine önceden monte edilmiş | Montaj sistemi |
Anahtarlama mesafesi S n | 0 ... 4.000 mm |
Özel versiyon
Özel versiyon | Işık bandı Ürün seti |
Optik veriler
İşletme bölgesi | 0,4 ... 4 m, reflektörlü TK(S) 100x100 |
Sınır mesafesi | 0,4 ... 5,2 m, reflektörlü TK(S) 100x100 |
Ölçüm alanının uzunluğu | 50 mm |
Algılama aralığı türü | Işık bandı 24-50 mm |
Işık kaynağı | LED, Kırmızı |
Dalga boyu | 620 nm |
Gönderme sinyali şekli | darbeli |
LED grubu | serbest grup (EN 62471 uyarınca) |
Ölçüm verileri
Minimum nesne büyüklüğü | 2 mm |
Elektrik verileri
Koruma devresi | Geçici koruması Kısa devre koruması Ters kutup koruması |
Besleme gerilimi U B | 10 ... 30 V, DC, artık dalgalanma dahil |
Artık dalgalanma | 0 ... 15 %, U B ’dan |
Açık devre akımı | 0 ... 20 mA |
Dijital anahtarlama çıkışı sayısı | 2 Adet |
Tür | Dijital anahtarlama çıkışı |
Voltaj türü | DC |
Anahtarlama akımı, maks. | 100 mA |
Anahtarlama voltajı | low: ≤ 2 V yüksek: ≥(U B -2V) |
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | açık anahtarlama |
Güç verileri
Besleme gerilimi U B | 10 ... 30 V, DC, artık dalgalanma dahil |
Artık dalgalanma | 0 ... 15 %, U B ’dan |
Açık devre akımı | 0 ... 20 mA |
Çıkışlar
Dijital anahtarlama çıkışı sayısı | 2 Adet |
Tür | Dijital anahtarlama çıkışı |
Voltaj türü | DC |
Anahtarlama akımı, maks. | 100 mA |
Anahtarlama voltajı | low: ≤ 2 V yüksek: ≥(U B -2V) |
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | açık anahtarlama |
Anahtarlama çıkışları
Tür | Dijital anahtarlama çıkışı |
Voltaj türü | DC |
Anahtarlama akımı, maks. | 100 mA |
Anahtarlama voltajı | low: ≤ 2 V yüksek: ≥(U B -2V) |
Anahtarlama çıkışı 1
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | koyu anahtarlama |
Anahtarlama çıkışı 2
Anahtarlama elemanı | Transistör, PNP |
Anahtarlama prensibi | açık anahtarlama |
Zaman davranışı
Anahtarlama frekansı | 250 Hz |
Tepki verme süresi | 2 ms |
Hazırlık gecikmesi | 300 ms |
Bağlantı
Bağlantı sayısı | 1 Adet |
İşlev | Gerilim beslemesi Sinyal ÇIKIŞ |
Bağlantı türü | Yuvarlak konnektörlü kablo |
Kablo uzunluğu | 200 mm |
Malzeme kılıf | PUR |
Kablo rengi | siyah |
İletken sayısı | 4 damarlı |
İletken enine kesiti | 0,2 mm² |
Vida dişi büyüklüğü | M12 |
Tip | erkek |
Malzeme | Plastik |
Kutup sayısı | 4 kutuplu |
Kodlama | A kodlu |
Bağlantı 1
İşlev | Gerilim beslemesi Sinyal ÇIKIŞ |
Bağlantı türü | Yuvarlak konnektörlü kablo |
Kablo uzunluğu | 200 mm |
Malzeme kılıf | PUR |
Kablo rengi | siyah |
İletken sayısı | 4 damarlı |
İletken enine kesiti | 0,2 mm² |
Vida dişi büyüklüğü | M12 |
Tip | erkek |
Malzeme | Plastik |
Kutup sayısı | 4 kutuplu |
Kodlama | A kodlu |
Mekanik bilgiler
Yapı şekli | Kübik |
Ölçü (G x Y x U) | 20,5 mm x 76,3 mm x 44 mm |
Malzeme gövde | Plastik |
Plastik gövde | PC-PBT |
Malzeme lens kapağı | Plastik / PMMA |
Net ağırlık | 60 g |
Gövde rengi | Kırmızı |
Montaj braketi türü | Geçiş montaj braketi opsiyonel montaj ünitesi üzerinden |
Önerilen sıkma torku Montaj braketi M3 | 0,9 N·m |
Önerilen sıkma torku Montaj braketi M4 | 1,4 N·m |
Malzeme uyumluluğu | ECOLAB |
Kumanda ve gösterge
Gösterge türü | LED |
LED sayısı | 2 Adet |
Kumanda elemanları | Tanıtma düğmesi |
Kumanda elemanının işlevi | Aydınlık/karanlık anahtarlama Hassasiyet ayarı |
Çevresel veriler
Ortam sıcaklığı işletim | -40 ... 60 °C |
Ortam sıcaklığı depolama | -40 ... 70 °C |
Sertifikalar
Koruma sınıfı | IP 67 IP 69K |
Güvenlik sınıfı | III |
Sertifikasyonlar | c UL US |
Geçerli norm | IEC 60947-5-2 |
Sınıflandırma
Gümrük taife numarası | 85365019 |
ECLASS 5.1.4 | 27270902 |
ECLASS 8.0 | 27270902 |
ECLASS 9.0 | 27270902 |
ECLASS 10.0 | 27270902 |
ECLASS 11.0 | 27270902 |
ECLASS 12.0 | 27270902 |
ECLASS 13.0 | 27270902 |
ECLASS 14.0 | 27270902 |
ECLASS 15.0 | 27270902 |
ECLASS 16.0 | 27270902 |
ETIM 5.0 | EC002717 |
ETIM 6.0 | EC002717 |
ETIM 7.0 | EC002717 |
ETIM 8.0 | EC002717 |
ETIM 9.0 | EC002717 |
ETIM 10.0 | EC002717 |
UNSPSC 26.08 | 39121528 |
Uygulama ve ürün seçimi
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Montaj ve devreye alma
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Automation mühendislik ve teknik destek
Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.
Teknik kaynak: Leuze 50154625 resmî ürün kaydı.

Temel veriler
Seri: 46C
Çalışma prensibi: Yansıtma prensibi
içeriği: Bağlantı malzemesi Hizalama yardımı BT ARH 46C.DL (50143109) Reflektör TKS 40x60.1 (50109257)
Uygulama: Taşıma bandındaki Polybag'leri algılama Taşıma bandındaki düzensiz nesneleri algılama
Üzerine önceden monte edilmiş: Montaj sistemi
Anahtarlama mesafesi S n: 0 ... 4.000 mm

Özel versiyon
Özel versiyon: Işık bandı Ürün seti

Optik veriler
İşletme bölgesi: 0,4 ... 4 m, reflektörlü TK(S) 100x100
Sınır mesafesi: 0,4 ... 5,2 m, reflektörlü TK(S) 100x100
Ölçüm alanının uzunluğu: 50 mm
Algılama aralığı türü: Işık bandı 24-50 mm
Işık kaynağı: LED, Kırmızı
Dalga boyu: 620 nm
Gönderme sinyali şekli: darbeli
LED grubu: serbest grup (EN 62471 uyarınca)

Ölçüm verileri
Minimum nesne büyüklüğü: 2 mm

Elektrik verileri
Koruma devresi: Geçici koruması Kısa devre koruması Ters kutup koruması
Besleme gerilimi U B: 10 ... 30 V, DC, artık dalgalanma dahil
Artık dalgalanma: 0 ... 15 %, U B ’dan
Açık devre akımı: 0 ... 20 mA
Dijital anahtarlama çıkışı sayısı: 2 Adet
Tür: Dijital anahtarlama çıkışı
Voltaj türü: DC
Anahtarlama akımı, maks.: 100 mA
Anahtarlama voltajı: low: ≤ 2 V yüksek: ≥(U B -2V)
Anahtarlama elemanı: Transistör, PNP
Anahtarlama prensibi: açık anahtarlama

Anahtarlama çıkışı 1
Anahtarlama prensibi: koyu anahtarlama

Zaman davranışı
Anahtarlama frekansı: 250 Hz
Tepki verme süresi: 2 ms
Hazırlık gecikmesi: 300 ms

Bağlantı
Bağlantı sayısı: 1 Adet
İşlev: Gerilim beslemesi Sinyal ÇIKIŞ
Bağlantı türü: Yuvarlak konnektörlü kablo
Kablo uzunluğu: 200 mm
Malzeme kılıf: PUR
Kablo rengi: siyah
İletken sayısı: 4 damarlı
İletken enine kesiti: 0,2 mm²
Vida dişi büyüklüğü: M12
Tip: erkek
Malzeme: Plastik
Kutup sayısı: 4 kutuplu
Kodlama: A kodlu

Mekanik bilgiler
Yapı şekli: Kübik
Ölçü (G x Y x U): 20,5 mm x 76,3 mm x 44 mm
Malzeme gövde: Plastik
Plastik gövde: PC-PBT
Malzeme lens kapağı: Plastik / PMMA
Net ağırlık: 60 g
Gövde rengi: Kırmızı
Montaj braketi türü: Geçiş montaj braketi opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M3: 0,9 N·m
Önerilen sıkma torku Montaj braketi M4: 1,4 N·m
Malzeme uyumluluğu: ECOLAB

Kumanda ve gösterge
Gösterge türü: LED
LED sayısı: 2 Adet
Kumanda elemanları: Tanıtma düğmesi
Kumanda elemanının işlevi: Aydınlık/karanlık anahtarlama Hassasiyet ayarı

Çevresel veriler
Ortam sıcaklığı işletim: -40 ... 60 °C
Ortam sıcaklığı depolama: -40 ... 70 °C

Sertifikalar
Koruma sınıfı: IP 67 IP 69K
Güvenlik sınıfı: III
Sertifikasyonlar: c UL US
Geçerli norm: IEC 60947-5-2

Sınıflandırma
Gümrük taife numarası: 85365019
ECLASS 5.1.4: 27270902
ECLASS 8.0: 27270902
ECLASS 9.0: 27270902
ECLASS 10.0: 27270902
ECLASS 11.0: 27270902
ECLASS 12.0: 27270902
ECLASS 13.0: 27270902
ECLASS 14.0: 27270902
ECLASS 15.0: 27270902
ECLASS 16.0: 27270902
ETIM 5.0: EC002717
ETIM 6.0: EC002717
ETIM 7.0: EC002717
ETIM 8.0: EC002717
ETIM 9.0: EC002717
ETIM 10.0: EC002717
UNSPSC 26.08: 39121528

Diğer teknik bilgiler
Sipariş kodu: 50154625
Tam model: SET RK46CDXL3P2P4200M12 TKS4060BT
Güç verileri - Besleme gerilimi U B: 10 ... 30 V, DC, artık dalgalanma dahil
Güç verileri - Artık dalgalanma: 0 ... 15 %, U B ’dan
Güç verileri - Açık devre akımı: 0 ... 20 mA
Çıkışlar - Dijital anahtarlama çıkışı sayısı: 2 Adet
Çıkışlar - Tür: Dijital anahtarlama çıkışı
Çıkışlar - Voltaj türü: DC
Çıkışlar - Anahtarlama akımı, maks.: 100 mA
Çıkışlar - Anahtarlama voltajı: low: ≤ 2 V yüksek: ≥(U B -2V)
Çıkışlar - Anahtarlama elemanı: Transistör, PNP
Çıkışlar - Anahtarlama prensibi: açık anahtarlama
Anahtarlama çıkışları - Tür: Dijital anahtarlama çıkışı
Anahtarlama çıkışları - Voltaj türü: DC
Anahtarlama çıkışları - Anahtarlama akımı, maks.: 100 mA
Anahtarlama çıkışları - Anahtarlama voltajı: low: ≤ 2 V yüksek: ≥(U B -2V)
Anahtarlama çıkışı 1 - Anahtarlama elemanı: Transistör, PNP
Anahtarlama çıkışı 1 - Anahtarlama prensibi: koyu anahtarlama
Anahtarlama çıkışı 2 - Anahtarlama elemanı: Transistör, PNP
Anahtarlama çıkışı 2 - Anahtarlama prensibi: açık anahtarlama
Bağlantı 1 - İşlev: Gerilim beslemesi Sinyal ÇIKIŞ
Bağlantı 1 - Bağlantı türü: Yuvarlak konnektörlü kablo
Bağlantı 1 - Kablo uzunluğu: 200 mm
Bağlantı 1 - Malzeme kılıf: PUR
Bağlantı 1 - Kablo rengi: siyah
Bağlantı 1 - İletken sayısı: 4 damarlı
Bağlantı 1 - İletken enine kesiti: 0,2 mm²
Bağlantı 1 - Vida dişi büyüklüğü: M12
Bağlantı 1 - Tip: erkek
Bağlantı 1 - Malzeme: Plastik
Bağlantı 1 - Kutup sayısı: 4 kutuplu
Bağlantı 1 - Kodlama: A kodlu

Uygulamalar
Geniş alan nesne algılama · Malzeme akışı kontrolü

Seçim kriterleri
Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir. · Siparişte SET RK46CDXL3P2P4200M12 TKS4060BT modeli ile 50154625 üretici kodunu birlikte kullanın.

Kurulum notları
Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır. · Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma
Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır. · Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım
Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir. · Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar
model: RK46C.DXL3P2/P4-200-M12 · Üretici sipariş kodu / MPN: 50154624 · difference: Uygulama: Taşıma bandındaki Polybag'leri algılama Taşıma bandındaki düzensiz nesneleri algılama yerine Gerilmiş nesneleri algılama Kırılmış nesnelerin tespiti Taşıma bandındaki düzensiz nesneleri algılama. Özel versiyon: Işık bandı Ürün seti yerine Işık spotu ekstra uzun ışık spotu (XL). İşletme bölgesi: 0,4 ... 4 m, reflektörlü TK(S) 100x100 yerine 0,4 ... 4 m (emniyetli çalışma mesafesi), reflektörlü TK(S) 100x100. Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/rk46cdxl3p2p4-200-m12/50154624 · model: RK46C.DL3/LP-200-M12 · Üretici sipariş kodu / MPN: 50150850 · difference: Anahtarlama mesafesi S n: 0 ... 4.000 mm yerine 0 ... 1.500 mm. Özel versiyon: Işık bandı Ürün seti yerine Işık bandı. İşletme bölgesi: 0,4 ... 4 m, reflektörlü TK(S) 100x100 yerine 0,55 ... 1,5 m (emniyetli çalışma mesafesi). Doğrudan muadil veya uyumluluk beyanı değildir. · url: https://www.leuze.com/tr-tr/rk46cdl3lp-200-m12/50150850

Aksesuarlar
name: Uygulamaya uygun bağlantı ve montaj aksesuarı · selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürünler
model: RK46C.DXL3P2/P4-200-M12 · Üretici sipariş kodu / MPN: 50154624 · url: https://automation.com.tr/urunler/leuze-rk46c-dxl3p2-p4-200-m12-50154624/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir. · model: RK46C.DL3/LP-200-M12 · Üretici sipariş kodu / MPN: 50150850 · url: https://automation.com.tr/urunler/leuze-rk46c-dl3-lp-200-m12-50150850/ · relationship: Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Alternatif değerlendirmesi
Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Bu ürünün tam sipariş kodu nedir?, Leuze SET RK46CDXL3P2P4200M12 TKS4060BT modelinin üretici sipariş kodu 50154625 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?, Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?, Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

DOKÜMANLAR
Leuze SET RK46CDXL3P2P4200M12 TKS4060BT | 50154625 | TR/EN: https://automation.com.tr/wp-content/uploads/2026/10/leuze-50154625-automation-teknik-foy.pdf
Leuze resmî teknik föyü - Türkçe: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/331/$v4/DS_SET-RK46CDXL3P2P4200M12-TKS4060BT_tur_50154625.pdf
Leuze official data sheet - English: https://files.leuze.com/Volumes/Volume0/opasdata/d100001/medias/docus/431/$v5/DS_SET-RK46CDXL3P2P4200M12-TKS4060BT_eng_50154625.pdf

Teknik veri kontrolü: 2026-10-05

Bu ürün için fiyat, termin ve teknik uygunluk bilgisi rica ediyorum.

Teknik dokümanları görüntüle (3) ↓

Anahtarlama Işık Perdeleri Sensörler

Ürüne genel bakış

Ürün açıklaması ve kullanım kapsamı bir arada.

Detaylı ürün açıklamasını oku

Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla | 50154625

Teknik özellikler

Temel veriler

Seri	46C
Çalışma prensibi	Yansıtma prensibi
içeriği	Bağlantı malzemesi Hizalama yardımı BT ARH 46C.DL (50143109) Reflektör TKS 40×60.1 (50109257)
Uygulama	Taşıma bandındaki Polybag'leri algılama Taşıma bandındaki düzensiz nesneleri algılama
Üzerine önceden monte edilmiş	Montaj sistemi
Anahtarlama mesafesi S n	0 … 4.000 mm

Özel versiyon

Özel versiyon	Işık bandı Ürün seti

Optik veriler

İşletme bölgesi	0,4 … 4 m, reflektörlü TK(S) 100×100
Sınır mesafesi	0,4 … 5,2 m, reflektörlü TK(S) 100×100
Ölçüm alanının uzunluğu	50 mm
Algılama aralığı türü	Işık bandı 24-50 mm
Işık kaynağı	LED, Kırmızı
Dalga boyu	620 nm
Gönderme sinyali şekli	darbeli
LED grubu	serbest grup (EN 62471 uyarınca)

Ölçüm verileri

Minimum nesne büyüklüğü	2 mm

Elektrik verileri

Koruma devresi	Geçici koruması Kısa devre koruması Ters kutup koruması
Besleme gerilimi U B	10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma	0 … 15 %, U B ’dan
Açık devre akımı	0 … 20 mA
Dijital anahtarlama çıkışı sayısı	2 Adet
Tür	Dijital anahtarlama çıkışı
Voltaj türü	DC
Anahtarlama akımı, maks.	100 mA
Anahtarlama voltajı	low: ≤ 2 V yüksek: ≥(U B -2V)
Anahtarlama elemanı	Transistör, PNP
Anahtarlama prensibi	açık anahtarlama

Güç verileri

Besleme gerilimi U B	10 … 30 V, DC, artık dalgalanma dahil
Artık dalgalanma	0 … 15 %, U B ’dan
Açık devre akımı	0 … 20 mA

Çevresel veriler

Ortam sıcaklığı işletim	-40 … 60 °C
Ortam sıcaklığı depolama	-40 … 70 °C

Sertifikalar

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Sınıflandırma

Bu tablodaki veriler aşağıdaki Teknik Özellikler bölümünde yer alır. ↓

Uygulama ve ürün seçimi

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Montaj ve devreye alma

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.

Bakım

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.

Automation mühendislik ve teknik destek

Doğru ürün seçimi, teknik ürün tedariki, bağlantı değerlendirmesi ve devreye alma desteği için tam model kodu ile uygulama bilgilerinizi paylaşın.

Teknik kaynak: Leuze 50154625 resmî ürün kaydı.

Teknik özellikler

Ürün verileri, konu başlıklarına göre düzenlenmiştir.

Temel veriler

Temel veriler
Seri	46C
Çalışma prensibi	Yansıtma prensibi
içeriği	Bağlantı malzemesi Hizalama yardımı BT ARH 46C.DL (50143109) Reflektör TKS 40x60.1 (50109257)
Uygulama	Taşıma bandındaki Polybag'leri algılama Taşıma bandındaki düzensiz nesneleri algılama
Üzerine önceden monte edilmiş	Montaj sistemi
Anahtarlama mesafesi S n	0 ... 4.000 mm

Özel versiyon

Özel versiyon
Özel versiyon	Işık bandı Ürün seti

Optik veriler

Optik veriler
İşletme bölgesi	0,4 ... 4 m, reflektörlü TK(S) 100x100
Sınır mesafesi	0,4 ... 5,2 m, reflektörlü TK(S) 100x100
Ölçüm alanının uzunluğu	50 mm
Algılama aralığı türü	Işık bandı 24-50 mm
Işık kaynağı	LED, Kırmızı
Dalga boyu	620 nm
Gönderme sinyali şekli	darbeli
LED grubu	serbest grup (EN 62471 uyarınca)

Ölçüm verileri

Ölçüm verileri
Minimum nesne büyüklüğü	2 mm

Elektrik verileri

Elektrik verileri
Koruma devresi	Geçici koruması Kısa devre koruması Ters kutup koruması
Besleme gerilimi U B	10 ... 30 V, DC, artık dalgalanma dahil
Artık dalgalanma	0 ... 15 %, U B ’dan
Açık devre akımı	0 ... 20 mA
Dijital anahtarlama çıkışı sayısı	2 Adet
Tür	Dijital anahtarlama çıkışı
Voltaj türü	DC
Anahtarlama akımı, maks.	100 mA
Anahtarlama voltajı	low: ≤ 2 V yüksek: ≥(U B -2V)
Anahtarlama elemanı	Transistör, PNP
Anahtarlama prensibi	açık anahtarlama

Anahtarlama çıkışı 1

Anahtarlama çıkışı 1
Anahtarlama prensibi	koyu anahtarlama

Zaman davranışı

Zaman davranışı
Anahtarlama frekansı	250 Hz
Tepki verme süresi	2 ms
Hazırlık gecikmesi	300 ms

Bağlantı

Bağlantı
Bağlantı sayısı	1 Adet
İşlev	Gerilim beslemesi Sinyal ÇIKIŞ
Bağlantı türü	Yuvarlak konnektörlü kablo
Kablo uzunluğu	200 mm
Malzeme kılıf	PUR
Kablo rengi	siyah
İletken sayısı	4 damarlı
İletken enine kesiti	0,2 mm²
Vida dişi büyüklüğü	M12
Tip	erkek
Malzeme	Plastik
Kutup sayısı	4 kutuplu
Kodlama	A kodlu

Mekanik bilgiler

Mekanik bilgiler
Yapı şekli	Kübik
Ölçü (G x Y x U)	20,5 mm x 76,3 mm x 44 mm
Malzeme gövde	Plastik
Plastik gövde	PC-PBT
Malzeme lens kapağı	Plastik / PMMA
Net ağırlık	60 g
Gövde rengi	Kırmızı
Montaj braketi türü	Geçiş montaj braketi opsiyonel montaj ünitesi üzerinden
Önerilen sıkma torku Montaj braketi M3	0,9 N·m
Önerilen sıkma torku Montaj braketi M4	1,4 N·m
Malzeme uyumluluğu	ECOLAB

Kumanda ve gösterge

Kumanda ve gösterge
Gösterge türü	LED
LED sayısı	2 Adet
Kumanda elemanları	Tanıtma düğmesi
Kumanda elemanının işlevi	Aydınlık/karanlık anahtarlama Hassasiyet ayarı

Çevresel veriler

Çevresel veriler
Ortam sıcaklığı işletim	-40 ... 60 °C
Ortam sıcaklığı depolama	-40 ... 70 °C

Sertifikalar

Sertifikalar
Koruma sınıfı	IP 67 IP 69K
Güvenlik sınıfı	III
Sertifikasyonlar	c UL US
Geçerli norm	IEC 60947-5-2

Sınıflandırma

Sınıflandırma
Gümrük taife numarası	85365019
ECLASS 5.1.4	27270902
ECLASS 8.0	27270902
ECLASS 9.0	27270902
ECLASS 10.0	27270902
ECLASS 11.0	27270902
ECLASS 12.0	27270902
ECLASS 13.0	27270902
ECLASS 14.0	27270902
ECLASS 15.0	27270902
ECLASS 16.0	27270902
ETIM 5.0	EC002717
ETIM 6.0	EC002717
ETIM 7.0	EC002717
ETIM 8.0	EC002717
ETIM 9.0	EC002717
ETIM 10.0	EC002717
UNSPSC 26.08	39121528

Diğer teknik bilgiler

Diğer teknik bilgiler
Sipariş kodu	50154625
Tam model	SET RK46CDXL3P2P4200M12 TKS4060BT
Güç verileri - Besleme gerilimi U B	10 ... 30 V, DC, artık dalgalanma dahil
Güç verileri - Artık dalgalanma	0 ... 15 %, U B ’dan
Güç verileri - Açık devre akımı	0 ... 20 mA
Çıkışlar - Dijital anahtarlama çıkışı sayısı	2 Adet
Çıkışlar - Tür	Dijital anahtarlama çıkışı
Çıkışlar - Voltaj türü	DC
Çıkışlar - Anahtarlama akımı, maks.	100 mA
Çıkışlar - Anahtarlama voltajı	low: ≤ 2 V yüksek: ≥(U B -2V)
Çıkışlar - Anahtarlama elemanı	Transistör, PNP
Çıkışlar - Anahtarlama prensibi	açık anahtarlama
Anahtarlama çıkışları - Tür	Dijital anahtarlama çıkışı
Anahtarlama çıkışları - Voltaj türü	DC
Anahtarlama çıkışları - Anahtarlama akımı, maks.	100 mA
Anahtarlama çıkışları - Anahtarlama voltajı	low: ≤ 2 V yüksek: ≥(U B -2V)
Anahtarlama çıkışı 1 - Anahtarlama elemanı	Transistör, PNP
Anahtarlama çıkışı 1 - Anahtarlama prensibi	koyu anahtarlama
Anahtarlama çıkışı 2 - Anahtarlama elemanı	Transistör, PNP
Anahtarlama çıkışı 2 - Anahtarlama prensibi	açık anahtarlama
Bağlantı 1 - İşlev	Gerilim beslemesi Sinyal ÇIKIŞ
Bağlantı 1 - Bağlantı türü	Yuvarlak konnektörlü kablo
Bağlantı 1 - Kablo uzunluğu	200 mm
Bağlantı 1 - Malzeme kılıf	PUR
Bağlantı 1 - Kablo rengi	siyah
Bağlantı 1 - İletken sayısı	4 damarlı
Bağlantı 1 - İletken enine kesiti	0,2 mm²
Bağlantı 1 - Vida dişi büyüklüğü	M12
Bağlantı 1 - Tip	erkek
Bağlantı 1 - Malzeme	Plastik
Bağlantı 1 - Kutup sayısı	4 kutuplu
Bağlantı 1 - Kodlama	A kodlu

Uygulama, seçim ve kullanım

İhtiyacınız olan başlığı açarak ayrıntılara ulaşın.

Uygulama alanları

Geniş alan nesne algılama
Malzeme akışı kontrolü

Seçim kriterleri

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.
Siparişte SET RK46CDXL3P2P4200M12 TKS4060BT modeli ile 50154625 üretici kodunu birlikte kullanın.

Montaj notları

Montaj ve kablolama, yetkin personel tarafından makine güvenli durumda ve enerjisi kesilmişken yapılmalıdır.
Kabloyu mekanik zorlanma, ezilme ve hareketli parçalardan koruyun.

Devreye alma

Ürün etiketi üzerindeki model ve sipariş kodu doğrulandıktan sonra gerçek uygulama koşullarında kontrollü fonksiyon testi yapılmalıdır.
Kontrol sistemi girişini veya veri bağlantısını üretim koşullarında doğrulayın.

Bakım / servis

Optik veya aktif yüzey, bağlantılar, kablo güzergahı ve montaj elemanları periyodik olarak kontrol edilmelidir.
Temizlik veya parça değişimi sonrasında fonksiyon testini tekrarlayın.

Varyantlar / opsiyonlar

RK46C.DXL3P2/P4-200-M12
Sipariş kodu: 50154624
Uygulama: Taşıma bandındaki Polybag'leri algılama Taşıma bandındaki düzensiz nesneleri algılama yerine Gerilmiş nesneleri algılama Kırılmış nesnelerin tespiti Taşıma bandındaki düzensiz nesneleri algılama. Özel versiyon: Işık bandı Ürün seti yerine Işık spotu ekstra uzun ışık spotu (XL). İşletme bölgesi: 0,4 ... 4 m, reflektörlü TK(S) 100x100 yerine 0,4 ... 4 m (emniyetli çalışma mesafesi), reflektörlü TK(S) 100x100. Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗
RK46C.DL3/LP-200-M12
Sipariş kodu: 50150850
Anahtarlama mesafesi S n: 0 ... 4.000 mm yerine 0 ... 1.500 mm. Özel versiyon: Işık bandı Ürün seti yerine Işık bandı. İşletme bölgesi: 0,4 ... 4 m, reflektörlü TK(S) 100x100 yerine 0,55 ... 1,5 m (emniyetli çalışma mesafesi). Doğrudan muadil veya uyumluluk beyanı değildir.
Ürün referansını aç ↗

Aksesuarlar ve uyumluluk

Uygulamaya uygun bağlantı ve montaj aksesuarı
selection note: Belirli aksesuar parça kodu doğrulanmadan önerilmemiştir. Karşılık konektör, pin ataması, kablo yapısı ve montaj koşulları teklif aşamasında üretici verileriyle teyit edilmelidir.

İlgili ürün referansları

RK46C.DXL3P2/P4-200-M12
Sipariş kodu: 50154624
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.
RK46C.DL3/LP-200-M12
Sipariş kodu: 50150850
Ürün referansını aç ↗
Aynı ürün grubunda teknik karşılaştırma; doğrudan muadil veya aksesuar değildir.

Muadil / alternatif değerlendirme

Muadil seçiminde algılama veya iletim ilkesi, çalışma mesafesi, arayüz, bağlantı, montaj ve ortam koşulları birlikte karşılaştırılmalıdır. Aynı seri adı birebir uyumluluk anlamına gelmez.

Teknik dokümanlar

Teknik föy ve üretici kaynaklarına doğrudan erişin. Bağlantılar yeni sekmede açılır.

Leuze SET RK46CDXL3P2P4200M12 TKS4060BT | 50154625 | TR/ENAutomation Teknik Föyü Leuze resmî teknik föyü - TürkçeÜretici teknik belge erişimi Leuze official data sheet - EnglishÜretici teknik belge erişimi

Sık sorulan sorular

Bu ürünün tam sipariş kodu nedir?

Leuze SET RK46CDXL3P2P4200M12 TKS4060BT modelinin üretici sipariş kodu 50154625 olarak belirtilir.

Uygulamaya uygunluk nasıl değerlendirilir?

Tam model kodu, algılama veya iletim görevi, çalışma mesafesi, elektriksel arayüz, bağlantı ve ortam koşulları birlikte değerlendirilmelidir.

Fiyat, stok ve teslim süresi nasıl öğrenilir?

Tam model, üretici kodu ve adet bilgisiyle Automation üzerinden teklif talep edebilirsiniz; stok ve termin teklif aşamasında teyit edilir.

İlgili sektörler ve teknik etiketler

Sektörler

Ambalaj Konveyör Lojistik

Nitelikler

46C Bağlantı malzemesi Hizalama yardımı BT ARH 46C.DL (50143109) Reflektör TKS 40x60.1 (50109257)Taşıma bandındaki Polybag'leri algılama Taşıma bandındaki düzensiz nesneleri algılama Yansıtma prensibi

Etiketler

46C 50154625 Leuze Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla SET RK46CDXL3P2P4200M12 TKS4060BT

Teknik doğrulama notu

Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu ve üretici dokümanları üzerinden teyit edilmelidir.

TEKNİK TEKLİF

Bu ürün için birlikte ilerleyelim.

Ürün bilgisi forma otomatik eklenir. Adet, uygulama ve ihtiyaç zamanını paylaşmanız yeterli.

Teklif alınacak ürün Leuze SET RK46CDXL3P2P4200M12 TKS4060BT Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla · SET RK46CDXL3P2P4200M12 TKS4060BT

Ad Soyad * Firma E-posta Telefon / WhatsApp * Ülke / Şehir Adet Aciliyet Uygulama / Açıklama Dosya / FotoğrafPDF / JPG / PNG / WebP · max 5 MB

SET RK46CDXL3P2P4200M12 TKS4060BTTeklif iste ↗

Leuze SET RK46CDXL3P2P4200M12 TKS4060BT Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla

Ürüne genel bakış

Reflektörden yansımalı sensörü/ışık tarayıcısını ayarla | 50154625
