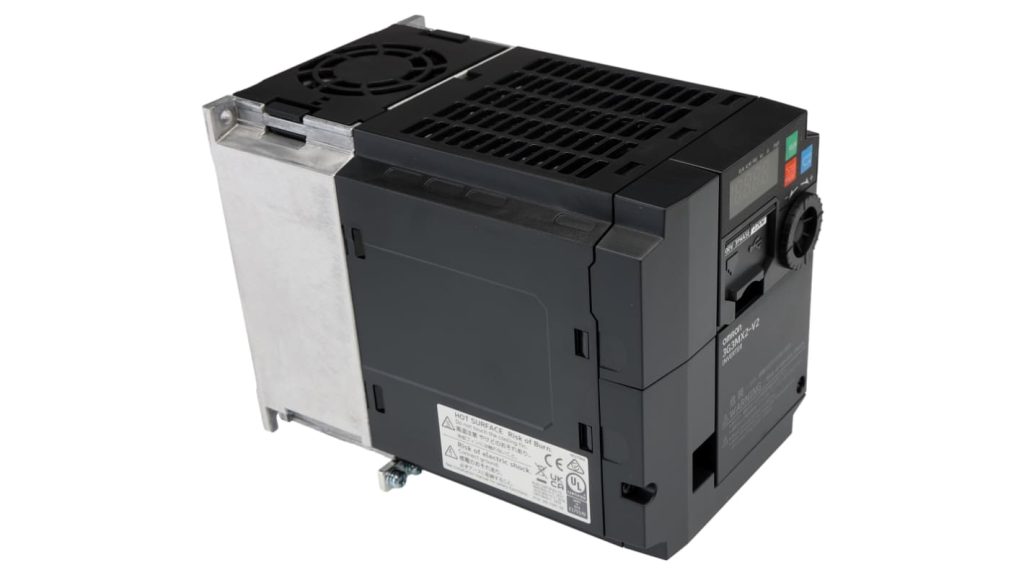

OMRON 3G3MX2-A4022-EV2 gerçek fiziksel sürücü görseli

Model and documentation verification Before ordering, the full reference code, revision and application compatibility are checked against manufacturer documentation.

PRODUCT INFORMATION

Technical description and application scope

OMRON MX2-EV2 3G3MX2-A4022-EV2, rated 2.2 kW / 5.5 A ND and 3 kW / 6.9 A LD, supports induction and PM motor applications. Standard MODBUS/RS-485/USB ports and optional industrial-network cards support machine integration. Verify duty type, motor current, EMC, braking, option card and official CAD dimensions against current OMRON documentation.

DETAILED TECHNICAL DATA

Specification groups

Technical data

Technical data

Technical data

Technical data

APPLICATION & SELECTION

Information needed for field selection

Applications

  • AC motor hız kontrolü
  • Konveyör ve makine tahrikleri
  • Fan ve pompa uygulamaları
  • Paketleme makineleri
  • Malzeme taşıma sistemleri
  • CNC yardımcı tahrikler

Selection criteria

  • Exact model 3G3MX2-A4022-EV2 doğrulanmalıdır.
  • ND 2.2 kW/5.5 A ve LD 3 kW/6.9 A gerçek yük tipiyle karşılaştırılmalıdır.
  • 400 V üç faz besleme, motor tipi ve kontrol modu doğrulanmalıdır.
  • Communication option, EMC, frenleme ve resmi CAD uyumu kontrol edilmelidir.

Installation notes

  • Şebeke gerilimi, faz sayısı, motor etiket akımı ve exact sürücü referansı doğrulanmadan enerji vermeyin.
  • LOTO/enerji izolasyonu uygulanmadan güç terminallerinde çalışma yapmayın.
  • Pano havalandırması, montaj boşlukları, topraklama ve EMC kablo güzergahını güncel üretici kılavuzuna göre uygulayın.
  • Motor/güç kablolarını kontrol ve haberleşme kablolarından üretici talimatındaki mesafe ve ekranlama kurallarıyla ayırın.

Commissioning

  • Motor etiket verilerini doğru girin; kontrol modunu gerçek motor ve yük karakteristiğine göre seçin.
  • İlk çalıştırmayı mekanik sistem güvenli durumdayken düşük hız ve kontrollü rampa ile yapın.
  • Motor yönü, akım, frenleme, stop, interlock ve varsa STO zincirini kontrollü test edin.
  • Devreye alma tamamlandığında parametre yedeğini ve exact model konfigürasyon bilgisini arşivleyin.

Maintenance / service

  • Pano filtreleri, soğutma kanalları, fanlar ve güç terminallerini planlı bakımda kontrol edin.
  • Alarm geçmişi ve yük eğilimini inceleyin; tekrarlayan aşırı akım, DC bara veya sıcaklık hatalarının kök nedenini araştırın.
  • Sürücü/parametre değişiminden sonra yön, limitler, interlock ve güvenlik fonksiyonlarını yeniden doğrulayın.

Alternative product assessment

MX2-EV2 muadilinde sadece kW değil; ND/LD akım, 400 V besleme, motor tipi, kontrol modu, I/O, haberleşme opsiyonu, EMC ve mekanik uyumluluk karşılaştırılmalıdır.

Variants / options

  • 3G3MX2-A4022-EV2 exact reference
  • Other ratings/options require separate exact-model verification

Compatible accessories

  • OMRON 3G3AX operator and communication option cards where compatible
  • Manufacturer-approved braking/reactor/filter accessories
  • OMRON remote operator and connection accessories

Related products

  • OMRON MX2-EV2 family
  • OMRON RX2 drives
  • OMRON Q2V drives

Technical tags

#3G3MX2-A4022-EV2#400 V#590 Hz#AC sürücü#MX2-EV2#Omron#sensorless vector

Attributes

2.2 kW / 5.5 A3 kW / 6.9 A3G3MX2-A4022-EV2400 V 3-phaseIP20MX2-EV2Omron

Industries

CNC takım tezgahlarıKonveyör SistemleriMachine BuildingMalzeme TaşımaMetal ProcessingPaketlemePlastics & RubberTextile
DOCUMENTS

Technical document center

official_product_or_exact_recordofficial_product_or_exact_record↗official_datasheet_or_technical_dataofficial_datasheet_or_technical_data↗official_cad_or_dimension_referenceofficial_cad_or_dimension_reference↗official_manualofficial_manual↗official_certificate_or_compliance_referenceofficial_certificate_or_compliance_reference↗
FAQ

Frequently asked product questions

Technical verification note

Technical data on this page is prepared from manufacturer sources and product documentation. Application suitability, safety functions, connection details and revision differences must be confirmed against the exact product code before ordering.

RFQ / QUOTATION

Create a technical RFQ for this product

The product is linked to the form automatically. Add quantity, company information, application notes and a nameplate/photo if available.

Product for quotation OMRON MX2-EV2 3G3MX2-A4022-EV2 AC Sürücü – ND 2,2 kW / LD 3 kW · 3G3MX2-A4022-EV2
