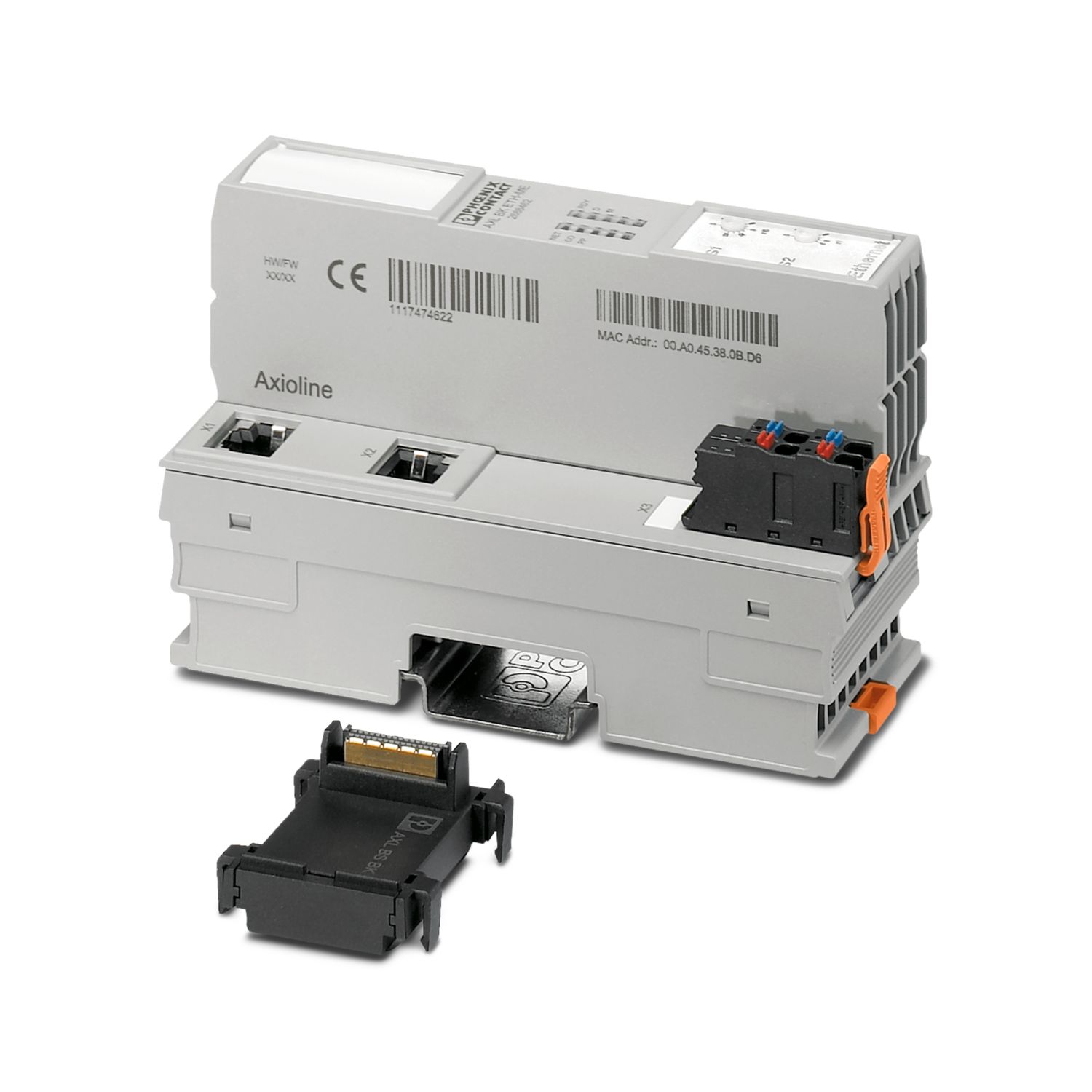

Phoenix Contact AXL F BK ETH 2688459 Bus Coupler
Modbus/TCP (UDP) ağı ile Axioline F I/O sistemini bağlayan, iki Ethernet portlu ve 63 adede kadar Axioline F modülünü destekleyen bus couplerdır.
Phoenix Contact AXL F BK ETH için doğrulanmış teknik özellikler, seçim, montaj ve devreye alma notları; Automation mühendislik ve teknik servis desteği.
Doğrulanmış teknik özellikler
- Item number: 2688459
- Fieldbus: Modbus/TCP (UDP)
- Ethernet connection: 2 x RJ45, integrated switch
- Ethernet rates: 10 / 100 Mbit/s
- Local bus: Axioline F, 100 Mbit/s
- Axioline F devices: up to 63
- Web-based management: Supported
- Mounting: DIN rail
- Net weight: 177 g
- Protection class: III
- Protection: IP20
Seçim kriterleri
Confirm Modbus/TCP (UDP) is the required controller interface. Size the station for no more than 63 Axioline F devices and account for local-bus power. Check cabinet IP20 environment and temperature derating by mounting position. Verify IP addressing/network-security requirements and firmware compatibility.
Montaj, devreye alma ve bakım
Mount on a DIN rail and use the included/compatible bus base and Axioline connectors per the official system manual. Use proper industrial Ethernet cable, grounding and conductor preparation. Set IP/network parameters, verify 10/100 Mbit link and enumerate all attached Axioline modules. Validate Modbus/TCP process data mapping, diagnostics and web-management settings. Inspect Ethernet links/connectors, I/O module seating and web diagnostics; maintain firmware/configuration records.
Kaynak politikası: Sayısal teknik değerler yalnız güncel resmi üretici kaynağından alınmıştır. Fiyat, stok, teslim süresi, garanti, distribütörlük veya partnerlik iddiası içermez.
