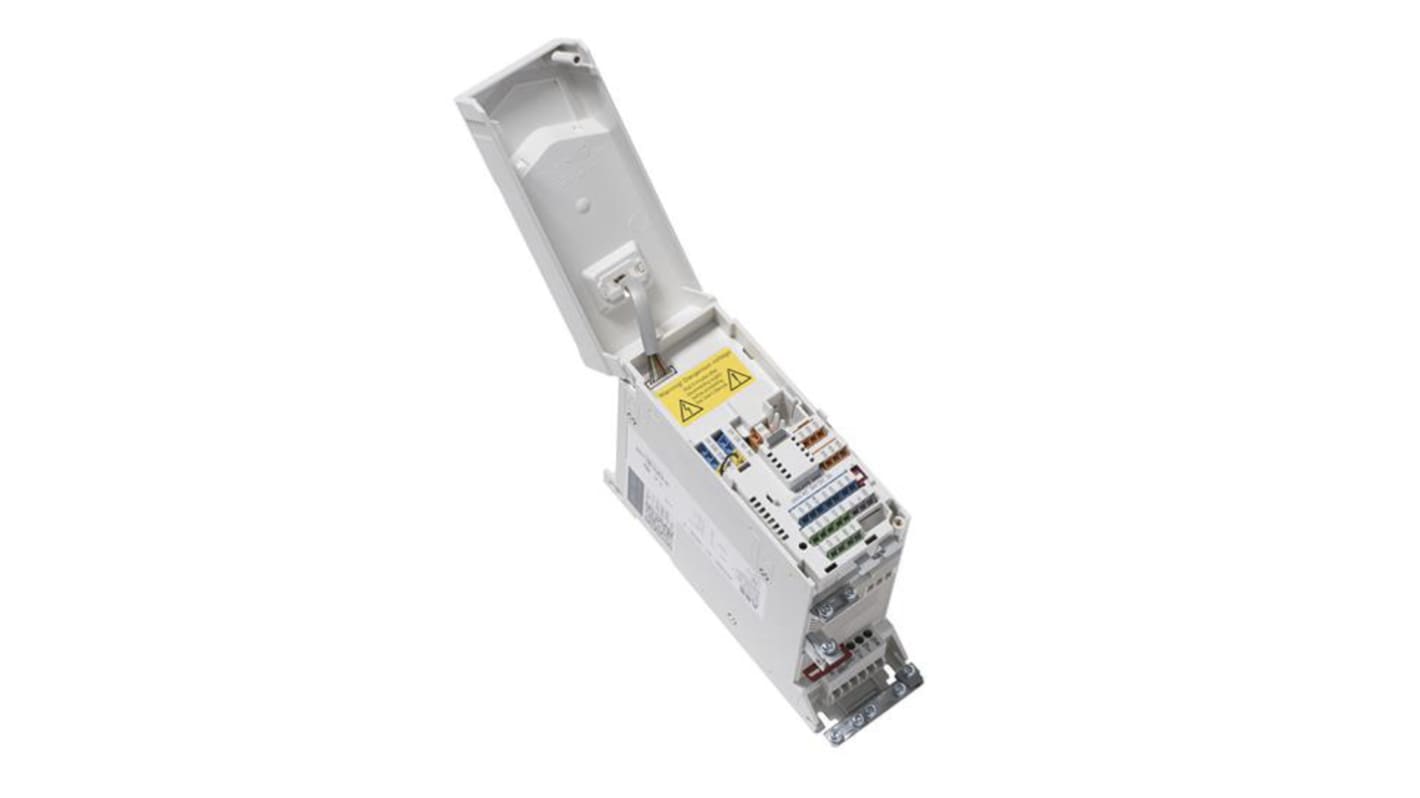

ABB ACS480-04-09A5-4 gerçek fiziksel ürün görseli Görseli büyüt

Model ve doküman doğrulaması Sipariş öncesinde tam referans kodu, revizyon ve uygulama uyumluluğu üretici dokümanları üzerinden kontrol edilir.

ÜRÜN BİLGİSİ

Teknik açıklama ve kullanım kapsamı

ABB ACS480-04-09A5-4 (3AXD50000047770), 400 V IEC sınıfında 4 kW ve 9.4 A nominal değerlere sahip ACS480 genel amaçlı AC sürücü modülüdür. ACS480 ailesi kompakt makine ve proses uygulamaları için tasarlanmıştır. Güncel ABB dokümanları Modbus RTU, entegre EMC filtre ve STO işlevlerini seri mimarisi içinde tanımlar. Exact seçimde motor akımı, gerçek yük çevrimi, frenleme ve pano termali doğrulanmalıdır.

DETAYLI TEKNİK VERİ

Özellik grupları

Teknik veriler

Teknik veriler

Teknik veriler

Teknik veriler

UYGULAMA & SEÇİM

Sahada karar vermek için gerekli bilgiler

Uygulama alanları

  • AC motor hız kontrolü
  • Konveyör ve makine tahrikleri
  • Fan ve pompa uygulamaları
  • Paketleme makineleri
  • Malzeme taşıma sistemleri
  • CNC yardımcı tahrikler

Seçim kriterleri

  • Exact type ACS480-04-09A5-4 ve ABB referansı 3AXD50000047770 eşleşmelidir.
  • 4 kW / 9.4 A değerleri gerçek motor/yük ile doğrulanmalıdır.
  • 400 V şebeke, EMC, STO, frenleme ve pano termali kontrol edilmelidir.

Montaj notları

  • Şebeke gerilimi, faz sayısı, motor etiket akımı ve exact sürücü referansı doğrulanmadan enerji vermeyin.
  • LOTO/enerji izolasyonu uygulanmadan güç terminallerinde çalışma yapmayın.
  • Pano havalandırması, montaj boşlukları, topraklama ve EMC kablo güzergahını güncel üretici kılavuzuna göre uygulayın.
  • Motor/güç kablolarını kontrol ve haberleşme kablolarından üretici talimatındaki ayırma ve ekranlama kurallarıyla döşeyin.

Devreye alma

  • Motor etiket verilerini doğru girin; kontrol modunu gerçek motor ve yük karakteristiğine göre seçin.
  • İlk çalıştırmayı mekanik sistem güvenli durumdayken düşük hız ve kontrollü rampa ile yapın.
  • Motor yönü, akım, frenleme, stop, interlock ve varsa STO zincirini kontrollü test edin.
  • Devreye alma sonunda parametre yedeğini ve exact model konfigürasyonunu arşivleyin.

Bakım / servis

  • Pano filtreleri, soğutma kanalları, fanlar ve güç terminallerini planlı bakımda kontrol edin.
  • Alarm geçmişi ve yük eğilimini inceleyin; tekrarlayan aşırı akım, DC bara veya sıcaklık hatalarının kök nedenini araştırın.
  • Sürücü/parametre değişiminden sonra yön, limitler, interlock ve güvenlik fonksiyonlarını yeniden doğrulayın.

Muadil / alternatif değerlendirme

Muadil seçiminde yalnız kW eşitliği yeterli değildir; exact order code, akım, gövde, EMC, STO, frenleme ve I/O birlikte karşılaştırılmalıdır.

Varyantlar / opsiyonlar

  • ACS480-04-09A5-4 exact type / 3AXD50000047770 order reference
  • Other ACS480 variants require separate verification

Uyumlu aksesuarlar

  • ABB control panel/accessories approved for ACS480
  • ABB communication accessories for required network
  • Manufacturer-approved braking/EMC accessories for the exact application

İlgili ürünler

  • ABB ACS480 family
  • ABB ACS580
  • ABB ACH480

Teknik etiketler

#3AXD50000047770#4 kW#400 V#ABB#AC sürücü#ACS480#ACS480-04-09A5-4

Nitelikler

3AXD500000477704 kW400 V9.4 AABBACS480ACS480-04-09A5-4

Sektörler

CNC takım tezgahlarıKonveyör SistemleriMakine İmalatıMalzeme TaşımaMetal İşlemePaketlemePlastik ve KauçukTekstil
DOKÜMANLAR

Teknik doküman merkezi

official_exact_product_pageofficial_exact_product_page↗official_datasheet_or_technical_dataofficial_datasheet_or_technical_data↗official_cad_dimension_referenceofficial_cad_dimension_reference↗official_manualofficial_manual↗official_certificate_compliance_referenceofficial_certificate_compliance_reference↗
FAQ

Ürün hakkında sık sorulan sorular

ABB ACS480-04-09A5-4 nominal güç ve akımı nedir?

ABB exact ürün kaydında 4 kW ve 9.4 A, 400 V IEC sınıfı yayınlanır.

ACS480-04-09A5-4 hangi seri içindedir?

ABB ACS480 genel amaçlı sürücü ailesindedir.

ACS480-04-09A5-4 başka ACS480 ile doğrudan değiştirilebilir mi?

Hayır. Exact order code, akım, güç, gövde, EMC, STO, frenleme, I/O ve mekanik uyumluluk birlikte doğrulanmalıdır.

Teknik doğrulama notu

Bu sayfadaki teknik veriler üretici kaynakları ve ürün dokümanları esas alınarak hazırlanır. Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu üzerinden teyit edilmelidir.

RFQ / TEKLİF

Bu ürün için teknik teklif oluşturun

Ürün bilgisi forma otomatik bağlanır. Adet, firma bilgisi, uygulama notu ve varsa etiket/fotoğraf ekleyin.

Teklif alınacak ürün ABB ACS480 ACS480-04-09A5-4 AC Sürücü – 4 kW / 9.4 A · ACS480-04-09A5-4
