Leuze

Leuze BCL 338i O L 100 D H F007

Model / ReferansBCL 338i O L 100 D H F007

SeriBCL 300i

ÜreticiLeuze electronic GmbH + Co. KG

Leuze BCL 338i O L 100 D H F007 - 50141867. Tanımlama / Sabit 1D Barkod Okuyucular. Automation mühendislik, satış, devreye alma ve teknik servis desteği.

Tanımlama / Sabit 1D Barkod Okuyucular Ambalaj Depolama İç lojistik Makine İmalatı Otomotiv Üretim otomasyonu

Teknik veri kontrol tarihi: 2026-09-29

B2B TEKNİK TEKLİF

Tam model koduyla güncel teklif isteyin

Fiyat yayınlanmaz. Adet, tam kod, uygulama ve varsa etiket fotoğrafını iletin; ürün doğrulamasıyla birlikte teklif hazırlanır.

Teklif Al WhatsApp

ÜRÜN BİLGİSİ

Teknik açıklama ve kullanım kapsamı

Leuze BCL 338i O L 100 D H F007

BCL 338i O L 100 D H F007, Leuze BCL 300i ailesinde sabit 1D barkod okuyucudur. Üretici parça numarası 50141867‘dir.

Teknik özellikler

Arayüz: EtherCAT; tipik tarama hızı: 1.000 tarama/s; okuma mesafesi: 80…680 mm; 655 nm kırmızı lazer; lazer sınıfı 1; besleme 18…30 VDC; IP65; çalışma sıcaklığı -35…+40 °C.

Uygulamalar

Konveyör, depo otomasyonu, sorter, paketleme, palet/kasa tanımlama ve üretim izlenebilirliği.

Automation ürün seçimi, mühendislik, devreye alma ve teknik servis desteği sağlar.

TEKNİK VERİ

Doğrulanmış özellikler

Ürün tipi	Sabit 1D barkod okuyucu
Okuma tekniği	Salınımlı ayna tarayıcı
Okunabilen kodlar	2/5 Interleaved, Codabar, Code 39, Code 93, Code 128, EAN 8/13, GS1 DataBar, UPC
Tipik tarama hızı	1.000 tarama/s
Okuma mesafesi	80...680 mm
Işık kaynağı	655 nm kırmızı lazer
Lazer sınıfı	Sınıf 1, IEC/EN 60825-1:2014
Modül boyutu	0,3...0,5 mm
Besleme	18...30 VDC
Azami güç tüketimi	27...45 W maks. (ısıtmalı varyanta bağlı)
Arayüz	EtherCAT + USB 2.0 servis
Yapılandırılabilir giriş/çıkış	2
Gövde	Döküm alüminyum / metal
Lens kapağı	Cam
Çalışma sıcaklığı	-35...+40 °C
Koruma derecesi	IP65
Isıtma	Var
Ekran	LED + grafik ekran

Üretici Teknik Dokümanı

DETAYLI TEKNİK VERİ

Özellik grupları

Temel Bilgiler

Model	BCL 338i O L 100 D H F007
Parça numarası	50141867
Seri	BCL 300i
Kategori	Tanımlama / Sabit 1D Barkod Okuyucular

Teknik Veriler

Ürün tipi	Sabit 1D barkod okuyucu
Okuma tekniği	Salınımlı ayna tarayıcı
Okunabilen kodlar	2/5 Interleaved, Codabar, Code 39, Code 93, Code 128, EAN 8/13, GS1 DataBar, UPC
Tipik tarama hızı	1.000 tarama/s
Okuma mesafesi	80...680 mm
Işık kaynağı	655 nm kırmızı lazer
Lazer sınıfı	Sınıf 1, IEC/EN 60825-1:2014
Modül boyutu	0,3...0,5 mm
Besleme	18...30 VDC
Azami güç tüketimi	27...45 W maks. (ısıtmalı varyanta bağlı)
Arayüz	EtherCAT + USB 2.0 servis
Yapılandırılabilir giriş/çıkış	2
Gövde	Döküm alüminyum / metal
Lens kapağı	Cam
Çalışma sıcaklığı	-35...+40 °C
Koruma derecesi	IP65
Isıtma	Var
Ekran	LED + grafik ekran

UYGULAMA & SEÇİM

Sahada karar vermek için gerekli bilgiler

Uygulama alanları

Konveyör üzerinde barkod okuma
Palet ve kasa tanımlama
Depo ve sorter hatları
Paketleme ve etiketleme
Üretim izlenebilirliği

Seçim kriterleri

Üretici parça numarası ve model eklerini sipariş öncesi doğrulayın.
PLC/ağ arayüzünü makine mimarisiyle eşleştirin.
Uygulama mesafesi, hız ve çevre koşullarını gerçek makine üzerinde doğrulayın.
Isıtmalı H varyantlarında sıcaklık ve güç gereksinimini kontrol edin.

Montaj notları

Montaj konumunu ve görüş/ölçüm hattını Leuze kullanım talimatına göre ayarlayın.
Besleme ve sinyal kablolarını endüstriyel EMC kurallarına uygun yönlendirin.
Optik pencerenin görüş hattını temiz ve engellenmemiş tutun.

Devreye alma

18...30 VDC besleme ve bağlantıları kontrol edin.
Ağ/ölçüm/okuma parametrelerini uygulamaya göre ayarlayın.
Referans hedef/etiket ve hata senaryolarını makine üzerinde test edin.

Bakım / servis

Optik pencereyi üretici önerisine uygun temiz tutun.
Kablo, konnektör ve montaj elemanlarını periyodik kontrol edin.
Parametre yedeğini devreye alma sonunda arşivleyin.

Muadil / alternatif değerlendirme

Aynı Leuze ürün ailesindeki alternatifler; ölçüm/okuma mesafesi, arayüz, optik yapı, ekran/ısıtma ve mekanik entegrasyona göre değerlendirilmelidir.

Varyantlar / opsiyonlar

BCL 338i O M 100 D H F007
Aynı Leuze ürün ailesindeki farklı sipariş varyantıdır; teknik özellikler ve sipariş kodu uygulamaya göre ayrıca doğrulanmalıdır.

Uyumlu aksesuarlar

Montaj, kablo, konnektör ve uygulamaya özel aksesuarlar exact modele göre seçilmelidir.

İlgili ürünler

BCL 338i O M 100 D H F007
Aynı Leuze ürün ailesinde karşılaştırma adayıdır; doğrudan muadil değildir. Sipariş kodu ve teknik uygunluk ayrıca doğrulanmalıdır.

TEŞHİS İÇİN HIZLI BİLGİ

Belirtiye göre güvenli ilk kontrol sırası

Bu kartlar exact-model teknik verisi ve kaynak durumu ile birlikte okunmalıdır. Ölçüm veya müdahale üretici güvenlik prosedürünün yerine geçmez.

GÜVENLİK / LOTO

Tehlikeli enerji bulunan ürünlerde enerjiyi izole edin, kilitleyin/etiketleyin ve enerjisizliği uygun yöntemle doğrulayın. Enerjili ölçüm yalnız yetkin personel tarafından ve üretici prosedürü açıkça izin veriyorsa yapılmalıdır.

Lazer sınıfı ve montaj güvenliği için üreticinin güncel kullanım talimatına uyun.
Makine emniyeti fonksiyonu gerekiyorsa uygun güvenlik sertifikalı ürün seçilmelidir.

Kaynak durumu: verified_manufacturer_product_identity · Rev LEUZE50_RUN11 · 2026-09-29

DOKÜMANLAR

Teknik doküman merkezi

Automation Teknik Föy - BCL 338i O L 100 D H F007corporate_technical_sheet↗Leuze BCL 338i O L 100 D H F007 (50141867)Leuze resmi ürün sayfası↗

FAQ

Ürün hakkında sık sorulan sorular

Bu ürünün üretici parça numarası nedir?

50141867

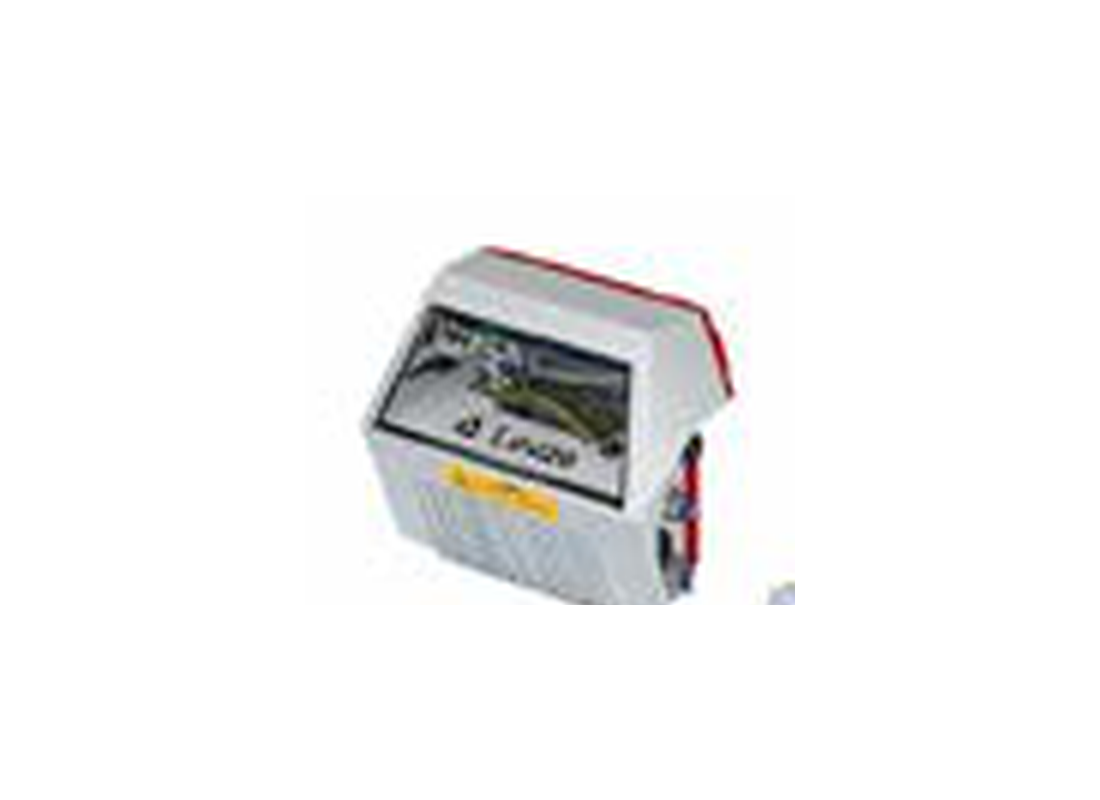

Yerel ürün görseli yapay zekâ ile mi üretildi?

Hayır. Leuze resmi üretici ürün ailesi varlığından alınmış gerçek cihaz fotoğrafıdır.

Hangi arayüzü kullanır?

EtherCAT + USB 2.0 servis

Teknik doğrulama notu

Bu sayfadaki teknik veriler üretici kaynakları ve ürün dokümanları esas alınarak hazırlanır. Uygulama uygunluğu, emniyet fonksiyonları, bağlantı detayları ve revizyon farkları siparişten önce tam ürün kodu üzerinden teyit edilmelidir.
